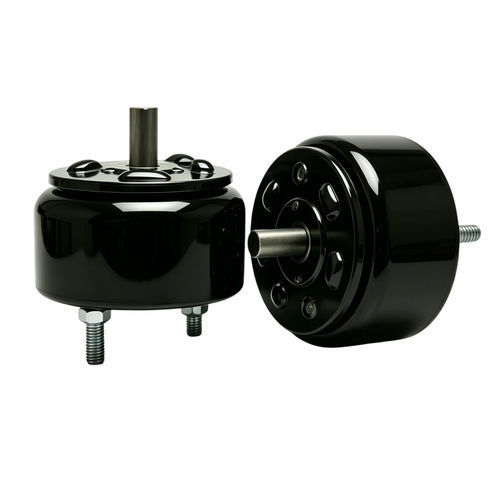

Electroimán rotativo WL490

de clasificaciónde alta eficaciasin mantenimiento

Descripción del producto
El solenoide rotativo DC WL490 es un actuador electromagnético diseñado para convertir una alimentación CC en un movimiento rotativo de pequeño ángulo controlado. Proporciona indexado angular definido (ángulos típicos: 25°, 30°, 45°, 60°, 90°, algunos modelos hasta 95°) y está compuesto por bobina, rotor (armadura) y un mecanismo de retorno (muelle o gravedad). Al aplicar tensión DC, el rotor gira hasta la posición indexada; al cortar la alimentación, el mecanismo de retorno lo restablece.

Principales características

• Respuesta rápida y conmutación a alta velocidad.
• Diseño compacto con buena relación par/volumen.
• Posicionamiento angular preciso y repetible para ángulos predefinidos.
• Compatible con tensiones DC habituales (12V, 18V, 24V y otras opciones).
• Opciones de servicio desde intermitente hasta continuo según el diseño del modelo.

Funcionamiento
La corriente en la bobina crea un campo magnético que interactúa con la geometría del rotor (ranuras, guías helicoidales o armadura perfilada) para producir el movimiento rotativo. Un muelle o la gravedad (u otro retorno mecánico) coloca el rotor en su posición inicial cuando se corta la alimentación. Algunos diseños incorporan formas de armadura para lograr un indexado angular muy preciso.

Aplicaciones
Los solenoides rotativos WL490 son adecuados cuando se requiere indexado rotativo compacto y preciso o conmutación angular rápida: equipos de clasificación y envasado, actuadores robóticos, cerraduras inteligentes y control de acceso, actuadores de ventilación o fluidos en automoción, reguladores HVAC, dispositivos médicos y de diagnóstico, unidades ópticas y cámaras, y automatización industrial en general.

Ventajas y desventajas

• Ventajas: respuesta rápida, tamaño reducido, repetibilidad angular precisa, buen par relativo al tamaño, bajo mantenimiento, opciones de amortiguación y reducción de ruido.
• Desventajas: ángulos de giro fijos/predeterminados (sin rango continuo ilimitado), mayor consumo energético y consideraciones térmicas bajo cargas altas o uso continuo a menos que el diseño sea para servicio continuo, y necesidad de adaptaciones para operación intensiva prolongada.

Notas prácticas importantes

• Los tiempos de conmutación pueden ser muy cortos (sub-5 ms posibles según tamaño y carga).
• El par de arranque y el par final pueden diferir notablemente — seleccione el modelo según el perfil de par requerido.
• Opciones mecánicas estándar: configuraciones de eje, opciones de muelle de retorno, roscas métricas o SAE, cubiertas antipolvo y orificios roscados en la placa de la armadura.
• Opcionalmente hay amortiguación viscosa y reducción de ruido para un funcionamiento más suave y topes finales amortiguados.

Datos técnicos (resumen)
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V (otras opciones disponibles)
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90° (algunos tipos hasta 95°)
Working Duty: 10%—100% (dependiente del modelo)
Service Life: 500,000 cycles (opciones de mayor vida disponibles; algunos >1,000,000)
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100% (dependiente del modelo)
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS (cantidades de fabricación variables)
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen

caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL490
• Rated voltage options: DC 12V, 18V, 24V
• Rated power: 70–120 W
• Torque range: approx. 0.031–0.042 Nm (model dependent)
• Rotation angles available: 25°, 30°, 45°, 60°, 90° (some types up to 95°)
• Working duty: selectable from intermittent to continuous depending on design (10%–100%)
• Service life: typically 500k cycles (higher-life options available)
• Housing: carbon steel (standard)
• Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
• Operating temperature range: -10°C to 100°C
• Typical lead length: 300 mm; install style: screw
• Certification examples: CE, RoHS, ISO9001
