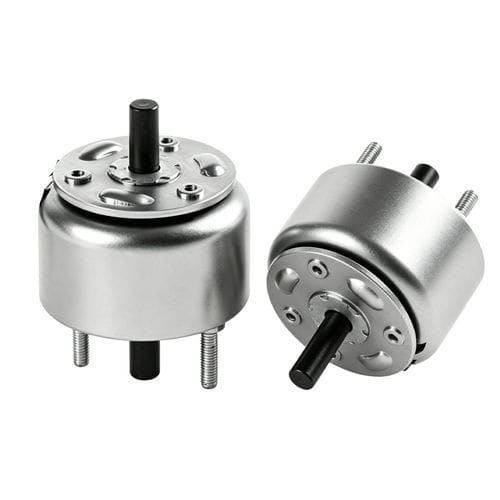

Electroimán rotativo WL340

de alta eficaciasin mantenimientocompacto

Resumen del producto
El solenoide rotativo WL340 convierte la fuerza magnética axial en un desplazamiento angular limitado y de respuesta rápida. Los ángulos disponibles suelen ir de 25° a 95°, con opciones comunes a 25°, 30°, 45°, 60° y 70°. El mecanismo utiliza una pieza polar perfilada y pistas inclinadas (cojinete de bolas o ranura helicoidal) para transformar la atracción axial en rotación; un retorno interno (generalmente muelle) restaura la posición inicial al cortar la alimentación.

Características principales

• Movimiento rotativo de ángulo limitado (opciones típicas: 25°, 30°, 45°, 60°, 70°, 90°).
• Alta densidad de par respecto al tamaño; el par depende del modelo y del voltaje de alimentación.
• Diseños unidireccionales o bidireccionales disponibles.
• Tiempos de respuesta muy rápidos (típico 5–50 ms).
• Compatible con alimentaciones DC y algunas AC (ejemplos: 6V, 12V, 18V, 24V, hasta 110V según especificación).
• Bajo consumo en retención o opciones de enclavamiento mecánico/magnético para reducir la energía.
• Ciclos de trabajo desde intermitente hasta casi continuo según el modelo.
• Protecciones y opciones: carcasas IP40 a IP67, montaje con brida, ángulos de rotación personalizados, bobinas para temperaturas ampliadas.

Cómo funciona
Al energizar la bobina, una fuerza magnética axial atrae el rotor hacia el estator. Las pistas inclinadas o la geometría del rodamiento transforman el desplazamiento axial en rotación controlada hasta el tope previsto. Al desconectar la alimentación, un mecanismo de retorno interno (normalmente un muelle) devuelve el rotor. La dirección de giro y el ángulo final se determinan por la pendiente de las pistas y el diseño mecánico.

Aplicaciones
Los solenoides rotativos se emplean cuando se necesita un accionamiento angular limitado, rápido y repetible: obturadores de cámaras y proyectores, ruedas porta-filtros ópticos, desviadores y compuertas en cintas transportadoras, mecanismos de vending y dispensación, dispositivos de bloqueo, conductos HVAC, válvulas y mecanismos en equipos médicos, pestillos y tapones de combustible en automoción, efector final y cambiadores de herramienta en robótica, y otras tareas de automatización industrial. Las variantes IP67 son aptas para entornos húmedos y procesos con lavado.

Ventajas

• Conmutación muy rápida para aplicaciones de alto ciclo.
• Dimensiones compactas para espacios reducidos.
• Actuación de ángulo fijo fiable y repetible.
• Alto par relativo al tamaño para pequeños desplazamientos angulares.
• Bajo mantenimiento si se respeta la especificación de uso.

Inconvenientes

• Recorrido angular limitado — no apto para rotación continua.
• Posible generación de calor en uso continuo salvo en variantes con enclavamiento.
• Menor precisión en control de posición/velocidad frente a motores paso a paso o servomotores.
• Desgaste mecánico (rodamientos, muelles) si se opera fuera de especificación.

Especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL340
• Tensión nominal (V): DC 12V, 18V o 24V
• Potencia nominal (W): 20–90 W
• Modo de trabajo: Rotación
• Fuerza de par (Nm): 0.01 — 0.04 N.m (valor según ficha técnica)
• Ángulo de giro: disponible 25°, 45°, 60° o 70° (según modelo)
• Ciclo de trabajo (ficha): 10%—100% (dependiente del modelo; siga la clasificación específica)
• Vida útil (ficha): 500.000 ciclos (consulte la ficha para la variante exacta)
• Certificaciones: CE, RoHS, ISO9001
• Material: Carcasa en acero al carbono
• Longitud del cable: 200 mm
• Estilo de instalación: montaje por tornillo
• Tolerancia dimensional: +/- 0.1 mm
• Impermeabilidad (ficha): Ninguna (variantes IP67 disponibles bajo solicitud)
• Clase de aislamiento: B
• Prueba Hi-Pot: AC 600V 50/60Hz 2s
• Fuerza de retención sin excitación: 0
• Temperatura de trabajo: -10°C a 100°C
• Ciclo de servicio (detallado): 1–100% (confirmar para la configuración elegida)
• Términos de pago: TT o LC a la vista
• Pedido de muestra: Sí
• Garantía: 1 año
• MOQ: 1000 PCS
• Capacidad de suministro: 5000 pcs por semana
• Tiempo de entrega (típico): 30 días
• Puerto de carga: Shenzhen
