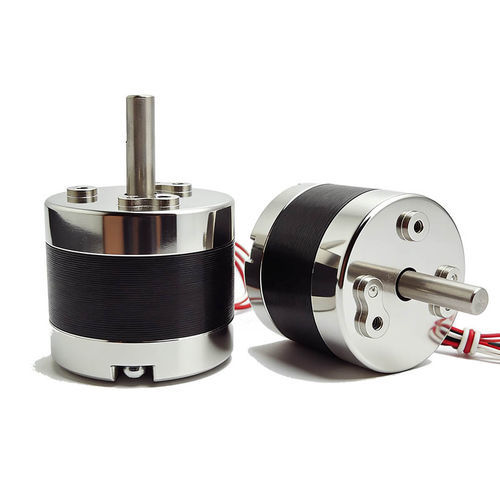

Electroválvula de control directo WL0835

airede combustibleagua

Resumen
Una válvula solenoide rotativa es un actuador electromagnético compacto que convierte energía eléctrica en un movimiento rotativo controlado para abrir, cerrar o indexar una vía de fluido o gas. Los componentes principales incluyen la bobina, la armadura, el eje, el resorte y el cuerpo de la válvula. Las válvulas solenoides rotativas están diseñadas para posicionamiento angular preciso, respuesta rápida y operación repetitiva fiable en instalaciones con espacio limitado.

Descripción WL0835
El WL0835 es una válvula solenoide rotativa tipo bistable (retenida) diseñada para automatización de precisión. Proporciona un desplazamiento angular definido para accionar válvulas o sistemas de indexado mecánico con un tamaño compacto y una integración mecánica sencilla. Es adecuada para aplicaciones que requieren respuesta rápida, repetibilidad y larga vida útil.

Características clave

• Convierte la energía eléctrica en un movimiento rotatorio preciso para accionar válvulas o indexadores.
• Respuesta rápida y alta repetibilidad para operación cíclica.
• Tamaño compacto para montaje en espacios reducidos.
• Diseñada para larga vida útil y bajo mantenimiento.

Aplicaciones

• Automatización industrial y líneas de producción para controlar flujo de aire, gas o líquido.
• Sistemas automotrices (ruteo de fluidos, control de emisiones, distribución de combustible).
• Equipamiento médico y de laboratorio para manejo de fluidos y dispositivos de diagnóstico.
• Sistemas de riego y gestión del agua.
• Máquinas expendedoras/bebidas, procesos químicos y sistemas de control neumático.

Ventajas y desventajas
Ventajas

• Alta precisión de posición angular en comparación con solenoides lineales.
• Respuesta electromecánica muy rápida.
• Diseño duradero capaz de millones de ciclos con gestión térmica adecuada.

Desventajas

• Ángulo de rotación total limitado (ángulos discretos típicos 15°–90° según diseño).
• Puede generar calor en funcionamiento continuo.
• Par de salida inferior al de muchos actuadores motorizados; no apto para cargas pesadas con alto par.

Cómo elegir una válvula solenoide rotativa (resumen)

• Defina los requisitos de la aplicación: tipo de fluido (aire, líquido, gas), normalmente cerrado vs normalmente abierto, ciclo de trabajo y condiciones ambientales.
• Determine el ángulo de rotación requerido (opciones comunes: 15°, 30°, 45°, 60°, 90° o ángulos personalizados).
• Calcule el par necesario incluyendo fricción, resistencia de carga y resortes; aplique un margen de seguridad (normalmente 30–50%).
• Seleccione tensión y potencia: opciones comunes CC 5V/12V/24V o CA 110V/220V; considere consumo y generación de calor.
• Elija entre monostable (retorno por resorte) o bistable/retención según consumo de energía y necesidades de la aplicación.
• Verifique requisitos de tiempo de respuesta: aplicaciones de alta velocidad pueden requerir 10–50 ms; muchas aplicaciones industriales aceptan 50–200 ms.
• Considere el entorno: rango de temperatura, humedad, clasificación IP, resistencia a vibraciones y protección contra corrosión.
• Verifique vida útil y ciclo de trabajo adecuados para el uso previsto (intermitente vs uso continuo industrial).
• Confirme la integración mecánica: posiciones de montaje, diámetro de eje, dimensiones y peso.
• Permanezca abierto a opciones de personalización: diseño del eje, ángulo de rotación, carcasas selladas, tipos de conectores, voltajes de bobina personalizados.

FAQ (seleccionadas)

• Ángulos típicos de rotación: 30°, 45°, 60°, 90°; ángulos personalizados disponibles bajo pedido.
• Vida útil típica: las solenoides rotativas de calidad pueden superar un millón de ciclos; la vida real depende de condiciones de operación y gestión térmica.
• Quién usa válvulas solenoides rotativas: automatización industrial, automotriz, equipos médicos/laboratorio, riego, alimentos y bebidas, sistemas neumáticos.
• Personalización: muchos fabricantes ofrecen ángulos, voltajes, pares, montajes y carcasas selladas personalizadas.

Ficha técnica (representación)
Brand: Weilong Technology
Model Number: WL 0835
Rated Voltage (V): DC 12V, 16V or 24V
Rated Power (W): 38.5–45W
Work Model: Rotation Type
Holding Force (N): 150 GF-200 GF
Stroke (mm): 2 MM or Customized
Reset Time (s): 1 S
Service Life: 1,000 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Safety Iron
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

características / especificaciones técnicas

• Brand: Weilong Technology
• Model: WL0835
• Opciones de tensión nominal: DC 12V, 16V o 24V
• Potencia nominal: 38,5–45 W
• Tipo de operación: Rotación (bistable / tipo rotación)
• Fuerza de retención: ~150 GF a 200 GF
• Recorrido / rotación: 2 mm o personalizable
• Tiempo de reinicio: ~1 s
• Vida útil: ~1.000.000 ciclos
• Certificaciones: CE, ROHS, ISO9001
• Material del cuerpo: hierro de seguridad
• Longitud de cable: 200 mm
• Montaje: tornillo
• Tolerancia dimensional: +/- 0,1 mm
• Impermeabilidad: ninguna (estándar)
• Clase de aislamiento: B
• Prueba Hi-Pot: AC 600V 50/60Hz 2s
• Fuerza de retención sin excitación: 0
• Temperatura de trabajo: -10°C a 100°C
• Ciclo de servicio: 1–100%
• MOQ: 1000 pcs; plazo típico: 30 días; capacidad de suministro: 5000 pcs/semana
