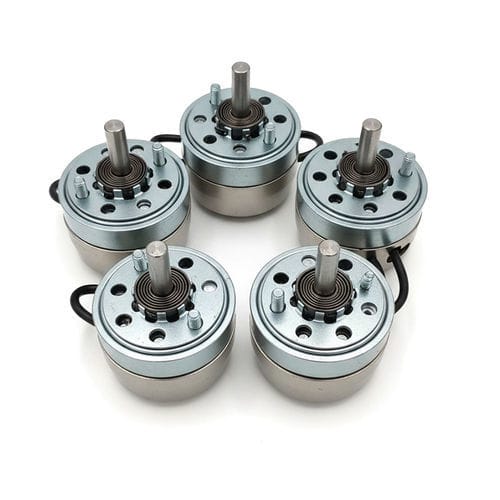

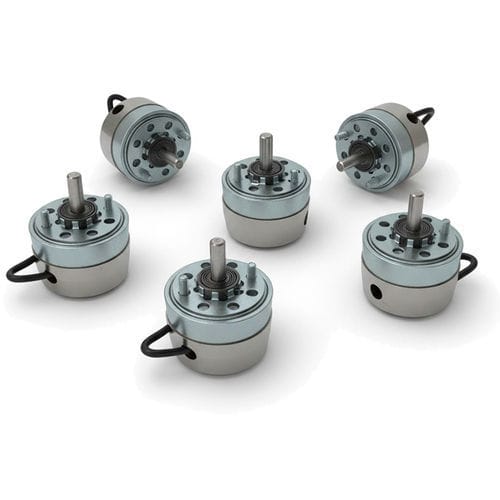

Electroimán rotativo WL 0623

de bloqueode clasificaciónsin mantenimiento

Resumen
El WL 0623 es un solenoide rotativo compacto y robusto diseñado para transformar energía eléctrica en un movimiento angular preciso. Funciona mediante fuerza electromagnética: la corriente en la bobina genera un campo magnético que produce un par que hace girar la armadura y el eje del actuador. Su diseño reduce la fricción de las piezas móviles, alargando la vida útil y minimizando mantenimiento en sistemas automatizados.

Funcionamiento y control
Es posible ajustar la intensidad y la frecuencia de la corriente para controlar la velocidad de rotación. Aumentando la corriente se incrementa la velocidad y el par; reduciéndola, se logra un control más fino. Algunos diseños avanzados incorporan retroalimentación angular para monitorizar y corregir la posición en tiempo real.

Características principales

• Movimiento angular preciso en ángulos fijos (por ejemplo 25°, 45°, 90°).
• Respuesta dinámica rápida (tiempos de respuesta típicos en milisegundos).
• Alta repetibilidad y fiabilidad, apto para entornos con espacio limitado.
• Modos de funcionamiento: bidireccional o retorno por resorte.
• Ajustes posibles: voltaje, ángulo de carrera y ciclo de trabajo (duty).

Ventajas de uso

• Control preciso del ángulo y buena repetibilidad, ideal para clasificadoras, desviadores y sistemas de conmutación.
• Diseño compacto y fácil integración en sistemas automatizados y equipos industriales.
• Poco mantenimiento gracias a su simplicidad electromagnética.
• Respuesta instantánea al energizar/desenergizar la bobina, útil en líneas de producción de alta velocidad.

Aplicaciones típicas
Clasificación de productos, activación de válvulas de cuarto de vuelta, mecanismos de bloqueo, equipos médicos y de laboratorio, máquinas expendedoras, sistemas de robótica y mecatrónica, sistemas de automatización industrial y envasado.

Tabla de especificaciones (resumen)
Marca: Tecnología Weilong
Nº modelo: WL 0623
Voltaje nominal: 12 V CC, 18 V o 24 V
Potencia nominal: 20–50 W (consumo típico 15–70 W según configuración)
Modo de trabajo: Rotación
Par/ Fuerza de retención: 0.1–0.4 Nm (valores típicos 0.15–0.4 Nm ≈ 20–55 oz-in)
Ángulo giratorio: 25°, 45° (opciones disponibles)
Deber de trabajo (duty): típicamente 10% ó 25% (intermitente), también versiones para funcionamiento continuo disponibles
Tiempo de respuesta: típicamente 15–30 ms
Vida útil: diseño típico 1–5 millones de ciclos (en condiciones normales hasta 10 millones en ciertos usos)
Certificaciones: CE, RoHS, ISO9001 (según variantes)
Material de carcasa: acero al carbono
Longitud del cable conductor: 200 mm (típico)
Clase de aislamiento: B
Temperatura de funcionamiento: -10 °C a +50 °C (la tabla menciona hasta +100 °C como valor de diseño en ciertos rangos)
Peso aproximado: 150–300 g

Mantenimiento y resolución de problemas

• Inspección periódica: comprobar resistencia de bobina (cortocircuito/ circuito abierto) y holguras mecánicas entre armadura y eje.
• Limpieza: mantener libre de polvo y residuos para evitar atascos y pérdida de rendimiento.
• Calentamiento: un ligero calentamiento es normal; un sobrecalentamiento puede indicar uso excesivo, voltaje incorrecto, carga demasiado alta o problemas en la bobina.
• Rotación rígida: remover objetos atascados entre armadura y núcleo y eliminar corrosión/oxidación en el eje.
• Protección contra sobretensiones: usar diodo flyback en paralelo con la bobina para eliminar picos al desenergizar.

Recomendaciones de selección

• Definir requisitos de par y multiplicar por un factor de seguridad (1.5–2.5) para elegir modelo adecuado.
• Considerar la coincidencia de momento de inercia entre actuador y carga para garantizar respuesta estable y reducir tensiones mecánicas.
• Seleccionar la clasificación IP adecuada según el entorno (IP54 para zonas con polvo; IP65 para procesamiento alimentario; IP67 para exteriores/humedad).
• Para entornos con requisitos EMC, emplear blindajes, filtros y puesta a tierra adecuados.
• Si se necesita posicionamiento angular muy preciso, elegir variantes con codificadores o retroalimentación angular integrada.

Características / Especificaciones técnicas

• Modelo: WL 0623
• Voltaje: 12 V DC, 18 V o 24 V DC
• Consumo de energía: típico 15–70 W (según versión y carga)
• Par de apriete: 0.15–0.4 Nm (valores típicos)
• Ángulos disponibles: 25°, 45°
• Tiempo de respuesta: 15–30 ms
• Clase de trabajo/duty: 10% ó 25% (también disponible versión para uso continuo)
• Temperatura de funcionamiento: -10 °C a +50 °C (valores de diseño indican rangos extendidos en función de la variante)
• Material carcasa: acero al carbono
• Longitud de cable: 200 mm (típico)
• Certificaciones: CE, RoHS, ISO9001 (según variantes)
• Vida útil esperada: 1–5 millones de ciclos (puede alcanzar hasta 10 millones en condiciones óptimas)
