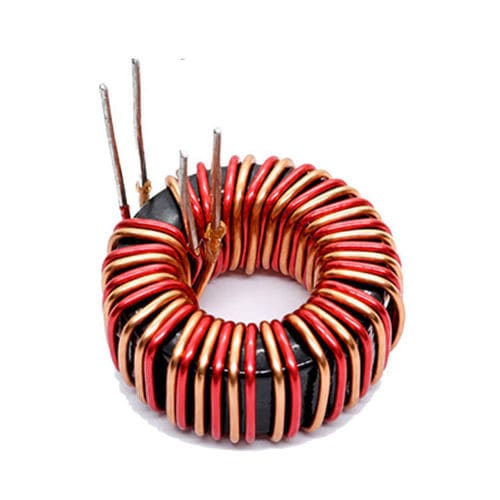

Inductor de núcleo de ferrita WL65125

de ferritacon junta tóricapara las técnicas automóviles

Visión general del producto
La bobina toroidal de ferrita WL65125 es un inductor diseñado para aplicaciones industriales de potencia y señal. Construida con núcleo toroidal de ferrita y devanado de cobre esmaltado, proporciona inductancia estable, baja fuga magnética y aptitud para conmutación de alta frecuencia y supresión EMI.

Descripción detallada
El componente se fabrica enrollando hilo aislado alrededor de un anillo de ferrita cerrado. La geometría toroidal ofrece un camino magnético eficiente que reduce los campos parásitos y mejora el acoplamiento. Los materiales ferrita habituales ofrecen alta permeabilidad en frecuencias de conmutación con bajas pérdidas de núcleo, haciendo la bobina adecuada para electrónica de potencia y filtrado.

Cómo funciona
La corriente por el devanado genera un flujo magnético contenido en el núcleo toroidal. Esta contención incrementa la inductancia por vuelta y reduce las fugas. En convertidores conmutados la bobina almacena y libera energía; en filtros atenúa el ruido de alta frecuencia mientras permite el paso de las señales deseadas.

Aplicaciones

• Fuentes conmutadas y convertidores DC–DC
• Inversores y electrónica para energías renovables (sistemas PV, almacenamiento)
• Filtros EMI y bobinas de modo común en equipos industriales y de comunicación
• Electrónica automotriz: sistemas EV, gestión de baterías, cargadores y control de motores
• Circuitos RF, filtrado de señales y adaptación de antena
• Automatización industrial, equipos médicos y audio

Ventajas y limitaciones

• Ventajas: geometría toroidal compacta, baja fuga magnética, buen comportamiento en altas frecuencias, posibilidad de personalizar núcleo y devanado según inductancia y corriente.
• Limitaciones: la complejidad del devanado puede aumentar el coste en diseños a medida; los núcleos de ferrita pueden saturarse con una elevada componente DC; la elección del material afecta las pérdidas a la frecuencia objetivo.

Resolución de problemas / problemas comunes

• Sobrecalentamiento — verificar la corriente nominal, la sección del hilo y las condiciones térmicas.
• Inductancia incorrecta — confirmar el número de vueltas, el material del núcleo y el método de medida.
• Saturación magnética — reducir la componente continua o aumentar el tamaño del núcleo.
• Rendimiento EMI insuficiente — revisar el diseño del devanado, la conexión a tierra y la instalación.
• Daños mecánicos — inspeccionar aislamiento e integridad del devanado tras el manipulado.

Ficha técnica (parámetros típicos)

• Designación del modelo: WL65125
• Material del núcleo: variantes de ferrita (Sendust comúnmente ofrecido como opción)
• Rango de inductancia: 23 µH – 500 mH
• Corriente nominal: 6 A – 50 A
• Corriente de saturación: hasta 80 A (dependiendo de tamaño/material)
• Frecuencia de funcionamiento: 10 kHz – 300 kHz
• Temperatura de funcionamiento: -40°C a +125°C
• Aislamiento: hilo de cobre esmaltado
• Forma del núcleo: toroidal (camino magnético cerrado)

Personalización y fabricación
Opciones OEM/ODM: selección de material de núcleo, diámetro/tipo de hilo, método y número de vueltas, inductancia objetivo, corriente nominal, opciones de montaje y pruebas eléctricas para ajustarse a los requisitos de aplicación y volúmenes de producción.

Características / especificaciones técnicas

• Designación del modelo: WL65125 (prefijo familia/modelo)
• Materiales del núcleo: variantes de ferrita (Sendust listado como opción común)
• Rango de inductancia: ~23 µH a 500 mH
• Corriente nominal: típ. 6 A a 50 A; saturación hasta ~80 A según núcleo/tamaño
• Frecuencia de funcionamiento: ~10 kHz a 300 kHz (dependiente del material)
• Rango de temperatura de funcionamiento: -40°C a +125°C
• Aislamiento: devanado de cobre esmaltado
• Forma del núcleo: toroidal (camino magnético cerrado)
• Aplicaciones comunes: fuentes conmutadas, convertidores DC–DC, filtros EMI, electrónica automotriz, inversores, sistemas RF y de comunicación
