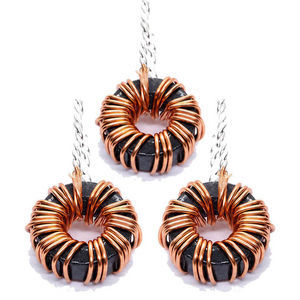

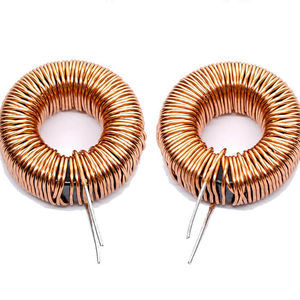

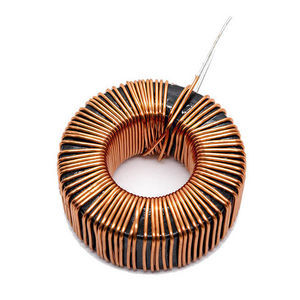

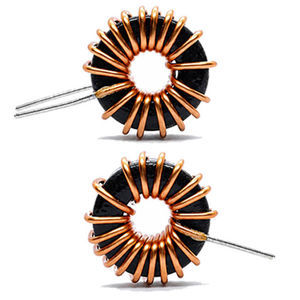

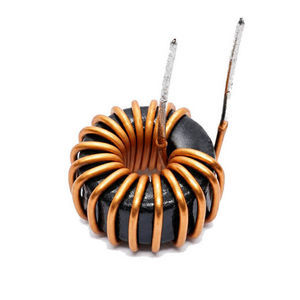

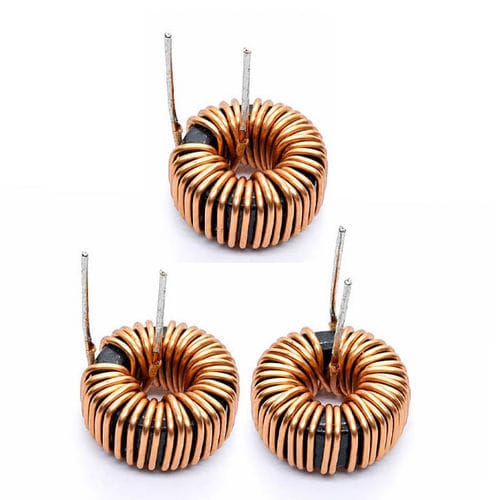

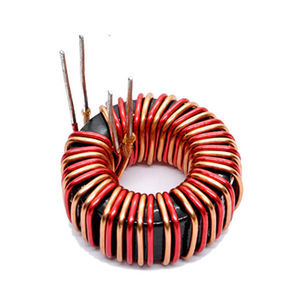

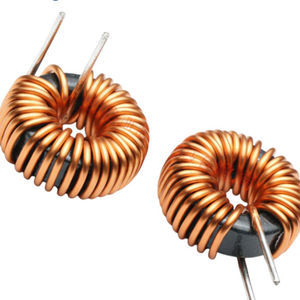

Inductor con núcleo de hierro WL50025

de ferritade corrientede alta frecuencia

Descripción del producto
Una bobina RF toroidal es un componente inductivo en forma de anillo diseñado para el procesamiento de señales de alta frecuencia, adaptación de impedancia y supresión de EMI. La trayectoria magnética cerrada confina el flujo, mejorando la eficiencia y reduciendo las emisiones. El modelo WL50025 está disponible con núcleo Sendust y otros materiales, y puede personalizarse según inductancia, corriente nominal y rango de frecuencias.

Cómo funciona
Una corriente alterna en el devanado genera un campo magnético confinado en el núcleo toroidal. Esta configuración aporta inductancia, facilita la adaptación de impedancia y el filtrado, y limita el flujo parásito y la emisión electromagnética para un rendimiento RF estable.

Resumen del producto: bobina RF toroidal compacta
WL50025 combina un núcleo toroidal compacto con devanados de precisión para lograr inductancia estable, alto factor Q y bajas pérdidas en HF. Los diseñadores pueden seleccionar material del núcleo, técnica de bobinado y geometría para optimizar el rendimiento en transmisores, receptores y front-ends RF.

Hoja de datos técnicos (valores típicos)

• Material del núcleo: Sendust (Fe-Si-Al) — alternativas: ferrita, hierro en polvo
• Rango de inductancia: 1 µH – 10 mH
• Corriente nominal: 1 A – 50 A
• Corriente de saturación: hasta 80 A
• Frecuencia de funcionamiento: 10 kHz – 300 kHz
• Temperatura de funcionamiento: -40°C a +125°C
• Aislamiento: hilo de cobre esmaltado
• Forma del núcleo: toroidal

Aplicaciones

• Equipos de comunicación RF (transmisores, receptores, estaciones base)
• Redes de adaptación de antena y circuitos de sintonía
• Amplificadores RF y acondicionamiento de señal
• Filtrado EMI y supresión de ruido en electrónica industrial
• Electrónica médica y sistemas de medición de precisión
• Dispositivos IoT, módulos 5G y sistemas inalámbricos compactos

Ventajas

• Alta eficiencia magnética y muy baja fuga de flujo por la trayectoria magnética cerrada
• Inductancia estable y alto factor Q para baja pérdida de señal
• Buena supresión de ruido y reducción de EMI/emisiones
• Factor de forma compacto adecuado para diseños con restricciones de espacio

Desventajas

• La precisión de los bobinados alrededor del toroide aumenta la complejidad y coste de producción
• Las opciones de montaje pueden estar limitadas por la geometría toroidal
• La capacitancia parásita entre espiras puede afectar el rendimiento en muy alta frecuencia si no se optimiza

Solución de problemas (problemas comunes y soluciones)

• Atenuación de la señal — verificar inductancia, selección del núcleo y calidad del bobinado
• Desviación de frecuencia — comprobar número de vueltas, tolerancias y efectos térmicos
• Sobrecalentamiento — confirmar que no se excede la corriente nominal, seleccionar núcleo adecuado y mejorar la gestión térmica
• Problemas de EMI — optimizar el diseño PCB, añadir apantallamiento o filtrado adicional

Especificaciones técnicas

• Modelo: WL50025
• Materiales de núcleo disponibles: ferrita, hierro en polvo, Sendust (Fe-Si-Al)
• Rango de inductancia (típico): 1 µH – 10 mH
• Corriente nominal (típica): 1 A – 50 A
• Corriente de saturación (típica): hasta 80 A
• Frecuencia de funcionamiento (típica): 10 kHz – 300 kHz
• Temperatura de funcionamiento: -40°C a +125°C
• Aislamiento: hilo de cobre esmaltado
• Forma del núcleo: toroidal
• Parámetros personalizables: diámetro interior, sección de hilo, número de vueltas, materiales aislantes, inductancia, propiedades en frecuencia y opciones de montaje
