Inductancia de alambre bobinado WL38125

con núcleo de hierrode filtradode ferrita

Resumen
Las bobinas toroidales actúan como inductores diseñados para suprimir interferencias electromagnéticas (EMI) y mejorar la calidad de potencia en sistemas electrónicos. El circuito magnético cerrado reduce el flujo de fuga y las emisiones, ofreciendo inductancia estable y un tamaño compacto para filtrado de alto rendimiento en aplicaciones industriales y de potencia.

Descripción

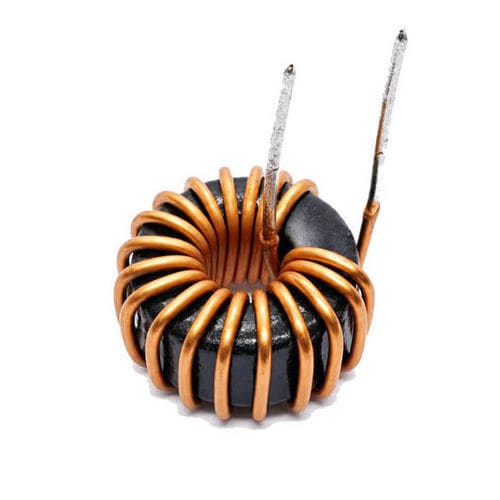

Las bobinas WL38125 se fabrican enrollando hilo de cobre esmaltado sobre un núcleo toroidal de ferrita, hierro en polvo, Sendust o materiales nanocristalinos. Proporcionan alta inductancia por espira y bajas emisiones radiadas. Están disponibles en distintas combinaciones de núcleo y devanado para adecuarse a requisitos de tensión, corriente y frecuencia en fuentes conmutadas, convertidores e inversores.

Cómo funciona
El núcleo toroidal crea un circuito magnético cerrado que almacena energía cuando la corriente pasa por el devanado. La reactancia inductiva se opone a cambios rápidos de corriente, atenuando las señales de alta frecuencia mientras permite el paso de corrientes continuas o de baja frecuencia. El material del núcleo, el número de vueltas y la disposición del devanado determinan la inductancia, la corriente de saturación y la respuesta en frecuencia.

Aplicaciones

• Fuentes conmutadas y convertidores DC‑DC (supresión EMI, control de rizado)
• Inversores solares, convertidores eólicos y sistemas de almacenamiento
• Electrónica para vehículos eléctricos: cargadores, BMS y controladores de motor
• Automatización industrial: PLCs, variadores y sistemas de control
• Electrónica de consumo y profesional: equipos de audio, ordenadores y comunicaciones
• Equipos médicos, electrónica aeroespacial y telecomunicaciones

Ventajas

• Camino magnético cerrado que reduce flujo de fuga y EMI
• Alta eficiencia de inductancia en formato compacto
• Bajas pérdidas y buen comportamiento térmico
• Personalizable según corriente nominal, rango de frecuencias y montaje

Debilidades

• Proceso de bobinado complejo que puede aumentar el coste de fabricación
• Algunos diseños requieren equipo de bobinado especializado
• Selección incorrecta del núcleo puede causar saturación o rendimiento reducido
• Aplicaciones de alta corriente requieren núcleos mayores, aumentando tamaño y peso

Ficha técnica (parámetros típicos)

• Modelo: WL38125
• Materiales de núcleo: Ferrita, Hierro en polvo, Sendust (Fe‑Si‑Al), Nanocristalino
• Rango de inductancia: 2,2 µH – 10 mH
• Corriente nominal: 6 A – 30 A
• Corriente de saturación: hasta 30 A
• Frecuencia de operación: 10 kHz – 100 kHz
• Temperatura de operación: -40°C a +125°C
• Aislamiento: Hilo de cobre esmaltado
• Forma del núcleo: Toroidal (circuito magnético cerrado)
• Aplicaciones típicas: fuentes conmutadas, convertidores, inversores, electrónica VE, controladores industriales, dispositivos de comunicación, equipos médicos

Solución de problemas y fiabilidad
Modos de fallo e inspecciones habituales: sobrecalentamiento (verificar corriente nominal, sección del hilo y selección de núcleo), filtrado EMI insuficiente (comprobar inductancia, configuración del devanado y material del núcleo), deriva de inductancia (saturación magnética, estrés térmico o daño mecánico), ruido audible (devanado suelto o estrés en el núcleo), degradación del aislamiento. Se recomiendan pruebas eléctricas periódicas, monitorización térmica e inspecciones de calidad.

Características / especificaciones técnicas

• Modelo: WL38125
• Opciones de núcleo: Ferrita / Hierro en polvo / Sendust / Nanocristalino
• Inductancia: 2,2 µH – 10 mH (serie típica)
• Corriente nominal: 6 A – 30 A (típico)
• Corriente de saturación: hasta 30 A
• Rango de frecuencias: 10 kHz – 100 kHz
• Rango de temperatura: -40°C a +125°C
• Aislamiento: Hilo de cobre esmaltado
• Forma: Toroidal (circuito magnético cerrado)
