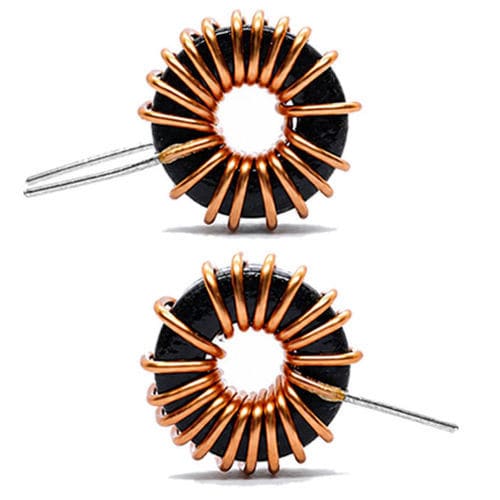

Inductor de alambre bobinado WL40025

de ferritacon núcleo de hierrode corriente fuerte

Resumen del producto
Un inductor toroidal de potencia es un componente magnético pasivo con forma de toro, utilizado en electrónica de potencia para almacenar y transferir energía, controlar el flujo de corriente y filtrar variaciones de tensión. La geometría toroidal proporciona un circuito magnético cerrado que reduce las fugas de flujo, disminuye las interferencias electromagnéticas (EMI) y mejora la eficiencia magnética frente a diseños de núcleo abierto. La serie WL40025 puede fabricarse con núcleos de ferrita, polvo de hierro, sendust o aleaciones metálicas según los requisitos.

Funcionamiento
La corriente que atraviesa el devanado genera un campo magnético en el núcleo toroidal. Cuando la corriente varía, el campo almacena y libera energía, suavizando la ondulación de corriente y filtrando el ruido de conmutación en fuentes de alimentación y convertidores. El circuito magnético cerrado del toroide minimiza el flujo parásito y mejora la eficiencia en entornos de conmutación de alta frecuencia.

Aplicaciones

• Fuentes conmutadas y convertidores DC–DC
• Automatización industrial y sistemas de control de motores
• Inversores de energía renovable (solar, aerogeneradores)
• Módulos de potencia para vehículos eléctricos (BMS, cargadores a bordo)
• Módulos de alimentación y filtrado en telecomunicaciones
• Electrónica de audio, sistemas UPS y ciertos equipos médicos
• Supresión EMI y filtrado de líneas de alimentación en electrónica avanzada

Ventajas

• Alta eficiencia magnética gracias al circuito magnético cerrado (baja fuga de flujo)
• Emisiones EMI reducidas en comparación con inductores de núcleo abierto
• Diseño compacto que permite alta inductancia por volumen
• Alta capacidad de corriente con bajas pérdidas en cobre y núcleo
• Opciones de núcleo y devanado personalizables según frecuencia y potencia

Desventajas

• El proceso de bobinado puede ser más complejo y costoso que en otros tipos de inductores
• El montaje y la integración en PCB pueden requerir soluciones mecánicas específicas
• Las opciones de refrigeración son limitadas en diseños de muy alta potencia
• Una selección incorrecta del material del núcleo puede reducir el rendimiento a ciertas frecuencias

Ficha técnica (valores típicos)

• Material del núcleo: Sendust (Fe‑Si‑Al) (otros materiales disponibles)
• Rango de inductancia: 10 µH – 100 mH (típico)
• Corriente nominal: 3 A – 10 A (típico)
• Corriente de saturación: hasta 15 A (típico)
• Frecuencia de funcionamiento: 10 kHz – 100 kHz (típico)
• Temperatura de funcionamiento: -40°C a +125°C
• Aislamiento: hilo de cobre esmaltado
• Forma del núcleo: toroidal

Personalización
Los inductores toroidales de potencia pueden diseñarse a medida (tamaño del núcleo, número de vueltas, calibre de hilo, valor de inductancia, corriente nominal, aislamiento y estilo de montaje) para cumplir requisitos eléctricos y mecánicos específicos de la aplicación.

Solución de problemas y fiabilidad
Las fallas habituales incluyen sobrecalentamiento (por corriente excesiva o refrigeración insuficiente), variación de inductancia (elección incorrecta del núcleo, defectos en el bobinado o envejecimiento), saturación magnética (exceso del corriente de saturación), problemas EMI (diseño de trazado o cableado) y daños físicos (degradación del aislamiento o del bobinado). Pruebas eléctricas periódicas, monitorización térmica y especificación correcta del componente reducen el riesgo de fallo.

Características / especificaciones técnicas

• Nombre del modelo: WL40025
• Materiales de núcleo compatibles: ferrita, polvo de hierro, sendust, aleaciones metálicas
• Rango de inductancia disponible: 10 µH – 100 mH (típico)
• Rango de corriente nominal: 3 A – 10 A (típico)
• Corriente de saturación: hasta 15 A (típico)
• Frecuencia de funcionamiento: 10 kHz – 100 kHz (típico)
• Rango de temperatura de funcionamiento: -40°C a +125°C
• Aislamiento: hilo de cobre esmaltado
• Usos típicos: fuentes, convertidores, energías renovables, sistemas EV, automatización industrial, supresión EMI
