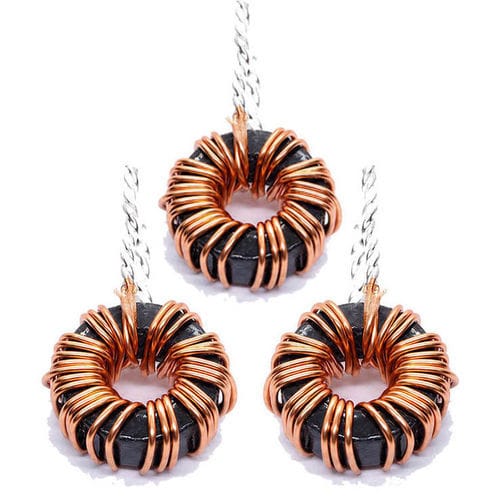

Inductor con núcleo de hierro WL44125

de ferritapara corrientes fuertesDC

Descripción
La bobina electromagnética toroidal WL44125 es un inductor de núcleo anular diseñado para aplicaciones industriales de potencia y señal. El circuito magnético cerrado proporciona alta eficiencia magnética, bajo flujo de fuga, bajo ruido audible y reducción de EMI. La bobina puede configurarse según material del núcleo, bobinado, corriente nominal, inductancia y frecuencia de operación para ajustarse a los requisitos de la aplicación.

Funcionamiento
La bobina opera por inducción electromagnética: la corriente en el bobinado genera un campo magnético concentrado en el núcleo toroidal. El núcleo circular continuo minimiza las fugas magnéticas, garantizando inductancia estable, almacenamiento de energía eficiente y bajas emisiones radiadas. La intensidad del campo depende del número de vueltas, la corriente, el material del núcleo y la geometría.

Aplicaciones

• Electrónica de potencia: fuentes conmutadas, convertidores DC–DC, inversores y filtros EMI
• Energías renovables: inversores solares, convertidores eólicos, gestión de baterías
• Transformadores y fuentes para equipos industriales
• Equipos de audio: inductores de bajo ruido para amplificadores de alta fidelidad
• Equipos médicos, telecomunicaciones y electrónica automotriz
• Automatización industrial: controladores de motores, paneles de control y sensores

Ventajas

• Alta eficiencia magnética y bajo flujo de fuga gracias al circuito magnético cerrado
• Diseño compacto con alta densidad de potencia e inductancia estable
• Bajo ruido acústico y reducción de vibraciones
• Buen comportamiento térmico y configurable para varias frecuencias y corrientes

Desventajas / Consideraciones

• Fabricación más compleja (equipos de bobinado especializados) que puede incrementar el coste
• El montaje puede requerir fijaciones específicas debido a la geometría circular
• Las versiones de alta potencia pueden necesitar refrigeración adicional o gestión térmica

Resolución de problemas / Fallos comunes

• Sobrecalentamiento: corriente excesiva, cable de sección insuficiente, ventilación deficiente o material de núcleo inadecuado
• Baja inductancia: número de vueltas incorrecto, daño del núcleo o errores de producción
• Ruido excesivo: bobinado suelto, vibración del núcleo o montaje incorrecto — mejorar la sujeción mecánica
• Interferencia magnética: colocación inadecuada cerca de componentes sensibles — considerar apantallamiento o reposicionamiento
• Cortocircuito / fallo de aislamiento: aislamiento dañado o clasificación de tensión incorrecta — verificar la calidad y las especificaciones de aislamiento

Ficha técnica bobina electromagnética
| Parameter | Typical Value |
| ——————— | ——————– |
| Core Material | Sendust (Fe-Si-Al), ferrita, polvo de hierro, acero al silicio |
| Inductance Range | 2.2µH – 300mH |
| Rated Current | 4A – 50A |
| Saturation Current | Hasta 70A |
| Operating Frequency | 10 kHz – 100 kHz |
| Operating Temperature | -40°C a +125°C |
| Insulation Type | Alambre de cobre esmaltado (opciones disponibles) |
| Core Shape | Toroidal |

Personalización y guía de selección
La selección debe considerar la inductancia requerida, frecuencia de operación, corriente nominal, tensión, material del núcleo y el espacio de instalación disponible. Los núcleos de ferrita son preferibles para aplicaciones de alta frecuencia y bajas pérdidas; los núcleos de polvo de hierro y acero al silicio son adecuados para aplicaciones de mayor corriente. Tamaño del núcleo, número de vueltas, sección del hilo, aislamiento y montaje pueden adaptarse para requisitos personalizados.

Características / Especificaciones técnicas

• Identificador de modelo: WL44125
• Materiales típicos de núcleo: ferrita, polvo de hierro, acero al silicio, Sendust (Fe-Si-Al)
• Rango de inductancia (capacidad de producción típica): 2.2µH – 300mH
• Rango de corriente nominal (capacidad de producción típica): 4A – 50A
• Capacidad de corriente de saturación: hasta ~70A (según diseño)
• Rango de frecuencia de operación: 10 kHz – 100 kHz (según aplicación)
• Rango de temperatura de operación: -40°C a +125°C
• Aislamiento: alambre de cobre esmaltado (opciones disponibles)
• Usos típicos: transformadores, filtros EMI, convertidores de potencia, inversores renovables, amplificadores de audio, equipos médicos y telecomunicaciones
