Inductor de ferrita WL270125

magnéticocon núcleo de hierrode alambre bobinado

Resumen

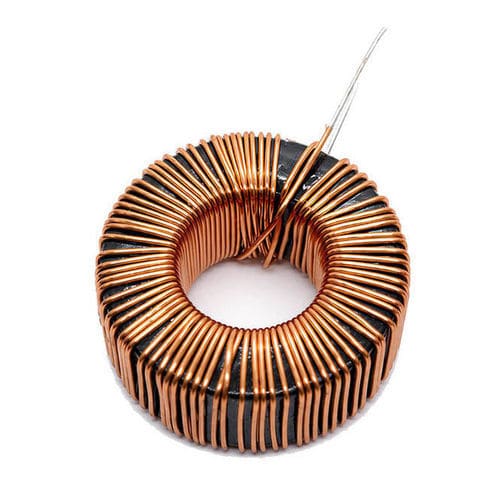

La bobina de núcleo toroidal WL270125 es un componente magnético formado por un núcleo circular con conductor enrollado. Su trayectoria magnética cerrada ofrece estabilidad de inductancia, reducción del flujo de fuga, baja interferencia electromagnética (EMI) y transferencia de energía eficiente. La construcción toroidal permite dimensiones compactas, mejor comportamiento térmico y operación con bajo ruido respecto a diseños de bobinas convencionales. Las opciones de material de núcleo (Sendust (Fe-Si-Al), ferrita, polvo de hierro, nanocristalino) permiten ajustarla a distintos rangos de frecuencia y niveles de potencia.

Descripción de la bobina de núcleo toroidal
Un inductor de núcleo toroidal es un electroimán con un camino magnético continuo donde el enrollado concentra el flujo dentro del toroide. Puntos funcionales clave:

• El núcleo en circuito cerrado reduce las fugas magnéticas y la EMI.
• Alta inductancia por unidad de volumen, permitiendo diseños compactos.
• Características térmicas favorables para aplicaciones de electrónica de potencia.
• Personalizable: material del núcleo, número de espiras, sección del conductor y opciones de montaje.

Funcionamiento
La corriente que atraviesa el enrollado induce un campo magnético guiado por el núcleo circular, creando una trayectoria de flujo cerrada. Esta trayectoria concentrada aumenta la inductancia y permite que la bobina almacene y libere energía de forma eficiente. En aplicaciones AC y de conmutación, la bobina se opone a los cambios rápidos de corriente, proporcionando filtrado, suavizado y supresión de EMI.

Ficha técnica (parámetros típicos seleccionados)

• Material del núcleo (ejemplo): Sendust (Fe-Si-Al); otras opciones: ferrita, polvo de hierro, nanocristalino
• Rango de inductancia: 3 µH – 500 mH
• Corriente nominal: 8 A – 95 A
• Corriente de saturación: hasta 110 A
• Frecuencia de funcionamiento: 30 kHz – 125 kHz
• Temperatura de funcionamiento: -40 °C a +125 °C
• Aislamiento: hilo de cobre esmaltado (típico)
• Forma del núcleo: toroidal

Aplicaciones
Áreas de aplicación típicas:

• Fuentes de alimentación conmutadas y conversión de potencia industrial
• Supresión de ruido EMI y filtrado en sistemas electrónicos
• Convertidores e inversores para energías renovables
• Electrónica de potencia automotriz y gestión de energía
• Sistemas de comunicación y equipos de control industrial

Ventajas

• Baja fuga de flujo y EMI reducida gracias al camino magnético cerrado.
• Alta inductancia en un volumen compacto, permitiendo diseños que ahorran espacio.
• Inductancia estable y bajo ruido audible en operación normal.
• Configurable según frecuencia, corriente y restricciones mecánicas.

Desventajas

• El proceso de enrollado y fabricación es más complejo que en bobinas simples.
• La producción en grandes volúmenes puede requerir equipos de enrollado dedicados.
• La elección del material del núcleo es crítica para un rendimiento a muy alta frecuencia.
• El montaje e integración mecánica pueden ser más complejos que en algunos inductores estándar.

Resolución de problemas y fallos comunes

• Sobrecalentamiento: suele deberse a sobrecorriente, conductor subdimensionado o ventilación insuficiente — verificar la corriente nominal y el diseño térmico.
• Baja inductancia: puede deberse a número de espiras incorrecto, daño del núcleo o material inadecuado — comprobar el enrollado y la integridad del núcleo.
• Ruido audible: producido por vibración del núcleo o espiras sueltas — mejorar el anclaje mecánico y el amortiguamiento.
• Saturación: se produce cuando la corriente excede los límites del núcleo — seleccionar un núcleo mayor o un material con mayor saturación.
• Fallo de aislamiento: por temperatura excesiva o daños mecánicos — seleccionar aislamiento adecuado y realizar pruebas.

Especificaciones técnicas

• Modelo: WL270125
• Material del núcleo (ejemplo): Sendust (Fe-Si-Al); alternativas: ferrita, polvo de hierro, nanocristalino
• Rango de inductancia: 3 µH – 500 mH
• Corriente nominal: 8 A – 95 A
• Corriente de saturación: hasta 110 A
• Frecuencia de funcionamiento: 30 kHz – 125 kHz
• Temperatura de funcionamiento: -40 °C a +125 °C
• Aislamiento: hilo de cobre esmaltado (típico)
• Forma del núcleo: toroidal
