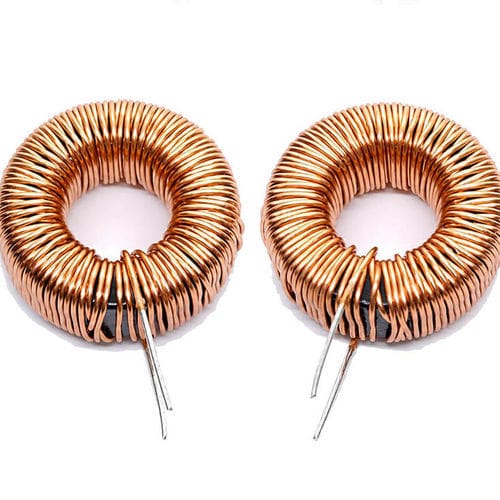

Inductor con núcleo de hierro WL90125

de alambre bobinadode alta frecuenciacon junta tórica

Descripción del producto
La bobina toroidal de cobre WL90125 es un componente electromagnético bobinado diseñado para aplicaciones de potencia y filtrado en alta frecuencia. La geometría toroidal confina el flujo magnético, minimizando fugas y EMI, y mejorando el acoplamiento y la transferencia de energía. Los devanados de cobre proporcionan baja resistencia y buen comportamiento térmico. El WL90125 se puede configurar para una amplia gama de inductancias y corrientes, adecuado para electrónica de potencia, supresión de EMI y convertidores de energía renovable.

Características clave

• Camino magnético cerrado toroidal para alta eficiencia magnética
• Bajas interferencias electromagnéticas (EMI) y reducción del flujo disperso
• Devanado en cobre para alta conductividad y pérdidas reducidas
• Factor de forma compacto y bajo ruido acústico
• Opciones de bobinado personalizadas para ajustar inductancia, corriente nominal y respuesta en frecuencia
• Buen comportamiento térmico y estabilidad mecánica para uso industrial

Aplicaciones

• Transformadores e inductores para conversión de potencia
• Filtros EMI y acondicionamiento de señales
• Fuentes conmutadas y convertidores DC–DC
• Electrónica de potencia y sistemas de regulación de tensión
• Inversores y convertidores para energías renovables (solar, eólica, almacenamiento)
• Fuentes médicas y electrónica de precisión
• Fuentes de audio de bajo ruido
• Automatización industrial: variadores y sistemas de control
• Electrónica automotriz y módulos para vehículos eléctricos
• Equipos de comunicación y dispositivos de supresión EMI

Cómo funciona
El WL90125 opera por inducción electromagnética: la corriente en el devanado de cobre genera un campo magnético concentrado dentro del núcleo toroidal. La geometría de núcleo cerrado almacena energía magnética con fugas externas mínimas, permitiendo un filtrado eficaz, transferencia de energía y manejo de corriente en circuitos de alta frecuencia. Un devanado y selección de núcleo adecuados evitan la saturación y optimizan el rendimiento térmico.

Ficha técnica / Parámetros típicos

• Modelo: WL90125
• Material del núcleo: Sendust (Fe–Si–Al)
• Rango de inductancia: 5,6 µH – 500 mH (seleccionable por bobinado)
• Corriente nominal: 13 A – 38 A (dependiendo del modelo)
• Corriente de saturación: hasta 45 A
• Frecuencia de funcionamiento: 30 kHz – 125 kHz
• Temperatura de funcionamiento: -40 °C a +125 °C
• Aislamiento: hilo de cobre esmaltado
• Forma del núcleo: toroidal
• Aplicaciones principales: filtrado EMI, electrónica de potencia, energías renovables, equipos médicos e industriales

Ventajas y desventajas

• Ventajas: alta eficiencia magnética, bajas EMI y ruido, tamaño compacto, gran capacidad de corriente y buen acoplamiento magnético — adecuado para aplicaciones de potencia en alta frecuencia.
• Desventajas: fabricación más compleja que requiere bobinado preciso, posible aumento de coste; reparaciones difíciles; diseño inadecuado puede provocar sobrecalentamiento o saturación del núcleo.

Solución de problemas y fiabilidad

• Sobrecalentamiento: verificar la corriente nominal y la sección del conductor; asegurar disipación térmica adecuada.
• Pérdida de inductancia: inspeccionar la integridad del bobinado, número de vueltas y estado del núcleo.
• Ruido/EMI excesivo: revisar la topología del filtro, la puesta a tierra y el trazado PCB.
• Fallo de aislamiento: probar la resistencia de aislamiento y confirmar la clase de tensión.
• Saturación magnética: seleccionar material y tamaño de núcleo apropiados para el flujo y la corriente previstos.
