Sistema de prueba resonante UHV-75kVA/75kV

de red eléctricapara cablepara transformador

El Sistema de ensayo resonante serie AC UHV de conversión de frecuencia es un sistema modular, con plataforma DSP, diseñado para ensayos capacitivos de gran capacidad y pruebas preventivas de resistencia dieléctrica a alto voltaje. Está compuesto por una fuente de alimentación AC, transformador de excitación, reactores de alto voltaje y divisor de alto voltaje, pensado para despliegue en campo con múltiples modos de protección y operación.

Ventajas clave

• Seguridad integral: protección multinivel que incluye sobrevoltaje, sobrecorriente, arranque en cero y desintonización ante flashover, con umbrales ajustables por el usuario para proteger la muestra y el equipo.
• Mayor flexibilidad y eficiencia: tres modos operativos — Full Automatic, Manual y Automatic Tuning / Manual Boost — para adaptarse a condiciones de campo y optimizar la velocidad de ensayo.
• Usabilidad superior: diseño ligero y portátil para despliegues en campo; soporta almacenamiento externo de datos e impresión con registros numerados para recuperación e identificación rápida.
• Diseño orientado al futuro: plataforma DSP modular que permite actualizaciones funcionales y personalizaciones; interfaz hombre‑máquina intuitiva.

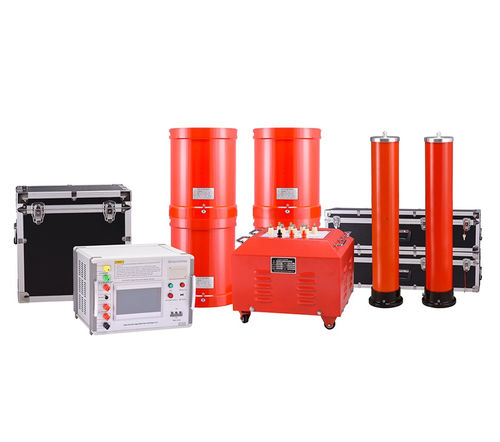

Composición del producto

• Fuente de alimentación AC
• Transformador de excitación
• Reactores de alto voltaje
• Divisor de alto voltaje (divisor capacitivo)

Ambiente de trabajo

• Temperatura ambiente: −100°C a 50°C
• Humedad relativa: ≤ 90 % RH
• Altitud: ≤ 1000 m

Especificaciones técnicas

• Capacidad de prueba: ensayos de voltaje soportado para cables (0 ~ 1000 kV), generadores hidráulicos, transformadores principales, barras colectoras, GIS, aparamenta y otros equipos eléctricos.
• Plataforma: plataforma modular basada en DSP para actualizaciones y personalizaciones.
• Modos operativos: Full Automatic, Manual, Automatic Tuning / Manual Boost.
• Gestión de datos: soporta almacenamiento externo e impresión; registros numerados para identificación.
• Funciones de protección: sobrevoltaje, sobrecorriente, zero‑start, desintonización por flashover; umbrales ajustables.
• Divisor capacitivo: tensión nominal 60 kV; capacitancia 2500 pF; pérdida dieléctrica tgσ ≤ 0.5 %; relación de división de tensión 1000:1; precisión de medida: valor válido 1.5; peso: aprox. 10 kg.
