Sistema de prueba resonante UHV-405kVA/270kV

para cablede conmutadormodular

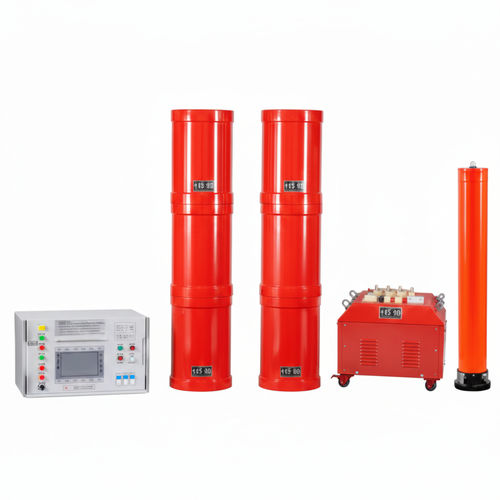

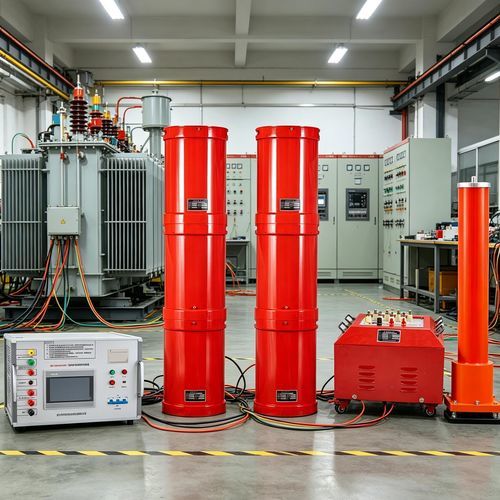

Solución de resonancia en serie UHV-405kVA/270kV, sistema de ensayo de alta tensión AC por conversión de frecuencia diseñado para ensayos de tenida en tensión en muestras capacitivas de gran capacidad y equipos eléctricos. Emplea tecnología de plataforma DSP, integra múltiples funciones de protección y es ligero para su uso en campo.

Parámetros del producto:

• Apto para ensayos de entrega y mantenimiento preventivo de muestras capacitivas de alta capacidad y alta tensión.

Ámbitos de prueba / Ejemplos de ensayo:

• Ensayo de tenida en tensión AC para cable 10kV/300mm² de 4,5 km: capacitancia ≤ 1.6897 μF, frecuencia de ensayo 30–300 Hz, tensión de ensayo 22 kV, duración 5 minutos.
• Ensayo de tenida en tensión AC para cable 35kV/300mm² de 2 km: capacitancia ≤ 0.389 μF, frecuencia 30–300 Hz, tensión 52 kV, duración 60 minutos.
• Ensayo de tenida en tensión AC para cable 110kV/300mm² de 0,5 km: capacitancia ≤ 0.0735 μF, frecuencia 30–300 Hz, tensión 128 kV, duración 60 minutos.
• Ensayo de tenida en tensión AC de aislamiento completo para transformador principal 110kV/120 MVA: capacitancia ≤ 0.02 μF, frecuencia 45–65 Hz, tensión ≤ 160 kV, duración 1 minuto.
• Ensayos de tenida en tensión AC para equipos de conmutación 110kV y otros: frecuencia 30–300 Hz, tensión ≤ 265 kV, duración 1 minuto.

Características y funciones principales:

• El equipo ajusta la frecuencia de suministro para lograr la resonancia entre el reactor y el condensador de ensayo, generando alta tensión y gran corriente en el objeto de ensayo con una menor demanda de potencia.
• Funciones de protección: sobretensión, sobrecorriente, arranque a cero, desajuste del sistema (flashover); los umbrales de protección son configurables; la protección contra flashover registra la tensión de flashover para su análisis.
• Diseño ligero y compacto apropiado para uso en campo.
• Tres modos de trabajo: totalmente automático, manual y sintonía automática con elevación manual de tensión para mejorar la velocidad de ensayo.
• Almacenamiento de datos e impresión remota; los datos almacenados están numerados digitalmente para facilitar identificación y recuperación.
• Escaneo automático de frecuencia con frecuencia de inicio configurable y dirección de escaneo seleccionable; gran pantalla LCD muestra la curva de escaneo para localizar visualmente el punto de resonancia.
• Tecnología de plataforma DSP que permite modularidad, actualizaciones y una interfaz HMI amigable.
• Menor capacidad de suministro requerida: la fuente solo necesita suministrar la potencia activa (≈ 1/Q de la capacidad de ensayo).
• Reducción significativa de peso y volumen al eliminar reguladores y transformadores convencionales de alta potencia (típicamente 1/10–1/30 del equipo convencional).
• Mejora de la forma de onda de salida mediante un filtro resonante, obteniendo una buena sinusoide y evitando falsas roturas por picos armónicos.
• En estado de resonancia, una ruptura desajusta el circuito y reduce rápidamente la corriente a ~1/Q de la corriente normal de ensayo, evitando corrientes de cortocircuito elevadas y sobrevoltajes de recuperación.

Características / Especificaciones técnicas:

• Capacidad nominal: 405 kVA
• Tensión nominal: 45 kV; 90 kV; 135 kV; 270 kV
• Corriente nominal: 9 A; 4.5 A; 3 A; 1.5 A
• Precisión de medición: System RMS level 1.5
• Frecuencia de operación: 30–300 Hz
• Forma de onda de salida: onda senoidal
• Factor de calidad (Q): Q ≥ 30 (f = 45 Hz)
• Distorsión de la forma de onda de salida: ≤ 1%
• Alimentación de entrada: monofásica 220 V o trifásica 380 V, 50 Hz
• Horas de trabajo: permite 60 min continuos a carga nominal; sobrepresión 1.1× durante 1 minuto
• Aumento de temperatura: ≤ 65 K tras 60 min de operación continua a carga nominal
• Funciones de protección: sobretensión, sobrecorriente, arranque a cero, desajuste del sistema (flashover) y otras
• Temperatura ambiente: -20 ℃ a 55 ℃
• Humedad relativa: ≤ 90% HR
• Altitud de operación: ≤ 3000 m
