Dielectrímetro de alta tensión UHV-300kVA/100kV

portátilCA

Descripción
El sistema de prueba resonante serie AC UHV(L) está diseñado para ensayos de tensión soportada AC en equipos eléctricos de gran capacidad (por ejemplo generadores hidráulicos 11 kV / 30 MW), cables, GIS, transformadores y otros aparatos de alta tensión. El sistema modular integra fuente de alimentación AC, transformador de excitación, reactores de alta tensión (sintonía inductiva), divisor de alta tensión y unidad de control/medición basada en DSP. Soporta alimentación por generador y uso en campo en rango −10 °C a 40 °C.

Funciones principales y ventajas

• Rango de salida de alta tensión AC: 0–500 kV.
• Duración de ensayo configurable: 1–9999 s (definible por el usuario).
• Distorsión de la forma de onda ≤ 2% para asegurar salida senoidal de alta calidad.
• Sintonía automática: cálculo de la frecuencia de resonancia a partir de la capacitancia de la muestra y emparejamiento inductancia/frecuencia con un clic.
• Modos de operación: totalmente automático, semiautomático, manual.
• Protecciones: sobretensión, sobrecorriente, arranque en cero y protección por desintonización (flashover).
• Procesamiento en tiempo real: curvas de tensión, corriente y frecuencia; cálculo automático del factor Q; generación de informes de ensayo normalizados.
• Baja potencia de entrada para ensayos de gran capacidad mediante amplificación en resonancia (ej.: reducción significativa de potencia respecto a transformadores tradicionales para pruebas de largos tramos de cable 110 kV).
• Adaptabilidad modular para cubrir clases típicas de ensayo (cables 6–500 kV, GIS 35–500 kV, transformadores 10–500 kV).

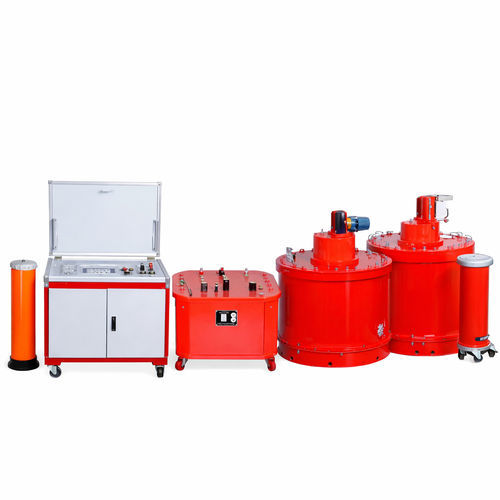

Composición típica

• Fuente de alimentación AC
• Transformador de excitación
• Reactores de alta tensión (sintonía inductiva)
• Divisor de alta tensión
• Unidad de control y medida DSP

Aplicaciones y casos de uso

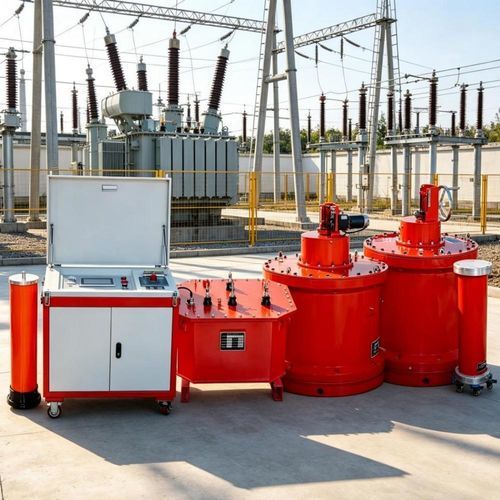

Pruebas de aceptación en fábrica para GIS y transformadores, ensayos por muestreo en fabricantes de cable, puesta en servicio y mantenimiento de generadores y proyectos de cable subterráneo, ensayos por lotes y pruebas preventivas en líneas colectoras de energías renovables. Adecuado para trabajos en exterior y lugares remotos por su modularidad y posibilidad de alimentación por generador.

Notas técnicas — modos de resonancia
El producto admite dos enfoques principales de resonancia en serie: resonancia inductiva (variación de la inductancia manteniendo constante frecuencia y capacitancia) y resonancia por modulación de frecuencia (variación de frecuencia/potencia de salida para alcanzar la resonancia). Cada método aporta ventajas distintas en combinación de reactores y flexibilidad operativa.

Parámetros de ensayo AC — Líneas de cable de caucho
Tensión nominal U0/U (kV) | Tensión de ensayo | Tiempo (min)
18/30 y menores | 2U0 | 15 (o 60)
21/35–64/110 | 2U0 | 60
127/220 | 1.7U0 (o 1.4U0) | 60
190/330 | 1.7U0 (o 1.3U0) | 60
290/500 | 1.7U0 (o 1.1U0) | 60

Parámetros de ensayo AC — Cables XLPE
Tensión nominal U0/U (kV) | Tensión de ensayo (líneas nuevas ≤3 años / líneas no nuevas) | Tiempo (min)
48/66 | 2U / 1.6U | 60
64/110 | 2U / 1.6U | 60
127/220 | 2U / 1.7U (no nueva) / 1.36U (otra) | 60
190/330 | 2U / 1.7U | 60
290/550 | 2U / 1.7U | 60

Preguntas frecuentes (selección)

• P: ¿Cuál es la diferencia entre la prueba de resonancia en serie y la prueba DC? R: La resonancia en serie se emplea para ensayos AC que simulan condiciones de operación; la prueba DC evalúa la resistencia dieléctrica en continua y detecta defectos específicos de DC.
• P: ¿Por qué pueden alcanzarse tensiones muy altas en resonancia? R: Un circuito resonante transfiere energía entre inductancia y capacitancia, amplificando la tensión en resonancia con menor potencia de entrada.
• P: ¿Qué causas pueden generar resultados inexactos? R: Fluctuaciones de la alimentación, frecuencia de resonancia incorrecta, interferencias ambientales o operación inadecuada.
• P: ¿Es necesaria la calibración? R: Sí, se recomienda calibración periódica según requisitos metrológicos.

Especificaciones técnicas

• Serie/modelo: UHV(L)
• Objetos de ensayo: generadores hidráulicos ≤ 11 kV / 30 MW; cables, GIS, transformadores.
• Rango de salida: 0–500 kV AC.
• Duración de ensayo: 1–9999 s (configurable).
• Distorsión de forma de onda: ≤ 2%.
• Modos de operación: totalmente automático, semiautomático, manual.
• Protecciones: sobretensión, sobrecorriente, arranque en cero, desintonización por flashover.
• Rango de temperatura de trabajo: −10 °C a 40 °C.
• Alimentación: soporte de generador para operación en campo.
