Sistema de prueba resonante UHV

para la industria electrónicapara cablemodular

Introducción del producto

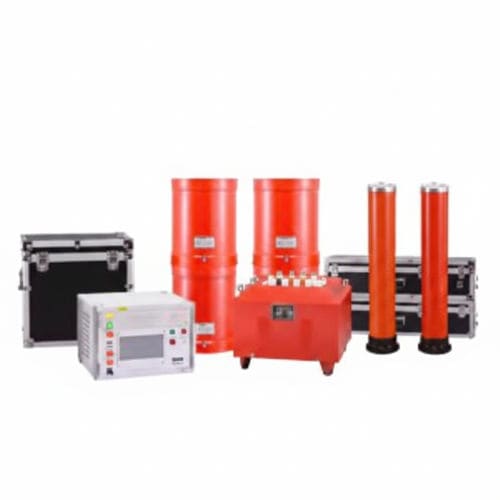

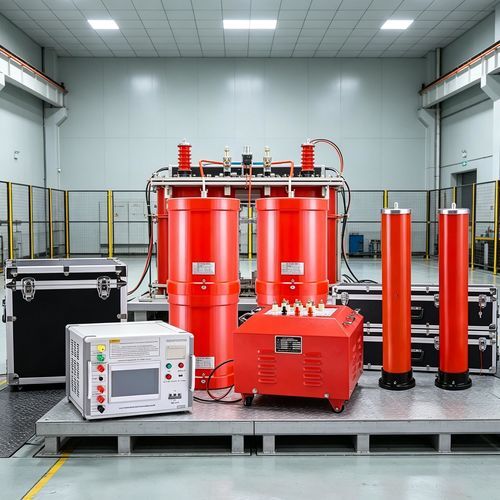

El sistema resonante de ensayo de tensión de aguante AC UHV Series está concebido para ensayos en laboratorio y en campo de equipos de alta tensión como cables XLPE, transformadores principales, barras colectoras, GIS y grupos hidráulicos. Integra fuente de alimentación con conversión de frecuencia, transformador de excitación, reactor de alta tensión y divisor capacitivo para realizar pruebas dieléctricas AC de frecuencia variable y búsqueda de resonancia en instalaciones y mantenimiento.

Aplicaciones

• Ensayos de tipo, puesta en servicio y aceptación de cables, transformadores, GIS y barras colectoras.
• Mantenimiento periódico, pruebas de sitio y aplicaciones de diagnóstico en compañías eléctricas y contratistas.

Entorno de trabajo

• Temperatura ambiente: −10°C a 50°C
• Humedad relativa: ≤90% RH
• Altitud: ≤1000 m

Parámetros técnicos principales y funciones

• Capacidad nominal del sistema: 324 kVA
• Alimentación: trifásica 380 V, 50 Hz
• Tensión nominal de salida: 54 kV
• Corriente nominal: 6 A
• Rango de frecuencia: 30–300 Hz
• Forma de onda: senoidal; distorsión ≤1%
• Funcionamiento continuo: 60 min a carga nominal (1 min a 1,1× sobretensión permitido)
• Elevación de temperatura: ≤65 K tras 60 min a carga nominal
• Factor de calidad: Q ≥ 30 (a 45 Hz)
• Protecciones: sobrecorriente, sobretensión y detección de flashover configurables
• Precisión de medida: valor eficaz 1.5

Transformador de excitación

• Potencia nominal: 9 kVA
• Tensión de entrada: 0–400 V (monofásico)
• Tensión de salida: 3 kV
• Tipo: seco; peso ≈ 50 kg

Fuente de alimentación a frecuencia variable

• Potencia de salida: 18 kW
• Tensión de alimentación: 380 ±10% V (trifásica)
• Tensión de salida: 0–400 V (monofásico)
• Corriente nominal entrada/salida: 45 A
• Resolución de tensión: 0.01 kV; precisión de medida de tensión: 1.5%
• Rango de frecuencia: 30–300 Hz; resolución ≤0.1 Hz; estabilidad 0.1%
• Funcionamiento continuo: 60 min a potencia nominal; ruido ≤50 dB

Reactor de alta tensión

• Potencia nominal: 54 kVA
• Tensión nominal: 27 kV
• Corriente nominal: 2 A
• Inductancia: 68 H / sección; Q ≥ 30 (45 Hz)
• Tipo: seco; peso ≈ 75 kg

Divisor capacitivo

• Tensión nominal: 60 kV
• Capacitancia: 2500 pF
• Pérdida dieléctrica: tgσ ≤ 0.5%
• Relación de división: 1000:1; precisión de medida: 1.5; peso ≈ 10 kg

Características y ventajas

• Sistema de protección completo con umbrales configurables y detección inteligente de flashover para pruebas seguras.
• Diseño portátil para operaciones en campo: componentes modulares y ligeros.
• Modos de prueba flexibles: automático, manual, auto-tuning y aumento manual para búsqueda de resonancia.
• Gestión inteligente de datos: almacenamiento/impresión offline con identificadores únicos para trazabilidad.
• Escaneo de frecuencia inteligente con visualización de curva LCD en tiempo real para identificar el punto de resonancia.
• Plataforma DSP actualizable para expansión funcional y mejoras de interfaz.

Especificaciones técnicas

• Nombre de la serie: UHV Series Resonant System
• Capacidad nominal del sistema: 324 kVA
• Tensión nominal de salida: 54 kV
• Corriente nominal: 6 A
• Rango de frecuencia: 30–300 Hz
• Distorsión de la onda: ≤1%
• Factor Q del sistema: ≥30 (45 Hz)
• Protecciones: sobrecorriente, sobretensión, flashover
• Módulos clave: transformador de excitación, fuente a frecuencia variable, reactor HV, divisor capacitivo
