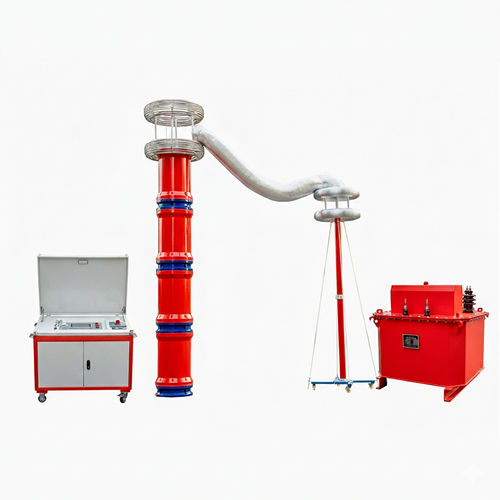

Sistema de prueba resonante UHV-300kVA/100kV

para máquinas e instalaciones eléctricaspara cablecompacto

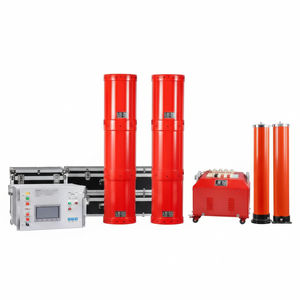

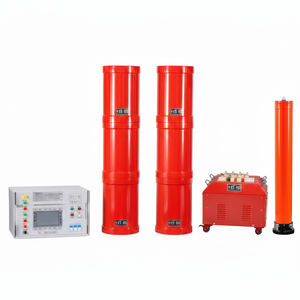

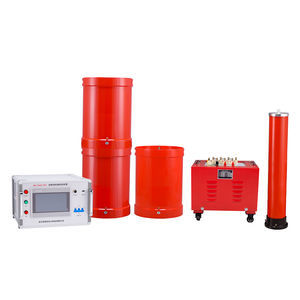

El Equipo de prueba resonante UHV AC para cable es un sistema portátil de resonancia por conversión de frecuencia destinado a ensayos de tensión soportada hasta 0–1000 kV. El sistema integra fuente de alimentación CA, transformador de excitación, reactores de alto voltaje, divisor de alto voltaje, generador digital SPWM y módulos IPM bajo control DSP para pruebas de resonancia estables y eficientes.

Funciones principales y características técnicas

• Protecciones integradas: sobretensión, sobrecorriente, arranque en cero, desintonización del sistema y protección frente a flash‑over; los umbrales de sobretensión/sobrecorriente son configurables por el usuario.
• Tres modos de operación seleccionables: totalmente automático, manual y sintonización automática con refuerzo manual, para operación flexible en campo.
• Barrido automático de frecuencia con punto de inicio ajustable y visualización en pantalla LCD de la curva de barrido para identificar el punto de resonancia.
• Diseño compacto y ligero, adecuado para ensayos en campo y despliegue en obra.
• Electrónica de potencia y control: generador SPWM, módulos IPM avanzados y control DSP con posibilidad de actualización y regulación estable.
• Reactor moldeado en epoxi seco para aislamiento de alta tensión y mayor fiabilidad.

Parámetros del producto

• Tensión de salida nominal: 0 ~ 220 kV (valor eficaz AC) y por debajo
• Frecuencia de salida: 30 ~ 300 Hz
• Forma de onda de tensión en resonancia: onda senoidal pura, distorsión ≤ 1,0%
• Tiempo de trabajo a plena carga: continuo hasta 60 minutos
• Factor de calidad del sistema (Q): ≥ 20 bajo carga máxima
• Resolución de ajuste de frecuencia: 0,1 Hz
• Inestabilidad: ≤ 0,01%
• Alimentación de trabajo: monofásica 220 V o trifásica 380 V ±10%, frecuencia 50 Hz ±5%

Aplicaciones

• Ensayos de tensión soportada en cables hasta 0–1000 kV y otros equipos eléctricos de alta tensión

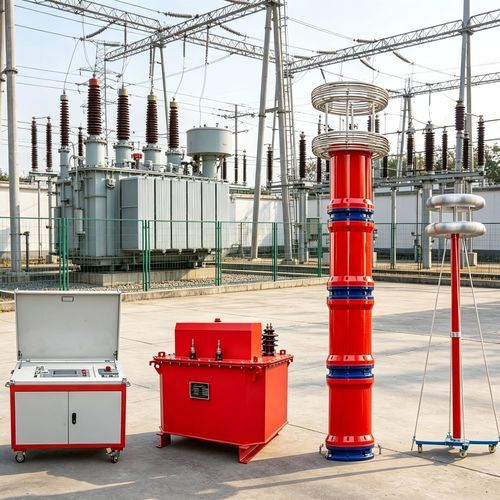

• Ensayos en campo y ensayos dieléctricos en laboratorio

Operación y gestión de datos

• Almacenamiento local e impresión de datos con numeración de registros para identificación y trazabilidad
• Configuración de umbrales de protección por el usuario y posibilidad de actualización de firmware DSP
• Interfaz de operador para control directo de barridos automáticos, ajustes manuales e informes de prueba
