Sistema de prueba resonante UHV-540kVA/270kV

para transformadormodularin situ

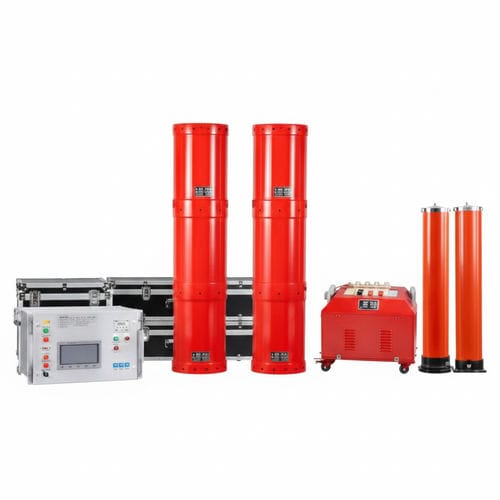

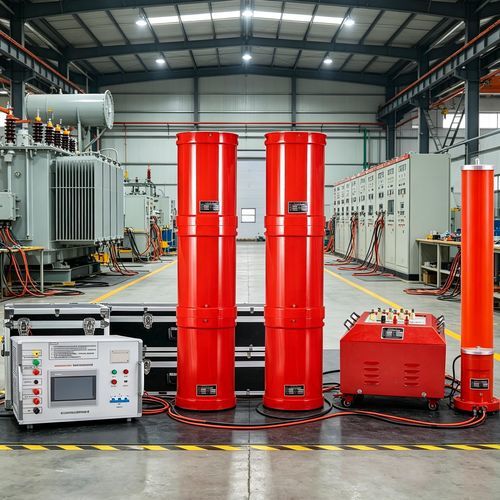

La solución UHV-540kVA/270kV Series Resonance Solution es un sistema de ensayo por resonancia en serie con conversión de frecuencia destinado a muestras capacitivas de gran capacidad y alto voltaje. Proporciona alto voltaje y gran corriente mediante la resonancia entre el reactor y la capacitancia de prueba, manteniendo un diseño ligero y portátil y una plataforma de control basada en DSP.

Aplicación

• Adecuado para pruebas de recepción (entrega) y pruebas preventivas de muestras capacitivas de alta capacidad y alto voltaje.

Características

• Funciones de protección integradas: sobretensión, sobrecorriente, arranque en cero y desajuste del sistema (flashover); umbrales de protección configurables por el usuario y registro de la tensión de flashover para análisis.
• Diseño ligero y compacto optimizado para uso en campo.
• Tres modos de trabajo: totalmente automático, manual y sintonía automática con incremento manual de tensión para operación flexible y mayor rendimiento de pruebas.
• Almacenamiento de datos digital con numeración indexada y capacidad de impresión remota para facilitar la identificación y recuperación de registros.
• Barrido automático de frecuencia con frecuencia inicial configurable y dirección de barrido seleccionable; pantalla LCD grande que muestra la curva de barrido para detección intuitiva de resonancia.
• Plataforma modular basada en DSP que permite añadir/eliminar funciones, actualizaciones de software e interfaz HMI amigable.
• Capacidad de alimentación requerida significativamente reducida: la red solo debe aportar la potencia activa consumida (≈ 1/Q de la capacidad de ensayo).
• Reducción considerable de peso y volumen frente a sistemas convencionales al eliminar reguladores de alta potencia y transformadores de prueba voluminosos (reducción típica ≈ 1/10–1/30).
• El circuito resonante actúa como filtro mejorando la forma de onda de salida, obteniendo una senoide limpia y reduciendo picos armónicos que puedan provocar falsos fallos.
• Limitación de corrientes de cortocircuito/fallo: en resonancia el circuito se desajusta ante un fallo y la corriente cae rápidamente a ≈1/Q de la corriente normal, reduciendo el riesgo de quemado del punto defectuoso.
• No hay sobretensión de recuperación tras un fallo: la pérdida de resonancia provoca la caída inmediata de la HT y la extinción del arco; la recuperación lenta evita picos de sobretensión.

Características / especificaciones técnicas

• Capacidad nominal: 540 kVA
• Tensión nominal: 54 kV; 135 kV; 270 kV
• Corriente nominal: 10 A; 4 A; 2 A
• Precisión de medida: System RMS level 1.5
• Frecuencia de operación: 30–300 Hz
• Forma de onda de salida: onda sinusoidal
• Factor de calidad: Q ≥ 30 (f = 45 Hz)
• Distorsión de la forma de onda de salida: ≤ 1%
• Alimentación de entrada: monofásica 220 V o trifásica 380 V, frecuencia 50 Hz
• Horas de funcionamiento: 60 min en continuo a carga nominal; sobrepresión 1,1× durante 1 minuto
• Aumento de temperatura: ≤ 65 K tras 60 minutos de operación continua a carga nominal
• Funciones de protección: sobretensión, sobrecorriente, arranque en cero, desajuste del sistema (flashover) y otras
• Temperatura ambiente: -20 ℃ a 55 ℃
• Humedad relativa: ≤ 90% HR
• Altitud: ≤ 3000 m
