Sistema de prueba resonante UHV-135kVA/108kV

compactomodularportátil

Resumen
Banco de ensayo resonante en serie compacto y ligero, adecuado para ensayos de alta tensión en campo y laboratorio. Control por plataforma DSP para salida sinusoidal estable y mediciones RMS precisas.

Principio y aplicación
El esquema UHV-135kVA/108kV consigue la resonancia ajustando la frecuencia de alimentación para que el reactor y el condensador de ensayo entren en resonancia, produciendo alta tensión y gran corriente en el objeto probado con una exigencia de potencia de alimentación relativamente baja. Usos típicos: ensayos de resistencia de cables, pruebas de aislamiento y otras verificaciones de alta tensión que requieren portabilidad y baja potencia de alimentación.

Parámetros técnicos principales y funciones

• Capacidad nominal: 135 kVA
• Tensiones nominales disponibles: 27 kV; 54 kV; 108 kV
• Corrientes nominales disponibles: 5 A; 2.5 A; 1.25 A
• Precisión de medida: nivel RMS del sistema 1.5
• Frecuencia de trabajo: 30–300 Hz (resonancia con frecuencia ajustable)
• Forma de onda de salida: sinusoidal
• Factor de calidad: Q ≥ 30 (f = 45 Hz)
• Distorsión de la forma de onda de salida: ≤ 1%
• Alimentación de entrada: monofásica 220 V o trifásica 380 V, 50 Hz
• Funcionamiento continuo: 60 minutos a carga nominal; sobrepresión corta 1,1× durante 1 minuto
• Aumento de temperatura: ≤ 65 K tras 60 minutos a carga nominal
• Funciones de protección: sobretensión, sobrecorriente, bloqueo de arranque a cero, protección contra desajuste del sistema/flashover
• Temperatura ambiente: −20℃ a 55℃
• Humedad relativa: ≤ 90% RH
• Altitud: ≤ 3000 m

Aplicaciones y características

• Diseñado para ensayos de resistencia de cables y otras pruebas en resonancia serie.
• Formato portátil y bajos requisitos de alimentación que facilitan su uso en campo y en mercados internacionales.
• Alto factor Q y baja distorsión de forma de onda para condiciones de prueba estables y reproducibles.
• Control DSP para ajuste preciso de frecuencia y mediciones fiables.

Imágenes adicionales del producto

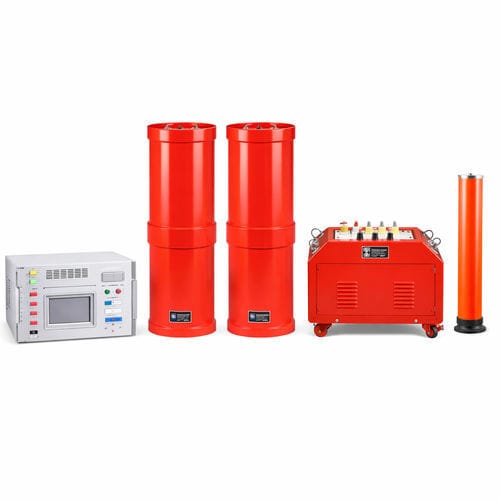

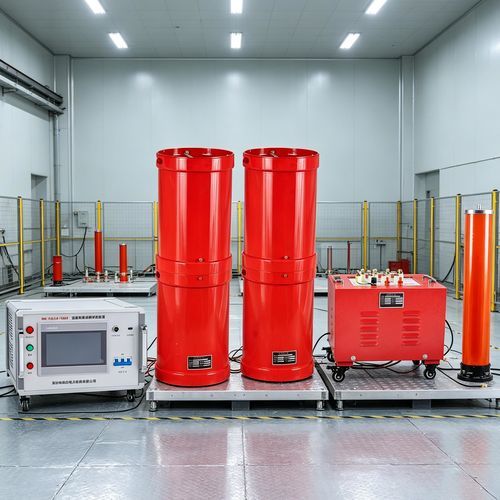

Las imágenes muestran el aspecto del equipo, el panel de control, los puntos de conexión y los componentes principales para ayudar en la evaluación de instalación y operación.
