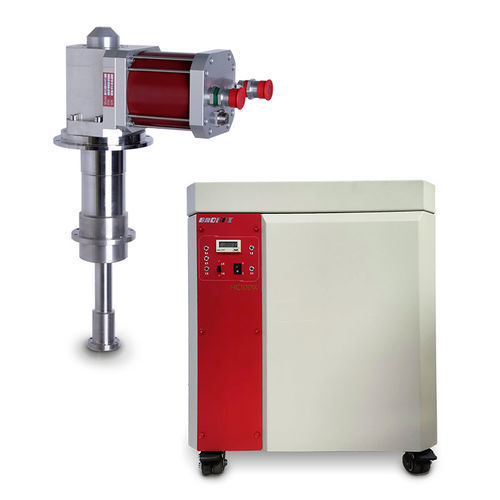

Criostato de ciclo cerrado DX series

de vacíocompacto

Descripción general La serie DX de criostatos de ciclo cerrado es una plataforma de temperatura variable basada en refrigeradores G-M. Proporciona temperaturas de muestra estables y controlables desde criogénicas hasta casi ambiente para medidas eléctricas, ópticas y magnéticas en alto vacío o en atmósfera. Las configuraciones son modulares para integrar cabeza fría, compresor, ventanas ópticas y pasos eléctricos.

Características clave

• Diseñado para experimentos eléctricos, ópticos y magnéticos a baja temperatura.
• Diseño compacto y modular sin consumo de refrigerante; largos intervalos sin mantenimiento y opciones escalables.
• Enfriamiento en dos etapas: primer estadio para la pantalla térmica, segundo estadio para la muestra.
• Entornos de muestra: alto vacío o atmósfera; disponibles múltiples materiales para ventanas ópticas.
• Sujetamuetras intercambiables en cobre libre de oxígeno chapado en oro para adaptación rápida.
• Opciones de sensores de temperatura: diodo de silicio, Cernox (para campos magnéticos fuertes) y sensores hierro‑rodio según especificación.
• Variadas configuraciones de compresor, método de refrigeración y accesorios para laboratorios e instalaciones industriales.

Modelos y especificaciones técnicas principales (agrupadas)

• Sistema DX (ejemplos: DX-101D, DX-101DL, DX-305D, DX-205D, DX-408D2, DX-415D):
  • Rango de temperatura: típicamente 3,5–325 K o 4–325 K según el modelo.
  • Calefactor: 60 W o 70 W en configuración de un solo calentador según modelo.
  • Opciones de cabeza fría: 101D, 101DL, 305D, 205D, 408D2, 415D; temperaturas mínimas hasta ≲3 K en cabezas seleccionadas.
  • Tiempo de enfriamiento: ejemplos desde ~60 min hasta 150 min para alcanzar 4 K según el modelo.
  • Potencia de refrigeración: desde 0,1 W@4,2 K & 3 W@50 K hasta ~1,5 W@4,2 K & 35–40 W@~43–50 K.
  • Compresores y refrigeración: CAN-11B/C, FA40H, CKW-21A, F50H; opciones aire o agua.
  • Alimentación: monofásica 220 V o trifásica 380 V según configuración.
• Grupo Bench / tipo B (ejemplos: DX-062B, DX-082B, DX-182B2S, DX-204N, DX-408S2):
  • Rango de temperatura: típicamente 3,5–325 K (algunas variantes 7–325 K).
  • Calefactor: comúnmente 70 W.
  • Temperaturas mínimas: hasta <3,0 K en algunas cabezas; tiempos de enfriamiento típicos 60–100 min.
  • Potencia de refrigeración: ejemplos de 0,5 W@4,2 K & 30 W@80 K hasta cabezas de mayor rendimiento con varias decenas de vatios.
  • Compresores típicos: F50H, F70H, F-100, HC-4E; enfriamiento por agua en configuraciones de banco.
• Chillers de ciclo cerrado / cabezas grandes (ejemplos: DXCH202, TCH204, DXCH208R/L, DXCH210, KDE210SA):
  • Rango de temperatura: típicamente 10–325 K.
  • Calefactores: normalmente 50 W o 70 W según variante.
  • Temperaturas mínimas: en general <10 K; tiempos de enfriamiento ejemplos 40–75 min hasta 10–20 K.
  • Potencia de refrigeración: desde varios vatios a 10–20 K hasta decenas de vatios a 30–80 K.
  • Compresores: HC-4E, F70H, KDC6000V; mayormente refrigeración por agua.
• Familia grande / criostatos de temperatura variable (ejemplos: DX500B, DX400B, DXC110LT, DXCH110, DXCH104, DX125D, DXKDE400SX, DXKDE535):
  • Rangos de temperatura variables según modelo (ej. 14–325 K, 15–325 K, 25–325 K, 30–325 K).
  • Calefactores: amplio rango (70 W–300 W y superiores según modelo).
  • Cabezas frías: RDK-500B, RDK400B, C110LT, CH110, CH104, RD-125D, KDE400SX, KDE535.
  • Potencia de refrigeración: decenas a cientos de vatios según temperatura (ej. 40 W@20 K, 80 W@30 K, 175 W@77 K para sistemas mayores).
  • Compresores y refrigeración: típicamente compresores F70H y refrigeración por agua; consumo eléctrico mayor en configuraciones de alta capacidad.

Especificaciones técnicas y opciones

• Sensores de temperatura: diodo de silicio, hierro‑rodio, Cernox™ (apto para campos magnéticos).
• Estabilidad de temperatura: hasta ±0,01 K con controlador adecuado (ej. DXTC-290).
• Interfaz de vacío: puerto KF25 estándar para aspiración; válvula de liberación KF16 en configuraciones integradas.
• Montaje experimental: apto para experimentos ópticos y eléctricos; la mayoría de cabezas (excepto pulse tube) pueden instalarse en varios ángulos; aislamiento antivibratorio opcional en tres etapas para reducir vibraciones de muestra a <1 μm.
• Materiales de ventana: cuarzo fundido, silicio IR, zafiro, ZnSe, ZnS, germanio, Si, CdF2, Mylar, Kapton y opciones a medida; 0 a 1–5 ventanas según necesidad.
• Elementos integrados típicos: cubierta de vacío, sensor de temperatura y calefactor, soporte de muestra en cobre sin oxígeno chapado en oro, puerto KF25, válvula KF16, conector eléctrico de vacío de 8 pines, compresor, línea de accionamiento de la cabeza fría, conducto de gas a alta presión y juego de herramientas.
