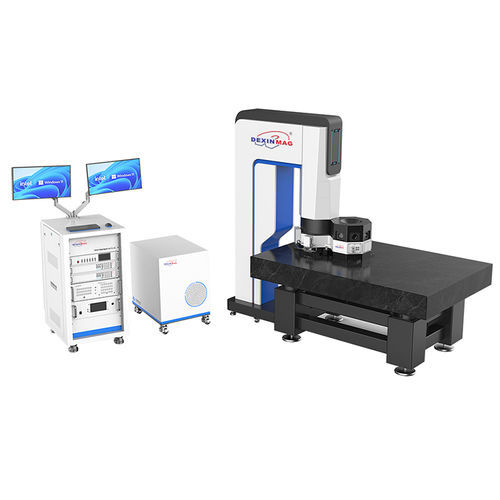

Criostato Low Temperatures and High Magnetic Field Optical Research Platform

Resumen

La plataforma es un sistema criogénico altamente integrado que combina temperaturas extremadamente bajas, campos magnéticos intensos y capacidades ópticas de ensayo flexibles. Dispone de un gran espacio para muestras y puede integrar una etapa piezo criogénica multi-eje y conexiones eléctricas in situ para soportar una amplia gama de medidas ópticas y resueltas en el tiempo a baja temperatura.

Parámetros técnicos

• Temperatura
  • Rango de temperatura: 1,7 K a 350 K
  • Estabilidad de temperatura: ±0,2% (temperatura < 20 K); ±0,02% (temperatura > 20 K)
• Campo magnético
  • Tipo de imán: imán superconductor de bobina partida cónica
  • Dirección del campo magnético: vertical
  • Intensidad del campo magnético: ±7T
  • Región de uniformidad del campo magnético: ±0,3% (región esférica de 3 cm)
  • Velocidad de barrido del campo: 0–7T ≤ 30 minutos
• Vibración
  • Vibración del escenario de muestra: ±20 nm
• Espacio para muestras
  • Espacio para muestra: 89 mm diámetro, 88 mm altura
• Ventana óptica
  • Ventana óptica superior: 1 × diámetro 50 mm, apertura útil 44 mm
  • Ventanas ópticas laterales: 7 × diámetro 40 mm, apertura útil 26 mm
• Ángulo de la trayectoria óptica
  • Ventana superior (muestra en el centro del imán): rango angular total 70°
  • Ventana superior (muestra 13 mm por encima del centro): rango angular total 90°
  • Distancia estándar entre ventana superior y muestra: 15 mm
  • Ventana lateral: rango angular total 13° (muestra en el centro del imán)
• Canales eléctricos
  • Canal DC: 16 líneas DC
  • Canal de alta frecuencia: 4 × líneas de alta frecuencia 20 GHz
  • Canal de expansión: admite hasta 80 cables

Características / Especificaciones técnicas

• Criostato integrado que combina baja temperatura y campo magnético intenso para mediciones ópticas
• Gran volumen de muestra compatible con etapa piezo criogénica multi-eje y conexiones eléctricas in situ
• Acceso óptico multidireccional: una ventana superior, siete ventanas laterales y una ventana inferior para geometrías ópticas flexibles
• Diseñado para MOKE, TR-MOKE, espectroscopía Raman a baja temperatura, fotoluminiscencia, bombeo por láser ultrarrápido y espectroscopía en el dominio temporal de terahercios
