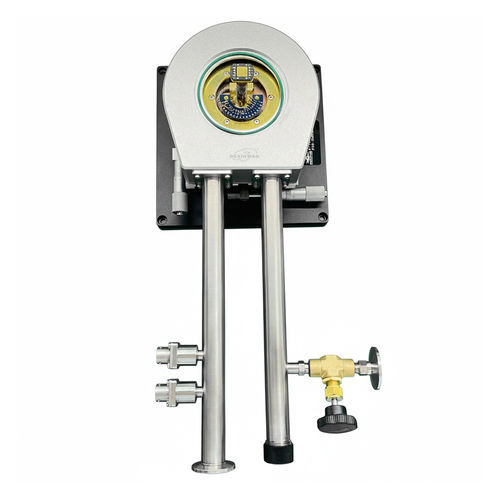

Criotermostato de circulación DXNCMD

Descripción
El criostato de flujo continuo para microscopio DXNCMD es un sistema de refrigeración por flujo continuo diseñado para integrarse con microscopios y espectrómetros. Proporciona una plataforma de enfriamiento en dos etapas (etapa de muestra y blindaje térmico), control de temperatura preciso mediante un controlador dedicado y ambiente bajo vacío para evitar condensación y formación de escarcha.

Características

• Diseñado para uso con microscopio; ventana óptica superior estándar, ventana inferior opcional para medidas de transmisión (1 o 2 ventanas).
• Refrigeración con nitrógeno líquido (LN2) o helio líquido (LHe); opción de sistema LHe de ciclo cerrado disponible.
• Múltiples opciones de conductores eléctricos criogénicos: cable esmaltado de cobre sin oxígeno, hilo de bronce fosforoso de baja conductividad térmica, cable coaxial y triaxial criogénicos.
• Tamaño máximo de muestra estándar: 20 × 20 mm (muestras mayores bajo petición); distancia de muestra ajustable para objetivos de alto aumento.
• Dispositivo de reducción de presión opcional para LN2 para alcanzar ~65 K mínimo; portamuestras y accesorios opcionales (eléctricos, ópticos, magnéticos, imán superconducto, etapa de gran capacidad, desplazamiento 3D).
• Control automático de temperatura con alta estabilidad y vibración mínima; bajo consumo de refrigerante y enfriamiento rápido.

Estructura
El refrigerante se suministra desde un tanque criogénico auto-presurizado a través de un tubo de suministro al criostato, donde se vaporiza para proporcionar refrigeración; los gases de escape se expulsan a través de una salida. La primera etapa enfría la etapa de muestra y la segunda enfría el blindaje térmico circundante para mejorar la uniformidad térmica. Un sensor de temperatura y un calentador están montados en la etapa de muestra; la cámara de la muestra se mantiene en vacío para evitar condensación y escarcha durante el enfriamiento y el control de temperatura.

Parámetros

• Rangos de temperatura generales: 80 K–500 K (LN2) y 6 K–500 K (LHe).
• Rango modelo DXNCMD: 3,2 K–325 K (ampliable a 500 K según configuración).
• Tiempos típicos de enfriamiento: temperatura ambiente a 78 K ≈ 45 min (LN2); temperatura ambiente a 5 K ≈ 90 min (LHe). Específico de modelo: DXNCMD ≈ 20 min (opción de enfriado rápido).
• Tiempo de calentamiento a temperatura ambiente: < 40 min (LHe), < 20 min (LN2).
• Estabilidad de temperatura: ≈ 50 mK (con controlador LH101C).
• Vacío intercapas: < 10⁻⁵ Pa; tiempo de evacuación ≈ 30 min (depende de la bomba).
• Ventanas: 1 o 2 ventanas de sílice fundida, Ø 20 mm.
• Interfaz de puerto de vacío: KF25. Interfaz de control de temperatura: conector de vacío de 6 pines.
• Volúmenes de tanque criogénico: 10 L, 30 L, 50 L (estándar), 100 L.
• Amplitud de vibración: ≈ 20 nm; deriva (1 h): ±1–150 nm (especificación DXNCMD).
• Consumo de helio líquido (aprox.): ≈ 0,7 L/h a 5 K (DXNCMD).
• Peso (DXNCMD): ≈ 3,2 kg.

Especificaciones técnicas

• Modelo: DXNCMD.
• Control de temperatura (típico): LN2 80 K–500 K; LHe 6 K–500 K; DXNCMD 3,2 K–325 K (ampliable a 500 K).
• Rendimiento de enfriamiento: opciones de enfriado rápido (modelo ≈ 20 min); tiempos generales LN2/LHe según indicado.
• Estabilidad de temperatura: ≈ 50 mK.
• Rendimiento de vacío: vacío intercapas < 10⁻⁵ Pa; tiempo de evacuación ≈ 30 min.
• Acceso óptico: 1 o 2 ventanas de sílice fundida, Ø 20 mm; ventana superior estándar, ventana inferior opcional para transmisión.
• Interfaces eléctricas: múltiples opciones de cableado criogénico; conector de 6 pines para control de temperatura.
• Mecánica: diseño compacto; espesor < 50 mm (excluyendo soporte) para la familia de criostatos ópticos DXNCMC/DXNCMD; peso ≈ 3,2 kg (DXNCMD).
• Vibración/deriva: vibración ≈ 20 nm; deriva (1 h) ±1–150 nm.
• Consumo de criógeno y tanques: LHe ≈ 0,7 L/h a 5 K; volúmenes de tanque 10 / 30 / 50 / 100 L.
• Capacidad de muestra: hasta 20 × 20 mm (mayor bajo petición).
