Criostato compacto DXT90 series

de nitrógeno líquidode vacío

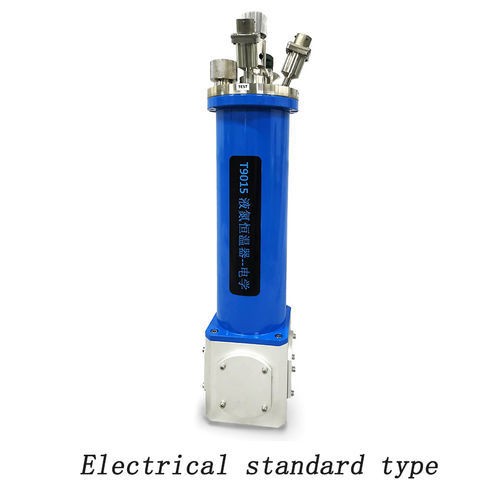

Criostato de nitrógeno líquido - eléctrico
El criostato eléctrico de nitrógeno líquido es un criostato al vacío diseñado para el enfriamiento rápido y el control de temperatura estable de muestras para mediciones eléctricas y electromagnéticas. Utiliza nitrógeno líquido como medio de refrigeración, permite un enfriamiento rápido a temperaturas criogénicas y puede configurarse con múltiples opciones de conectores eléctricos y tamaños de porta-muestras.

Principio de funcionamiento
Rellenar la cámara interna con nitrógeno líquido; ajustando la holgura entre el tapón de control de temperatura y el dedo frío para controlar la fuga de calor y regulando la potencia de calentamiento mediante el controlador de temperatura DXTC-290, la temperatura del criostato puede barrerse rápidamente entre aprox. 80 K–600 K y estabilizarse en un valor fijado. Con la opción de reducción de presión, la temperatura puede reducirse y estabilizarse en 65 K.

Características

• Rango de temperatura: estándar hasta 65 K (rangos típicos: 65–325 K o 65–500 K; opcional hasta 700 K).
• Enfriamiento rápido y alta eficiencia (tiempos de enfriamiento detallados en las especificaciones técnicas).
• La muestra se coloca en una cámara al vacío que proporciona un entorno experimental estable e ideal.
• La capa intermedia de vacío incluye adsorbente de baja temperatura para extender el tiempo de mantenimiento de vacío y el uso de nitrógeno líquido.
• Termómetro de resistencia PT100 para la detección de temperatura (buena estabilidad y repetibilidad).
• Múltiples opciones de configuración para satisfacer distintas necesidades de ensayo; adición de nitrógeno líquido conveniente durante el uso.
• Portamuestras eléctrico con tarjeta de muestra enchufable y bornes fáciles de usar.
• Suministro estándar con 8 conductores de medida; ampliable hasta 32 conductores.
• Estructura compacta adecuada para su uso con imanes en ensayos electromagnéticos (resistividad, magnetorresistencia, efecto Hall, etc.).
• Personalizable según requisitos del cliente.

Opciones de porta-muestras

• DXT9015: 15 x 25 mm, material OFHC (porta-muestras eléctrico estándar con 4 bornes arriba/abajo).
• DXT9020: 20 x 30 mm, material OFHC.
• DXT9030: 30 x 40 mm, material OFHC.

Nota: Todos los criostatos eléctricos estándar se suministran con un porta-muestras; se pueden proporcionar porta-muestras adicionales o personalizados.

Opciones de conectores eléctricos del criostato

• DXT90-8P sinterizado de vidrio ordinario — conector enchufable de 8 pines.
• DXT90-12P sinterizado de vidrio ordinario — conector enchufable de 12 pines.
• DXT90-SMA — opción RF: 0–18 GHz (con cable flexible) o 0–12.4 GHz (con cable semirrígido/semiflexible).
• DXT90-BNC — 0–4 GHz con cable coaxial ordinario.
• DXT90-TRX — conector triaxial (opción de conector triax enchufable).
• DXT90-S — caja de empalmes en acero inoxidable opción.
• DXT90-PTEF — opción de cubierta de cableado en PTFE (carcasa y conector aislados en PTFE para aislar las propiedades eléctricas de la carcasa).

Notas

• El criostato eléctrico estándar tiene dos conectores en la entrega de fábrica: uno para el sensor de temperatura y el calentador, otro para el cableado de medida eléctrica. Para mayor cableado de medida, pueden ser necesarios orificios de montaje o Breakout Boxes.
• Para operación a baja temperatura hasta 65 K, pueden ser necesarios accesorios de reducción de presión (el termostato estándar no incluye medios especiales de reducción de presión).
• El termostato de alta temperatura 700 K puede personalizarse.

Especificaciones técnicas

• Modelo (serie): serie DXT90 (modelos individuales: DXT9015, DXT9015H, DXT9020, DXT9020H, DXT9030, DXT9030H).
• Rango de temperatura por modelo: DXT9015 / DXT9020 / DXT9030: 65–325 K; DXT9015H / DXT9020H / DXT9030H: 65–500 K. (Opcional 700 K disponible bajo petición.)
• Tiempo de enfriamiento: ≤ 25 min (enfriamiento a 80 K); ≤ 40 min (enfriamiento a 65 K).
• Conector eléctrico: enchufe estándar de 8 pines (ampliable).
• Tamaños de porta-muestras: 15 x 25 mm (DXT9015), 20 x 30 mm (DXT9020), 30 x 40 mm (DXT9030).
• Termómetro: termómetro de resistencia PT100 (suministrado calibrado o no calibrado; por defecto no calibrado).
• Estabilidad de temperatura: ±0.01 K (dependiendo del controlador de temperatura).
• Opciones de calentador (por variantes de modelo): opciones de 30 W o 60 W.
• Interfaz de vacío: KF25 estándar.
• Entorno de la muestra: vacío.
• Grado de vacío requerido: ≤ 1 Pa es suficiente.
• Tiempo de mantenimiento de nitrógeno líquido: 6 h @ 80 K; 5 h @ 100 K; 3 h @ 200 K.
• Volumen de la cámara de nitrógeno líquido: estándar 500 ml (personalizable).
• Resumen de instrucciones de selección: El criostato de medición eléctrica está equipado con un conector de medida eléctrica de 8 núcleos (ampliable a 32 núcleos). Opciones de cableado: cable esmaltado, cable PTFE, cable de bronce-fósforo baja temperatura, cable coaxial baja temperatura, etc. Diseño compacto adecuado para pruebas electromagnéticas asistidas por imán (resistividad, magnetorresistencia, efecto Hall).
