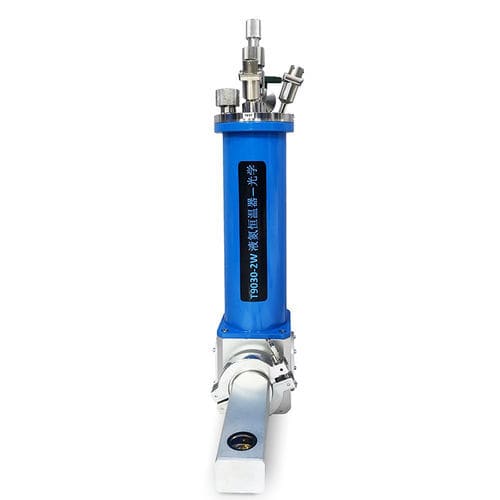

Criostato de vacío DXT91 series

compactode nitrógeno líquidode acero inoxidable

La cámara de muestras se puede cargar por la parte superior utilizando una varilla de muestra Características

• Gama de temperatura 65K-500K (opcional hasta 700K); alta eficiencia y rápida velocidad de enfriamiento.
• Muestra situada en una cámara de vacío para un entorno experimental ideal y estable.
• Capa intermedia de vacío equipada con adsorbente de baja temperatura para aumentar el tiempo de mantenimiento del vacío y ampliar el tiempo de uso del nitrógeno líquido.
• Sensor de temperatura de resistencia de platino PT100 para una buena estabilidad y repetibilidad.
• Múltiples opciones de configuración para satisfacer diferentes necesidades de ensayo.
• Conveniente reposición de nitrógeno líquido durante el uso.
• Posibilidad de equipar el portamuestras óptico con una tarjeta de muestras enchufable y bornes de conexión de fácil uso.
• Posibilidad de personalizarlo según los requisitos del usuario.
• Viene de serie con 8 cables de medición, ampliables a 32.
• Configuración de ventana estándar: dos ventanas de cuarzo fundido (ampliables a cinco); el material de la ventana puede cambiarse según las necesidades.
• Cambios de muestra rápidos (pueden completarse en 5 minutos).
• Tipos de portamuestras disponibles: líquido, polvo/polvo, sólido y portamuestras en bloque.

• DXT9115-4W - 15 × 25 mm, OFHC, portamuestras óptico estándar.
• DXT9115-4W-10LTH - 15 × 25 mm, OFHC, portamuestras óptico estándar con orificio de Φ10 mm.
• DXT9115-4W-H-10LTH - 15 × 25 mm, OFHC, portamuestras óptico estándar con orificio de Φ10 mm.
• DXT9120-4W - 20 × 30 mm, OFHC, soporte óptico estándar (sin orificio).
• DXT9120-4W-15LTH - 20 × 30 mm, OFHC, soporte óptico estándar con orificio de Φ15 mm.
• DXT9120-4W-H-15LTH - 20 × 30 mm, OFHC, soporte óptico estándar con orificio de Φ15 mm.
• DXT9130-4W - 30 × 40 mm, OFHC, soporte óptico estándar (sin orificio).
• DXT9130-4W-20LTH - 30 × 40 mm, OFHC, soporte óptico estándar con orificio de Φ20 mm.
• DXT9130-4W-H-20LTH - 30 × 40 mm, OFHC, soporte óptico estándar con orificio de Φ20 mm.
• DXPSC-10 - Contenedor de muestras de polvo de cuarzo de Φ10 mm (contenedor de polvo con ventana de cuarzo de 10 mm en un lado).
• Nota: Todos los criostatos ópticos estándar se envían con un portamuestras; se pueden suministrar portamuestras adicionales/personalizados bajo pedido. Placa de presión incluida para fijar muestras ópticas; su apertura coincide con el orificio de luz.

• DXT91-8P sinterizado de vidrio ordinario - conector eléctrico ordinario de enchufe rápido de 8 patillas.
• DXT91-12P sinterizado de vidrio ordinario - conector eléctrico ordinario de enchufe rápido de 12 patillas.
• DXT91-SMA - opciones: 0-18 GHz con cable blando; 0-12,4 GHz equipado con cables semirrígidos y semiflexibles.
• DXT91-BNC - 0-4 GHz con cable coaxial ordinario.
• DXT91-TRX - conector triaxial (conector triaxial de enchufe rápido disponible).
• DXT91-S - caja de conexiones de acero inoxidable (carcasa y placa de cableado conectadas a tierra integralmente).
• DXT91-PTEF - opción de cubierta de cableado de PTFE (placa aislante de PTFE en la carcasa; propiedades eléctricas de la carcasa y del conector independientes).
• Observaciones: Los criostatos salen de fábrica con dos conectores (uno para el sensor de temperatura/calentador, otro para otras mediciones); las líneas de prueba adicionales pueden requerir orificios de montaje o cajas de conexiones. Para el funcionamiento a 65K, se requieren los accesorios de reducción de presión correspondientes.

• Modelos: DXT9115-4W, DXT9115-4W-H, DXT9120-4W, DXT9120-4W-H, DXT9130-4W, DXT9130-4W-H (serie DXT91).
• Rangos de temperatura según modelo: DXT9115-4W / DXT9120-4W / DXT9130-4W - 65-325 K; DXT9115-4W-H / DXT9120-4W-H / DXT9130-4W-H - 65-500 K. (Rango de temperatura de envío estándar 80K-500K; ampliable a 65K-500K.)
• Tiempo de enfriamiento: ≤ 25 min.
• Ventana óptica (estándar): cuatro ventanas - los tamaños dependen del modelo (ejemplos en la tabla de productos: Cuatro Φ15×1,5, Cuatro Φ20×1,5, Cuatro Φ30×1,5 según modelo).
• Conector del cable de prueba: conector del cable de medición estándar de 8 núcleos; conectores coaxiales y de microondas opcionales; posibilidad de breakout o conectores adicionales.
• Entorno de la muestra: muestra colocada en vacío.
• Interfaz de vacío: interfaz KF25 estándar.
• Grado de vacío: ≤ 1 Pa es suficiente.
• Termómetro: Termómetro de resistencia de platino PT100 (disponible calibrado y sin calibrar; por defecto sin calibrar).
• Estabilidad de temperatura: ±0,01 K (depende del controlador de temperatura DXTC-290).
• Calentador: disponible en variantes de 30 W o 60 W (depende del modelo).
• Tiempo de mantenimiento en nitrógeno líquido: valores de ejemplo - 6 h @ 80 K; 5 h @ 100 K; 3 h @ 200 K.
• Volumen de la cámara de nitrógeno líquido: estándar 500 mL (personalizable).
• Ámbito de aplicación: ensayos espectrales, reacción fotoeléctrica, Raman, electroluminiscencia, fotoluminiscencia, etc.
