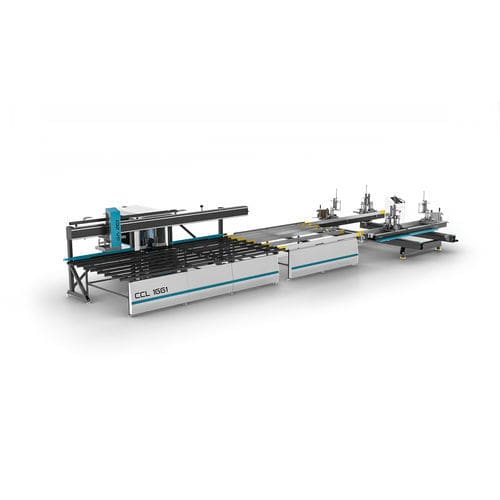

Línea de soldadura y limpieza de esquina CCL 1661

manualautomáticarobotizada

Descripción del producto
Línea CCL 1661 de soldadura a cuatro esquinas y limpieza de ángulos en PVC controlada por CNC, diseñada para integrar soldadura, unidad de enfriamiento, transferencia robotizada y mecanizado de esquinas. Tras la soldadura en la DK 540, el marco se dirige automáticamente a la unidad de enfriamiento (SA 251). La unidad robotizada (SA 261) toma y gira los marcos hacia la máquina de limpieza CNC (CNC 609 o CNC 611) para el ciclo de limpieza de esquinas.

Especificaciones técnicas
Alimentación: 12 kW / 400V AC 3P PE 50/60 Hz.
Velocidad de husillo (fresa): 6000 RPM
Velocidad de corte/rotación (sierra): 18.000 RPM
Diámetro de disco / agujero: D: Ø250 mm - d: 30/32 mm
Caudal aire / refrigerante: 150 L/min.
Presión de aire: 6-8 bar
Dimensiones (L x A x H): 2472 x 11725 x 207 (según ficha)
Peso: 3931 / 3776 kg

Características generales

• Programa de limpieza de perfiles personalizado Yılmaz
• Modos de operación manual y automático
• Reconocimiento automático de perfil de hoja y marco
• Sistema de medición de ancho y altura del perfil
• 11 juegos de cuchillas automáticas para limpieza de perfiles
• Cuchillas separadas para perfiles de color y blancos
• Sistema de lubricación central automático
• Interfaz de pantalla táctil basada en Windows
• Transferencia de programas vía memoria USB
• Conexión remota y soporte técnico
• Panel de control móvil
• Cambio de velocidad durante el proceso
• Capacidad: 220 marcos / 8 h (con CNC 609) o 270 marcos / 8 h (con CNC 611)
• Alarmas y avisos visibles en pantalla
• Sistemas de control de fase y baja presión
• Limpieza de las cuatro esquinas y transferencia final con robot de rotación automática
• Movimiento automático en 2 o 4 ejes
• Transición automática entre rangos de soldadura 0,2–2,0 mm (función Yılmaz)
• Operación automática integrada con lector de códigos de barras o modo manual por dimensiones introducidas
• Soldadura de hoja tipo lame
• Entrada y almacenamiento de parámetros de soldadura en pantalla
• Reemplazo rápido de teflón
• Capacidad de crear hasta 1000 recetas de perfil
• Monitorización de tiempos de proceso durante la operación
• Colocación fácil de perfiles largos en la unidad de soldadura
• Modos de operación en mm o pulgadas
• Dimensión máxima de cuadrado rotado por SA 261: 2200 x 2200 mm (cuadrados mayores rotados manualmente)

Accesorios estándar

• Máquina de soldadura de cuatro cabezas DK 540
• Unidad de enfriamiento SA 251
• Mecanismo robot SA 261
• Máquina de limpieza de esquinas CNC 609
• Máquina de limpieza de esquinas CNC 611
• Total de 11 herramientas: sierra de limpieza, cuchillas de raspado internas y fresas
• Meseta de soporte para ventana cepillada

Accesorios opcionales

• Sistema de prensado de gomas CS 240
• Kit de sujeción DK 540 para hoja lame
• Kit de utillaje DK 540 para soldadura

Video del producto
Video oficial disponible (YouTube).

Características técnicas

• Modelo: CCL 1661
• Control: Línea CNC de soldadura y limpieza cuatro‑esquinas; movimiento 2 o 4 ejes
• Potencia: 12 kW / 400V AC 3P PE 50/60 Hz
• Velocidades herramientas: 6000 RPM (fresa), 18.000 RPM (sierra)
• Diámetro disco: Ø250 mm, agujero 30/32 mm
• Aire / refrigerante: 150 L/min, 6-8 bar
• Dimensiones: 2472 x 11725 x 207
• Peso: 3931 / 3776 kg
• Rendimiento: 220 marcos / 8 h (CNC 609) o 270 marcos / 8 h (CNC 611)
• Automatización: SA 251, SA 261, reconocimiento de perfiles, transferencia USB, soporte remoto
• Herramientas: 11 cuchillas/herramientas incluyendo sierra de limpieza, cuchillas internas y fresas
