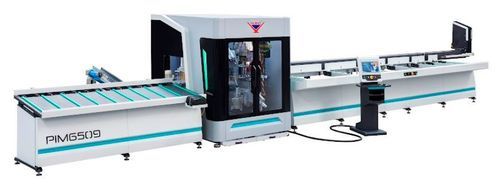

Centro de mecanizado 8 ejes PIM 6509

horizontalpara PVC11 herramientas

Descripción
PIM 6509 es un centro de mecanizado CNC de 8 ejes diseñado para procesar perfiles de PVC (marcos y hojas). Realiza operaciones en las cuatro caras: fresado, apertura de orificios para llaves, ranuras de agua, orificios para bisagras y asas, marcado y corte con hoja. Permite fresado y corte simultáneo. El alimentador automático admite 7 perfiles y una pinza neumática de 3 ejes asegura la manipulación y el posicionamiento. El software de optimización reduce el desperdicio y la trazabilidad se consigue mediante códigos de barras para soldadura/ensamblaje.

CARACTERÍSTICAS PRINCIPALES

• Control servo CNC de 8 ejes para movimientos sincronizados
• Alimentación, transporte, posicionamiento, corte y transferencia totalmente automatizados
• Procesamiento en las cuatro caras: fresado, orificios para llaves, ranuras de agua, orificios de bisagras/asa, marcado, corte con hoja
• Pinza neumática 3 ejes para manipulación precisa
• Sujeción horizontal y vertical durante el serrado
• Capacidad de procesamiento: 2.200–2.400 metros lineales / 8 horas
• Transportador automático con capacidad para 7 perfiles
• Hoja de sierra de corte descendente Ø550 mm, ajuste 30°–150°
• Optimización en máquina para minimizar residuos
• Conexión de escritorio remoto para soporte técnico
• Interfaz compatible con CAD y PC Windows con pantalla táctil 15,6"
• Integración con máquinas de soldadura CNC, limpieza de esquinas y atornillado
• Reconocimiento automático de perfiles (base de datos)
• Sistema de lubricación automática e iluminación interior LED

ACCESORIOS DE SERIE

• 11 herramientas (fresas y brocas)
• Impresora de códigos de barras
• Valla de seguridad alrededor de la máquina
• Teclado y ratón

ACCESORIOS OPCIONALES

• Transportador de virutas angular
• Equipo logístico de taller (ver documentación técnica)
• Disco de repuesto Ø550 mm
• Fresas de repuesto (ver documentación técnica)
• Aspirador de virutas VCE 4000

TABLA DE ESPECIFICACIONES TÉCNICAS
Velocidad husillo / fresado: 2.440 RPM
Velocidad sierra: 18.000 RPM
Diámetro hoja / diámetro interior: D: Ø550 mm · d: Ø30 mm
Consumo de aire / neumático: 250 L/min.
Dimensiones totales (A x L x H): 279 x 1.344 x 231 (unidades según fuente)
Peso máquina: 3.650 Kg

CARACTERÍSTICAS / ESPECIFICACIONES TÉCNICAS

• Control CNC de 8 ejes
• Alimentador automático para 7 perfiles
• Capacidad productiva: 2.200–2.400 m lineales / 8 horas
• Pinza neumática 3 ejes para posicionamiento
• Hoja de sierra Ø550 mm con angulación 30°–150°
• Fresado y corte simultáneo
• Optimización dinámica para minimizar residuos
• PC Windows con pantalla táctil 15,6" y soporte remoto
• Sistema de lubricación automática e iluminación LED interior
