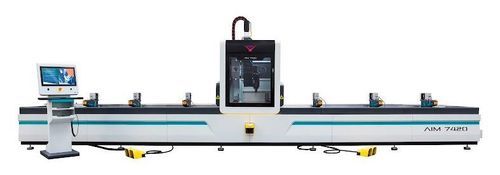

Centro de caudal y de mecanizado multifunción AIM 7420

CNCpara perfiles de aluminiopara perfiles PVC

Descripción general
El AIM 7420 es un centro de mecanizado y corte de perfiles CNC de 4 ejes diseñado para el mecanizado de perfiles de aluminio y PVC, aleaciones de bajo carbono y perfiles de acero de pared delgada. El cuarto eje permite trabajar en tres superficies del perfil. La operación de doble estación posibilita el procesamiento continuo: mientras una estación se mecaniza, el operario prepara la otra. CAMPROX ofrece reconocimiento y posicionamiento automático de las mordazas. El almacén admite hasta 11 herramientas, incluida una hoja de sierra Ø180 mm. Un armario metálico de insonorización rodea la cabeza de mecanizado para mejorar la seguridad del operario.

Características clave

• Movimiento CNC a 4 ejes para taladro, ranurado, relieve de esquina, corte con sierra, roscado y taladrado por flujo en tres superficies.
• Funcionamiento en doble estación para procesamiento ininterrumpido (modelos AIM 7420).
• Almacén de 11 posiciones que incluye fresas y sierra Ø180 mm.
• Taladrado por flujo y roscado rígido M4–M10 con husillo con encoder disponible en la variante AIM 7420T.
• Reconocimiento y posicionamiento automático de las mordazas mediante CAMPROX.
• Armario metálico de insonorización alrededor de la cabeza de mecanizado para contención de ruido y seguridad.
• Unidad de refrigeración de herramientas controlada por PLC con 2 salidas y lubricación por cartucho para los ejes X, Y y Z.
• Mordazas neumáticas estándar: 8 para AIM 7420 (4 para AIM 4420), ampliables; 2 apoyos neumáticos para reajuste en X.
• Pantalla táctil en color de 21 pulgadas, programación ISO 'G' e importación de programas vía USB.
• Asistencia técnica remota y interfaz multilingüe.
• Seguridad operativa garantizada por un sistema de escaneo de campo de 3 zonas e iluminación LED en el armario.

Accesorios de serie

• Software CAMPROX para programación CNC.
• Teclado y ratón para programación.
• Valla de seguridad alrededor de la máquina.
• 8 mordazas neumáticas para perfiles (AIM 7420).
• 2 apoyos neumáticos.
• Bandeja de virutas en el bastidor de la máquina.

Accesorios opcionales

• Juego de herramientas de corte, portaherramientas y pinzas.
• Software CAD-EXTRACT para archivos IGES.
• Dispositivo automático de medición de longitud de herramienta.
• Cinta transportadora para extracción de virutas.
• Soplador de niebla de aceite.
• Kit de hojas de sierra especiales y hoja de repuesto Ø180 x 5 x d: Ø30 Z=45.
• Mando portátil.
• Sistema de presión de mordaza ajustable y 4 mordazas adicionales en opción.
• Lector de códigos de barras.

Especificaciones técnicas
Potencia eléctrica: 18 kW / 400V AC 3P+PE / 50/60 Hz.
Velocidad husillo fresado: 3 000 RPM.
Velocidad husillo sierra: 20 000 RPM.
Diámetro sierra: D: Ø180 x d: Ø30 mm.
Caudal aire/refresco: 250 L/min.
Presión de aire: 6–8 bar.
Dimensiones (LxWxH): 180 x 885 x 275.
Peso del producto: 3810.0 kg.

Características técnicas

• Modelo: AIM 7420 — centro de mecanizado y corte de perfiles CNC 4 ejes.
• Doble estación automática para procesamiento continuo.
• Almacén de 11 herramientas incluyendo sierra Ø180 mm.
• Posicionamiento automático de mordazas con CAMPROX; 8 mordazas neumáticas estándar (AIM 7420).
• Taladrado por flujo y roscado rígido M4–M10 en la variante AIM 7420T.
• Pantalla táctil a color de 21"; programación ISO 'G'; importación vía USB.
• Seguridad: armario de insonorización y escáner de 3 zonas.
• Refrigeración de herramientas PLC, lubricación por cartucho y iluminación LED.
