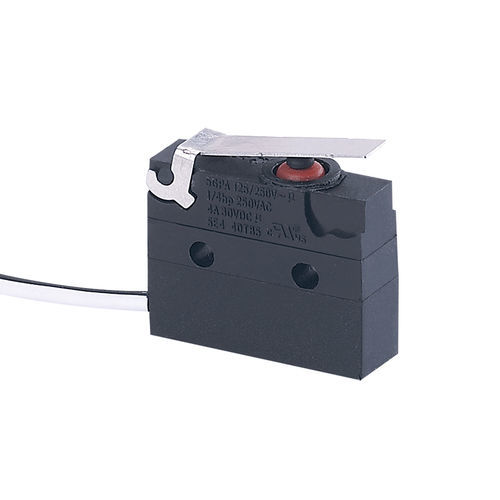

Microrruptor de palanca FSK-18-D-031

SPSTresistente al aguaIP67

Descripción general
El FSK-18-D-031 es un microinterruptor estanco de la serie FSK-18 Mid Series diseñado para aplicaciones de control eléctrico compactas. Está disponible en varias variantes de corriente y tensión y cuenta con múltiples homologaciones internacionales, adecuado para equipos industriales y OEM.

Características clave

• Opciones de corriente: 0.1A / 0.5A / 5(2)A / 10(3)A
• Valores de tensión: AC 125V / 250V; DC 5V / 36V
• Homologaciones: UL, cUL (CSA), VDE, ENEC, CQC

Tabla de dimensiones
El plano dimensional y la tabla de tamaños se facilitan en la página del producto como imagen para referencia mecánica precisa.

Características técnicas del interruptor (tabla)

• Ítem 1 — Clasificación eléctrica: 0.1A 250VAC (otras clasificaciones disponibles según variante)
• Ítem 2 — Fuerza de actuación: 1.0 ~ 2.5 N
• Ítem 3 — Resistencia de contacto: ≤ 300 mΩ
• Ítem 4 — Resistencia de aislamiento: ≥ 100 MΩ (500 VDC)
• Ítem 5 — Tensión dieléctrica: 500 V entre bornes no conectados; 1500 V entre bornes y la carcasa metálica
• Ítem 6 — Vida eléctrica: ≥ 50.000 ciclos
• Ítem 7 — Vida mecánica: ≥ 100.000 ciclos
• Ítem 8 — Temperatura de funcionamiento: -25 ~ 105 °C
• Ítem 9 — Frecuencia de funcionamiento: eléctrica 15 ciclos/min; mecánica 60 ciclos/min
• Ítem 10 — Prueba de vibración: 10 ~ 55 Hz; amplitud 1.5 mm; en tres direcciones
• Ítem 11 — Soldabilidad: >80% de la parte sumergida cubierta; temperatura de soldado 235 ± 5 °C (inmersión 2 ~ 3 s)
• Ítem 12 — Resistencia al calor de soldado: soldadura por inmersión 260 ± 5 °C 5 ± 1 s; soldadura manual 300 ± 5 °C 2 ~ 3 s
• Ítem 13 — Condiciones de ensayo: ambiente 20 ± 5 °C; humedad relativa 65 ± 5% RH; presión atmosférica 86 ~ 106 kPa

Especificaciones / datos técnicos

• Modelo: FSK-18-D-031
• Serie: FSK-18 Mid Series
• Ejemplos de clasificación eléctrica: 0.1A 250VAC (variantes disponibles)
• Fuerza de actuación: 1.0 ~ 2.5 N
• Resistencia de contacto: ≤ 300 mΩ
• Resistencia de aislamiento: ≥ 100 MΩ (500 VDC)
• Vida eléctrica: ≥ 50.000 ciclos; vida mecánica: ≥ 100.000 ciclos
• Rango de temperatura de funcionamiento: -25 ~ 105 °C
• Tolerancia a vibraciones: 10 ~ 55 Hz, amplitud 1.5 mm
• Soldadura: especificaciones para inmersión y soldadura manual proporcionadas
• Homologaciones: UL, cUL (CSA), VDE, ENEC, CQC
