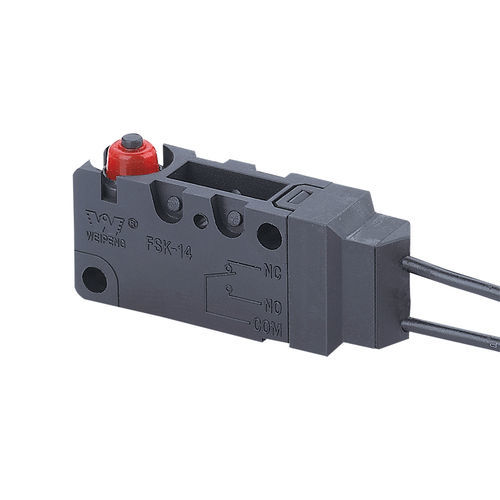

Microrruptor de palanca FSK-14-1-5A-037

SPSTestanco al aguaIP67

Descripción general
Microinterruptor compacto de acción por disparo FSK-14-1-5A-037, diseñado para conmutación de señales y control en aplicaciones industriales y electrodomésticos. Ejemplos de corriente: 5(2)A / 10(3)A; tensiones AC 125 V / 250 V y DC 30 V. Aprobaciones: UL, cUL (CSA), VDE, ENEC, CQC.

Especificaciones técnicas clave

• Modelo: FSK-14-1-5A-037
• Ejemplos de clasificación eléctrica: 0,1A 250VAC (datos de tabla); clasificaciones típicas 5(2)A / 10(3)A
• Fuerza de operación: 1,0–2,5 N
• Resistencia de contacto: ≤300 mΩ
• Resistencia de aislamiento: ≥100 MΩ (500 VDC)
• Tensión dieléctrica: 500 V (entre terminales); 1500 V (entre terminales y marco metálico)
• Vida eléctrica: ≥50.000 ciclos
• Vida mecánica: ≥100.000 ciclos
• Rango de temperatura de funcionamiento: -25 a 105 °C
• Frecuencia de funcionamiento: eléctrica 15 ciclos; mecánica 60 ciclos
• Resistencia a vibraciones: 10–55 Hz, amplitud 1,5 mm
• Soldabilidad: >80 % de la parte sumergida cubierta; temperatura de soldadura por inmersión 235±5 °C (2–3 s)
• Resistencia al calor de la soldadura: inmersión 260±5 °C (5±1 s); soldadura manual 300±5 °C (2–3 s)
• Condiciones de prueba: ambiente 20±5 °C; humedad relativa 65±5 % RH; presión atmosférica 86–106 kPa

Aplicaciones

• Sistemas de control industrial e instrumentación
• Electrodomésticos y controles HVAC
• Telecomunicaciones y equipos de oficina
• Energía electrónica y sistemas auxiliares en automoción

Conformidad y calidad

• Aprobado: UL, cUL (CSA), VDE, ENEC, CQC
• Fabricado y probado bajo las condiciones eléctricas y ambientales definidas en las especificaciones

Pedidos y disponibilidad

• Modelo estándar: FSK-14-1-5A-037. Otras configuraciones de contacto y valores disponibles bajo petición
• Contacte al proveedor para ficha técnica, plazos, cantidades mínimas y muestras
