Microrruptor de palanca FSK-14-1X-5A-030-TD1.125
SPSTestanco al aguaIP67

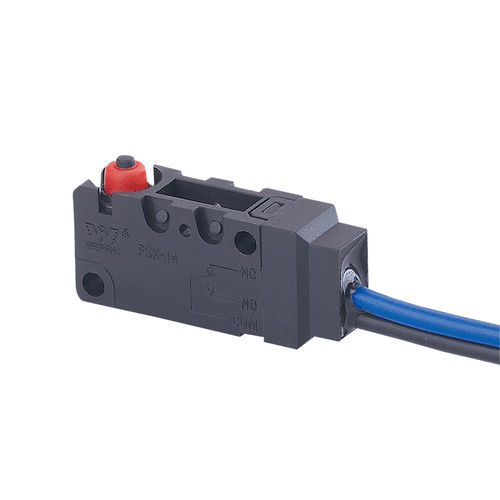

Microrruptor de palanca - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / estanco al agua / IP67
Microrruptor de palanca - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / estanco al agua / IP67
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Yueqing Tongda Wire Electric Factory

Características

Tipo
de palanca
Configuración de contacto
SPST
Nivel de protección
UL, estanco al agua, IP67
Normas
CQC, C-US UL
Otras características
AC, de corte, de rearme, cerrado, micro
Corriente primaria

5 A, 10 A

Tensión

125 V, 250 V

Diámetro/largo

37,1 mm
(1,5 in)

Temperatura de funcionamiento

Máx.: 85 °C
(185 °F)

Mín.: -25 °C
(-13 °F)

Ancho

10,3 mm
(0,4 in)

Altura

15,9 mm
(0,6 in)

Descripción

Descripción del producto
  • Modelo: FSK-14-1X-5A-030-TD1.125 (serie FSK-14 Big)
  • Corriente nominal: 5(2)A / 10(3)A
  • Tensión nominal: AC 125V / 250V, DC 30V
  • Certificaciones: UL, cUL (CSA), VDE, ENEC, CQC
  • Aplicaciones típicas: paneles de control, instrumentación y aparatos eléctricos que requieren conmutación de acción instantánea compacta


Tabla de tamaños
Imagen de la tabla de tamaños disponible en la página del producto.

Características técnicas del interruptor
  • Clasificación eléctrica (detallada): 0,1A @ 250VAC
  • Fuerza de actuación: 1,0–2,5 N
  • Resistencia de contacto: ≤ 300 mΩ
  • Resistencia de aislamiento: ≥ 100 MΩ (500 VDC)
  • Tensión dieléctrica: 500 V (0,5 mA / 60 s) entre bornes no conectados; 1500 V (0,5 mA / 60 s) entre bornes y chasis metálico
  • Vida eléctrica: ≥ 50.000 ciclos
  • Vida mecánica: ≥ 100.000 ciclos
  • Temperatura de funcionamiento: -25 a 105 °C
  • Frecuencia de funcionamiento: eléctrica 15 ciclos/min; mecánica 60 ciclos/min
  • Resistencia a vibraciones: 10–55 Hz, amplitud 1,5 mm, tres direcciones
  • Soldabilidad: ≥ 80% de las partes sumergidas deben cubrirse con soldadura; soldadura por ola: 235±5 °C, tiempo de inmersión 2–3 s
  • Resistencia al calor de soldadura: inmersión 260±5 °C, 5±1 s; soldadura manual 300±5 °C, 2–3 s
  • Condiciones de prueba: temperatura ambiente 20±5 °C; humedad relativa 65±5% RH; presión atmosférica 86–106 kPa


Especificaciones técnicas
  • Modelo: FSK-14-1X-5A-030-TD1.125
  • Corriente: 5(2)A / 10(3)A
  • Tensión: AC 125V / 250V; DC 30V
  • Certificaciones: UL, cUL (CSA), VDE, ENEC, CQC
  • Clasificación eléctrica (detallada): 0,1A @ 250VAC
  • Fuerza de actuación: 1,0–2,5 N
  • Resistencia de contacto: ≤ 300 mΩ
  • Resistencia de aislamiento: ≥ 100 MΩ (500 VDC)
  • Tensión dieléctrica: 500 V/0,5 mA/60 s (entre bornes no conectados); 1500 V/0,5 mA/60 s (entre bornes y chasis metálico)
  • Vida eléctrica: ≥ 50.000 ciclos
  • Vida mecánica: ≥ 100.000 ciclos
  • Temperatura de funcionamiento: -25 a 105 °C
  • Frecuencia de funcionamiento: eléctrica 15 ciclos/min; mecánica 60 ciclos/min
  • Vibraciones: 10–55 Hz, amplitud 1,5 mm
  • Soldadura / Resistencia al calor: inmersión 260±5 °C 5±1 s; soldadura manual 300±5 °C 2–3 s; soldabilidad ≥ 80 %; refusión 235±5 °C 2–3 s
  • Condiciones de prueba: 20±5 °C; 65±5% RH; 86–106 kPa
