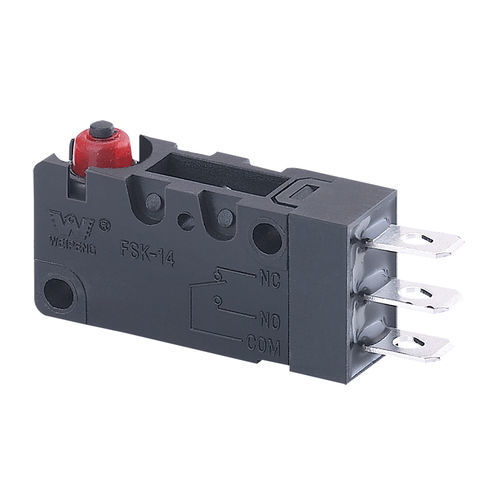

Microrruptor SPDT FSK-14-5A-007-TD1.125

C22.2CQCC-US UL

Descripción del producto
Microinterruptor FSK-14-5A-007-TD1.125. Corrientes nominales 5(2)A y 10(3)A con clasificación de contacto 0.1A 250VAC. Aplicable a AC 125V/250V y 30 V CC. Homologaciones: UL, cUL (CSA), VDE, ENEC, CQC.

Tabla de dimensiones
Consulte la imagen de la tabla de dimensiones del producto para detalles dimensionales y puntos de montaje.

Características técnicas del interruptor

• 1 - (Calificación eléctrica): 0.1A 250VAC
• 2 - (Fuerza de accionamiento): 1.0 ~ 2.5N
• 3 - (Resistencia de contacto): ≤ 300mΩ
• 4 - (Resistencia de aislamiento): ≥ 100MΩ (500VDC)
• 5 - (Tensión dieléctrica): Entre terminales no conectados: 500V / 0.5mA / 60s; Entre terminales y carcasa metálica: 1500V / 0.5mA / 60s
• 6 - (Vida eléctrica): ≥ 50.000 ciclos
• 7 - (Vida mecánica): ≥ 100.000 ciclos
• 8 - (Temperatura de funcionamiento): -25 ~ 105°C
• 9 - (Frecuencia de funcionamiento): Eléctrica: 15 ciclos/min; Mecánica: 60 ciclos/min
• 10 - (Resistencia a vibraciones): Frecuencia: 10 ~ 55Hz; Amplitud: 1.5mm; Tres direcciones
• 11 - (Soldabilidad): ≥ 80% de la parte sumergida deberá estar cubierta por soldadura; Temperatura de soldadura: 235±5°C; Tiempo de inmersión: 2 ~ 3s
• 12 - (Resistencia al calor de soldadura): Soldadura por inmersión: 260±5°C 5±1s; Soldadura manual: 300±5°C 2 ~ 3s
• 13 - (Condiciones de prueba): Temp. ambiente: 20±5°C; Humedad relativa: 65±5% HR; Presión atmosférica: 86 ~ 106 kPa

Especificaciones

• Clasificación eléctrica: 0.1A 250VAC
• Corrientes nominales: 5(2)A y 10(3)A
• Fuerza de accionamiento: 1,0–2,5 N
• Resistencia de contacto: ≤ 300 mΩ
• Resistencia de aislamiento: ≥ 100 MΩ (500 VDC)
• Resistencia dieléctrica: 500 V (entre terminales), 1500 V (entre terminales y carcasa metálica)
• Vida eléctrica: ≥ 50.000 ciclos
• Vida mecánica: ≥ 100.000 ciclos
• Temperatura de funcionamiento: -25 a 105 °C
• Vibración: 10–55 Hz, amplitud 1,5 mm, tres direcciones
• Soldabilidad: ≥ 80% de cobertura en inmersión; parámetros de soldadura y resistencia térmica según especificado
• Condiciones de prueba: 20±5°C, 65±5% HR, 86–106 kPa
