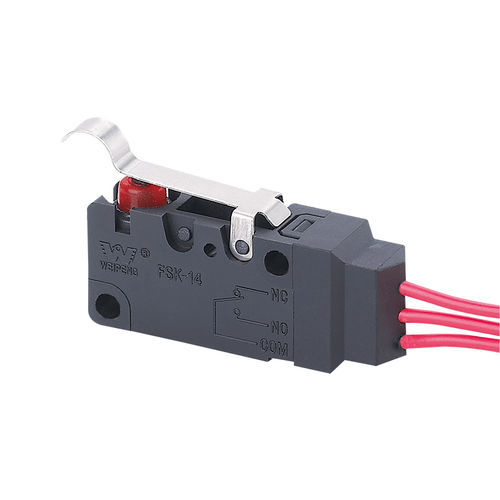

Microrruptor SPDT FSK-14-5A-036

CQCC-US ULENEC

Descripción del producto
Microinterruptor subminiatura de acción rápida para aplicaciones de control y señalización. Intensidades nominales: 5(2)A y 10(3)A. Tensiones: AC 125V / 250V, DC 30V. Certificaciones: UL, cUL (CSA), VDE, ENEC, CQC.

Tabla de dimensiones
Consulte la imagen de la tabla de dimensiones disponible en la página del producto.

Características técnicas del interruptor (tabla)
ITEM / (parámetro técnico) / Valor
1) (Clasificación eléctrica) / 0.1A 250VAC
2) (Fuerza de operación) / 1.0 ~ 2.5N
3) (Resistencia de contacto) / ≤ 300 mΩ
4) (Resistencia de aislamiento) / ≥ 100 MΩ (500 VDC)
5) (Tensión dieléctrica) (entre terminales no conectados) / 500 V / 0.5 mA / 60 s
(entre terminales y el bastidor metálico) / 1500 V / 0.5 mA / 60 s
6) (Vida eléctrica) / ≥ 50,000 ciclos
7) (Vida mecánica) / ≥ 100,000 ciclos
8) (Temperatura de funcionamiento) / -25 ~ 105 °C
9) (Frecuencia de operación) / (eléctrica): 15 ciclos; (mecánica): 60 ciclos
10) (Resistencia a vibraciones) / Frecuencia: 10 ~ 55 Hz; Amplitud: 1.5 mm; Tres direcciones
11) (Soldabilidad) / Más del 80 % de la parte sumergida debe estar cubierta con soldadura; Temperatura de soldadura: 235 ± 5 °C (Tiempo de inmersión): 2 ~ 3 s
12) (Resistencia al calor de soldadura) / (Soldadura por inmersión): 260 ± 5 °C, 5 ± 1 s; (Soldadura manual): 300 ± 5 °C, 2 ~ 3 s
13) (Condiciones de prueba) / Temperatura ambiente: 20 ± 5 °C; Humedad relativa: 65 ± 5 % HR; Presión atmosférica: 86 ~ 106 kPa

Especificaciones técnicas

• Modelo: FSK-14-5A-036
• Intensidades nominales: 5(2)A y 10(3)A
• Ejemplo de clasificación eléctrica: 0.1A 250VAC
• Fuerza de operación: 1.0 ~ 2.5 N
• Resistencia de contacto: ≤ 300 mΩ
• Resistencia de aislamiento: ≥ 100 MΩ (medida a 500 VDC)
• Rigidez dieléctrica: 500 V (terminales no conectados), 1500 V (terminales a bastidor metálico); corriente de prueba 0.5 mA, 60 s
• Vida eléctrica: ≥ 50,000 ciclos
• Vida mecánica: ≥ 100,000 ciclos
• Rango de temperatura de funcionamiento: -25 °C a 105 °C
• Frecuencia de operación: eléctrica 15 ciclos, mecánica 60 ciclos
• Vibración: 10–55 Hz, amplitud 1.5 mm, tres direcciones
• Soldabilidad: >80 % de la parte sumergida cubierta; temp. de soldadura 235 ± 5 °C, inmersión 2–3 s
• Resistencia térmica de soldadura: soldadura por inmersión 260 ± 5 °C (5 ± 1 s); soldadura manual 300 ± 5 °C (2–3 s)
• Condiciones de prueba: 20 ± 5 °C, 65 ± 5 % HR, 86–106 kPa
• Certificaciones: UL, cUL (CSA), VDE, ENEC, CQC
