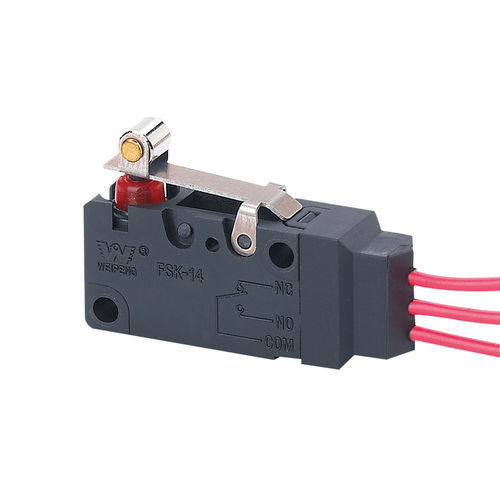

Microrruptor de palanca FSK-14-5A-035

SPDTresistente al aguapara entorno difícil

Descripción del producto
El FSK-14-5A-035 es un microinterruptor de fin de carrera estanco con palanca convencional momentánea y cable preinstalado de 200 mm. Se ofrece con opciones de corriente típicas hasta 10A a 125VAC/250VAC y es apto para aplicaciones que requieren un actuador sellado y compacto para detección de posición y control.

Clasificaciones básicas y aprobaciones

• Opciones de corriente referenciadas: 5(2)A / 10(3)A
• Tensión: AC 125V / 250V, DC 30V
• Aprobaciones: UL, cUL (CSA), VDE, ENEC, CQC

Características técnicas del interruptor

• 1 — Clasificación eléctrica — 0.1A 250VAC
• 2 — Fuerza de actuación — 1.0 ~ 2.5 N
• 3 — Resistencia de contacto — ≤ 300 mΩ
• 4 — Resistencia de aislamiento — ≥ 100 MΩ (500 VDC)
• 5 — Tensión dieléctrica — Entre bornas no conectadas: 500 V / 0.5 mA / 60 s; Entre bornas y carcasa metálica: 1500 V / 0.5 mA / 60 s
• 6 — Vida eléctrica — ≥ 50.000 ciclos
• 7 — Vida mecánica — ≥ 100.000 ciclos
• 8 — Temperatura de funcionamiento — -25 ~ 105 °C
• 9 — Frecuencia de funcionamiento — Eléctrica: 15 ciclos/min; Mecánica: 60 ciclos/min
• 10 — Resistencia a vibraciones — Frecuencia: 10 ~ 55 Hz; Amplitud: 1.5 mm; Direcciones: tres ejes
• 11 — Soldabilidad — >80% de la parte sumergida debe cubrirse con soldadura; Temperatura de soldadura: 235 ± 5 °C; Tiempo de inmersión: 2 ~ 3 s
• 12 — Resistencia al calor de soldadura — Soldadura por inmersión: 260 ± 5 °C durante 5 ± 1 s; Soldadura manual: 300 ± 5 °C durante 2 ~ 3 s
• 13 — Condiciones de prueba — Ambiente: 20 ± 5 °C; Humedad relativa: 65 ± 5 % RH; Presión atmosférica: 86 ~ 106 kPa

Orientación medioambiental
Las condiciones medioambientales influyen de forma importante en la elección de un microinterruptor estanco. Identifique contaminantes en aire, líquidos en contacto y el rango de temperatura de funcionamiento esperado. Para entornos severos o críticos seleccione un interruptor sellado con la gama de temperatura apropiada. Los microinterruptores de alta fiabilidad pueden operar aproximadamente de -54 °C a 178 °C. Las aplicaciones que requieren corrientes mayores (por ejemplo, detectores de nivel que accionan bombas) deben emplear interruptores con clasificaciones superiores, como 20A o 25A a 125VAC o 250VAC.

Características / especificaciones técnicas

• Modelo: FSK-14-5A-035 (parte de la serie FSK-14)
• Corrientes típicas en la hoja de datos: 5(2)A, 10(3)A; ejemplos hasta 10A a 125VAC/250VAC
• Clasificación eléctrica (listada para pruebas): 0.1A 250VAC
• Fuerza de actuación: 1.0 ~ 2.5 N
• Resistencia de contacto: ≤ 300 mΩ
• Resistencia de aislamiento: ≥ 100 MΩ (500 VDC)
• Rigidez dieléctrica: 500 V (entre circuitos), 1500 V (a carcasa metálica) según condiciones de prueba
• Vida eléctrica: ≥ 50.000 ciclos; Vida mecánica: ≥ 100.000 ciclos
• Temperatura de funcionamiento: -25 °C a 105 °C
• Vibración: 10 ~ 55 Hz, amplitud 1.5 mm
• Detalles de soldabilidad y resistencia térmica para soldadura por inmersión y manual
• Condiciones de ensayo: 20 ± 5 °C; 65 ± 5 % RH; presión atmosférica 86 ~ 106 kPa
• Certificaciones: UL, cUL (CSA), VDE, ENEC, CQC
