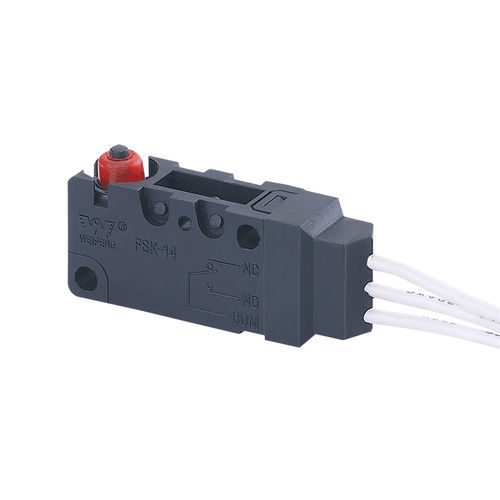

Microrruptor de palanca FSK-14-5A-027-TD1.125

basculanteSPDTresistente al agua

Descripción del producto
Interruptor pulsador estanco momentáneo, modelo FSK-14-5A-027-TD1.125. Corrientes nominales: 5(2)A / 10(3)A. Tensiones nominales: AC 125V / 250V, DC 30V. Certificaciones: UL, cUL (CSA), VDE, ENEC, CQC. Indicado para paneles de control industriales, instrumentación y equipos que requieren pulsadores sellados.

Tabla de dimensiones
Consulte la imagen de la tabla de dimensiones del producto para detalles dimensionales y de montaje.

Características técnicas del interruptor

• 1. Clasificación eléctrica: 0,1A 250VAC
• 2. Fuerza de operación: 1,0 ~ 2,5 N
• 3. Resistencia de contacto: ≤ 300 mΩ
• 4. Resistencia de aislamiento: ≥ 100 MΩ (500 VDC)
• 5. Tensión dieléctrica: 500 V entre bornes no conectados (0,5 mA / 60 s); 1500 V entre bornes y el bastidor metálico (0,5 mA / 60 s)
• 6. Vida eléctrica: ≥ 50.000 ciclos
• 7. Vida mecánica: ≥ 100.000 ciclos
• 8. Temperatura de funcionamiento: -25 ~ 105 °C
• 9. Frecuencia de funcionamiento: eléctrica 15 ciclos; mecánica 60 ciclos
• 10. Resistencia a la vibración: frecuencia 10 ~ 55 Hz; amplitud 1,5 mm; probado en tres direcciones
• 11. Soldabilidad: > 80% de la parte sumergida cubierta por soldadura. Temperatura de soldadura: 235 ± 5 °C (tiempo de inmersión 2 ~ 3 s)
• 12. Resistencia al calor de soldadura: soldadura por inmersión 260 ± 5 °C (5 ± 1 s); soldadura manual 300 ± 5 °C (2 ~ 3 s)
• 13. Condiciones de prueba: temperatura ambiente 20 ± 5 °C; humedad relativa 65 ± 5% HR; presión atmosférica 86 ~ 106 kPa

Etiquetas del producto

• Botón impermeable
• Interruptor momentáneo impermeable
• Pulsador impermeable
• Interruptor de pulsador impermeable
• Interruptor basculante impermeable
• Interruptor de palanca impermeable

Especificaciones técnicas

• Clasificación eléctrica: 0,1A 250VAC
• Fuerza de operación: 1,0 ~ 2,5 N
• Resistencia de contacto: ≤ 300 mΩ
• Resistencia de aislamiento: ≥ 100 MΩ (500 VDC)
• Tensión dieléctrica: 500 V entre bornes no conectados; 1500 V entre bornes y el bastidor metálico
• Vida eléctrica: ≥ 50.000 ciclos
• Vida mecánica: ≥ 100.000 ciclos
• Temperatura de funcionamiento: -25 ~ 105 °C
• Frecuencia de funcionamiento: eléctrica 15 ciclos; mecánica 60 ciclos
• Resistencia a la vibración: 10 ~ 55 Hz, amplitud 1,5 mm, tres direcciones
• Soldabilidad: > 80% de cobertura al sumergir; temperatura de soldadura 235 ± 5 °C (2 ~ 3 s)
• Resistencia al calor: inmersión 260 ± 5 °C (5 ± 1 s); manual 300 ± 5 °C (2 ~ 3 s)
• Condiciones de prueba: 20 ± 5 °C, 65 ± 5% HR, 86 ~ 106 kPa
