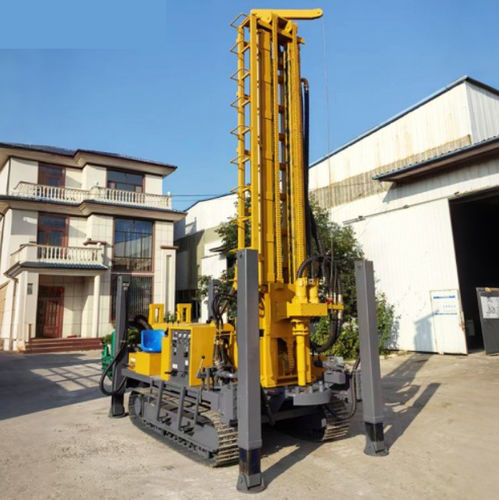

Perforadora geoctécnica YG series

de exploraciónde pilotesde pozo

Resumen
Ante la creciente escasez de agua, garantizar el acceso a aguas subterráneas limpias y fiables es una prioridad. YG Machinery ofrece soluciones de equipos de perforación de pozos profundos diseñadas para una exploración de recursos hídricos eficiente, precisa y sostenible. Estas unidades incorporan sistemas totalmente hidráulicos y mecanismos de accionamiento robustos para afrontar formaciones rocosas duras y condiciones geológicas exigentes.

Principio de funcionamiento y características técnicas clave
Nuestras perforadoras de pozos profundos emplean un diseño de accionamiento totalmente hidráulico. El motor diésel acciona una bomba hidráulica que genera un circuito de aceite a alta presión. Válvulas de control regulan el flujo hacia un motor hidráulico de alto par para la rotación y hacia cilindros hidráulicos de gran diámetro para el empuje. Esta configuración proporciona rotación estable, alto par y empuje potente durante las operaciones de perforación. Las unidades suelen emplear la tecnología de martillo Down-the-Hole (DTH) para perforación en roca: el aire presurizado acciona el martillo para fracturar la roca y evacuar los recortes, permitiendo una penetración continua y eficiente. Hay configuraciones disponibles para requisitos específicos como perforación de circulación inversa o sistemas con bomba de lodos para formaciones más blandas.

Ventajas principales

• Alta eficiencia de perforación: El alto par y el empuje hidráulico ofrecen excelentes tasas de penetración, especialmente en roca dura.
• Excelente adaptabilidad geológica: Puede utilizarse con compresores de aire para roca dura o con bombas de lodos para suelos blandos; apto para diversas condiciones del terreno.
• Operación sencilla y fiabilidad a largo plazo: El control por válvulas hidráulicas permite una operación intuitiva, menor desgaste mecánico y rendimiento duradero.

Notas sobre la tecnología
El sistema totalmente hidráulico del equipo permite una regulación de velocidad sin escalones y un control preciso del caudal, posibilitando ajustes instantáneos de la velocidad de rotación y del empuje para igualar la dureza de la formación desde suelos blandos hasta roca dura. El correcto acoplamiento de motores hidráulicos de alto par, fuerza de avance, brocas/martillos y sistemas de evacuación por aire/lodos es crítico para mantener la eficiencia de perforación en condiciones exigentes.

Aplicaciones ampliadas

• Riego agrícola: Perforación de pozos de riego de gran diámetro en zonas áridas.
• Abastecimiento de agua doméstica: Fuentes de agua potable fiables para aldeas remotas, ranchos y centros industriales.
• Exploración geológica: Estudios hidrogeológicos y minerales para la búsqueda de recursos hídricos.
• Aplicaciones de ingeniería: Pozos geotérmicos, pilotes de cimentación y pozos termales.

Parámetros técnicos del equipo de perforación de pozos profundos (tabla)
Model | YG-180 | YG-200 | YG-300 | YG-400 | YG-600 | YG-800
Machine weight (T) | 4.5 | 5.8 | 9 | 10 | 12 | 13
Drilling diameter (mm) | 140-254 | 140-305 | 140-325 | 140-350 | 140-350 | 140-500
Drilling depth (m) | 180 | 200 | 300 | 400 | 600 | 800
One-time advance length (m) | 3.4 | 3.4 | 6.6 | 6.6 | 6.6 | 6.6
Walking speed (km/h) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5
Climbing angles (Max.) | 30 | 30 | 30 | 30 | 30 | 30
Equipped capacitor (KW) | 55 | 65-70 | 84 | 92 | 115 | 140
Using air compressor (MPA) | 1.7-2.5 | 1.7-3.0 | 1.7-3.3 | 1.7-3.5 | 1.7-3.5 | 1.7-3.5
Air consumption (m³/min) | 17-31 | 17-30 | 17-35 | 17-35 | 17-35 | 17-35
Drill pipe diameter (mm) | Φ76 Φ89 | Φ76 Φ89 | Φ89 Φ102 | Φ89 Φ102 Φ108 | Φ102 Φ108 Φ114 | Φ76 Φ89 Φ102
Drill pipe length (m) | 1.5 2.0 3.0 | 1.5 2.0 3.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0
Rig lifting force (T) | 15 | 12 | 20 | 22 | 28 | 35
Swing speed (RPM) | 45-65 | 45-70 | 55-115 | 45-115 | 45-115 | 55-115
Swing torque (N.m) | 3200-4600 | 3500-4800 | 6200-8500 | 6500-9000 | 8500-11000 | 8660-11150
Machine size (mm) | 3800*1500*2200 | 4000*1750*2450 | 5900*2000*2850 | 5900*2100*2850 | 6000*2200*2850 | 6100*2100*2900

Especificaciones técnicas

• Designación de la serie: serie YG (modelos incluyen YG-180, YG-200, YG-300, YG-400, YG-600, YG-800).
• Profundidades máximas por modelo: YG-180 = 180 m; YG-200 = 200 m; YG-300 = 300 m; YG-400 = 400 m; YG-600 = 600 m; YG-800 = 800 m.
• Rangos de diámetro de perforación: 140–254 mm hasta 140–500 mm según el modelo.
• Peso de la máquina: de 4.5 T (YG-180) hasta 13 T (YG-800).
• Longitud de avance por pasada: hasta 6.6 m en los modelos más grandes.
• Velocidad de desplazamiento: 2.5 km/h (todos los modelos).
• Ángulo máximo de ascenso: 30° (todos los modelos).
• Potencia instalada: 55 KW hasta 140 KW según el modelo.
• Presión de trabajo del compresor (para DTH): típicamente 1.7–3.5 MPa según el modelo; consumo de aire 17–35 m³/min.
• Diámetros y longitudes de las tuberías de perforación varían según el modelo; diámetros comunes: Φ76, Φ89, Φ102, Φ108, Φ114; longitudes: 1.5 m, 2.0 m, 3.0 m y opcional 6.0 m.
• Fuerza de elevación de la máquina: 12–35 T según el modelo.
• Rangos de velocidad de rotación y par adecuados para diferentes durezas de formación (RPM aprox. 45 a 115; par hasta aprox. 11.150 N·m).
• Dimensiones típicas de la máquina según el modelo (ejemplos: 3800×1500×2200 mm hasta 6100×2100×2900 mm).
