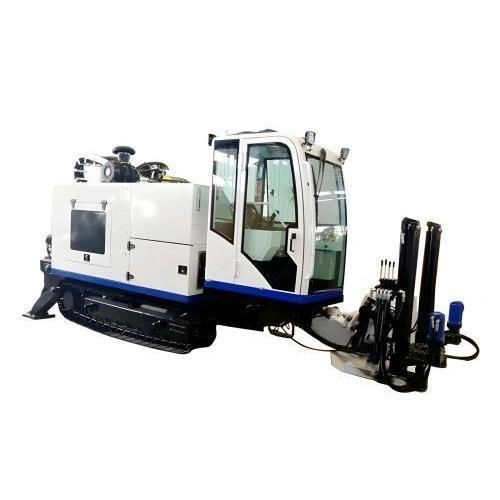

Perforadora horizontal direccional YG series

para instalación de fibra ópticapara la instalación de redes eléctricasrotativa

Resumen
Si necesita tender tuberías bajo tierra sin abrir la calzada, una unidad de perforación direccional (horizontal directional drilling, HDD) perfora una trayectoria subterránea lisa y permite tirar las tuberías a través de ella. Combina herramientas de perforación clásicas de la industria petrolera con técnicas modernas de instalación de tuberías, permitiendo un guiado preciso de la broca desde la superficie. Rango de temperatura de trabajo típico: -15°C a +45°C en suelos no rocosos.

Aplicaciones

• Instalación de líneas de agua, cables eléctricos, tuberías de gas, líneas de telecomunicaciones y sistemas de alcantarillado
• Cruces bajo autopistas, vías férreas, ríos o centros históricos donde la excavación a cielo abierto es impracticable

Cómo funciona (resumen)
La máquina perfora un pozo piloto, utiliza el guiado para dirigir la trayectoria desde la superficie, realiza el ensanchado (reaming) para ampliar el agujero según sea necesario y tira la tubería dentro del pozo creado. Adecuada para la instalación sin zanja de tuberías a largas distancias dependiendo de las condiciones del suelo.

Ventajas del perforado direccional horizontal

• Sin daño a la vía: Mantiene el tráfico y deja intacto el pavimento.
• Alta precisión: El guiado de la broca permite ajustar la profundidad y sortear servicios existentes.
• Tuberías duraderas: Las tuberías instaladas a mayor profundidad (6–18 m) están protegidas del clima y del oxígeno.
• Costes operativos menores: Trabajos más rápidos, menos operarios y sin costes de repavimentación.

Consejos para principiantes y mantenimiento

• Escanee siempre el terreno con localizadores de servicios antes de comenzar para evitar dañar las instalaciones existentes.
• Cuidado diario: limpie el sistema de lodo y mantenga las roscas de las barras de perforación limpias y lubricadas. La lubricación automática ayuda, pero la limpieza manual previene el desgaste.
• Enjuague la bomba de lodos con agua limpia al final del día para evitar que el fluido seco obstruya las boquillas y dañe los sellos.

Rendimiento típico y capacidades (resumen FAQ)

• Tuberías tratadas: tuberías comunes de acero y PE desde ~300 mm hasta 1200 mm de diámetro (según la unidad y los accesorios).
• Distancia de tirado: hasta ~1500 metros según las condiciones del suelo y las especificaciones del proyecto.
• Asistencia al operador: las unidades modernas incluyen alta automatización (auto-anclaje, monitorización inteligente). El soporte remoto y las lecciones en vídeo suelen estar disponibles por parte de los fabricantes.

Parámetros de la unidad de perforación direccional (tabla)
Model: YG-160A | YG-180 | YG-280 | YG-320 | YG-320A
Engine rated power: 100KW | 97KW | 160KW | 140KW/160KW | 160KW
Push and pull: Cylinder | Motor | Motor | Cylinder | Motor
Maximum drag/feed force: 160/100KN | 180/180KN | 280/280KN | 320/320KN | 320/320KN
The maximum torque of the powerhead: 5000N.n | 6000N.n | 10000N.n | 12000N.n | 12000N.n
Powerhead speed: 0-180 r/min | 0-140 r/min | 0-120 r/min | 0-140 r/min | 0-140 r/min
Moving speed of the powerhead: 30 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min
Maximum reaming hole diameter: Φ600 mm | Φ600 mm | Φ750 mm | Φ800 mm | Φ800 mm
Drill rod length (single): 3 m | 3 m | 3 m | 3 m | 3 m
Drill pipe diameter: Φ60 mm | Φ60 mm | Φ73 mm | Φ73 mm | Φ73 mm
Drill pipe angle (as shown in table): 10-23° | 10-22° | 10-23° | 10-20° | 10-20°
Maximum mudflow: 160 L/min | 250 L/min | 320 L/min | 320 L/min | 320 L/min
Maximum mud pressure: 100 bar | 80 bar | 80 bar | 80 bar | 80 bar
Overall quality (weight): 6700 kg | 8500 kg | 12500 kg | 11500 kg | 11200 kg
Dimension (L*W*H): 5700*1820*2400 mm | 6400*2270*2340 mm | 7100*2260*2450 mm | 7100*2250*2450 mm | 7662*2162*2450 mm

Características / Especificaciones técnicas

• YG-160A — Engine 100 KW; push/pull by cylinder; max drag/feed 160/100 KN; max torque 5000 N·m; powerhead speed 0–180 r/min; moving speed 30 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–23°; mudflow 160 L/min; mud pressure 100 bar; weight 6700 kg; dimension 5700×1820×2400 mm.
• YG-180 — Engine 97 KW; push/pull by motor; max drag/feed 180/180 KN; max torque 6000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–22°; mudflow 250 L/min; mud pressure 80 bar; weight 8500 kg; dimension 6400×2270×2340 mm.
• YG-280 — Engine 160 KW; push/pull by motor; max drag/feed 280/280 KN; max torque 10000 N·m; powerhead speed 0–120 r/min; moving speed 20 m/min; max reaming Φ750 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–23°; mudflow 320 L/min; mud pressure 80 bar; weight 12500 kg; dimension 7100×2260×2450 mm.
• YG-320 — Engine 140/160 KW; push/pull by cylinder; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11500 kg; dimension 7100×2250×2450 mm.
• YG-320A — Engine 160 KW; push/pull by motor; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11200 kg; dimension 7662×2162×2450 mm.
