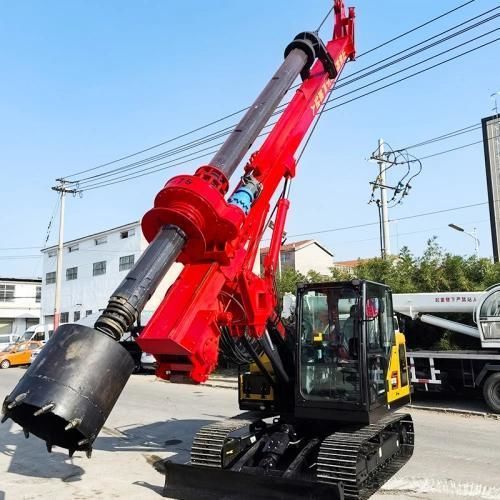

Perforadora sonda YG series

de estabilizacióngeoctécnicade pilotes

Descripción general
Una perforadora rotativa es una máquina pesada diseñada para crear perforaciones cilíndricas profundas destinadas a pilotes y cimentaciones. La unidad hace girar una herramienta de acero para cortar y extraer suelo o roca de forma eficiente, permitiendo la instalación de pilotes de hormigón armado para edificios, puentes, carreteras y muros de contención.

Usos comunes para principiantes

• Fundaciones de edificios: Perforar huecos profundos para soportar construcciones residenciales o comerciales.
• Construcción de puentes: Crear cimentaciones de pilotes estables para puentes y pasos sobre ríos.
• Obras de contención: Realizar pilotes perforados a lo largo de taludes para estabilizar el terreno y prevenir deslizamientos.

Error que deben evitar los principiantes
No utilice una sola herramienta de perforación para todas las condiciones del terreno. Use una cuchara de perforación estándar para suelos blandos y cambie a un barril de corona o una barrena en presencia de roca. La herramienta incorrecta reduce la velocidad de avance y aumenta el desgaste del equipo.

Ejemplo real (estudio de caso)
Un pequeño equipo de construcción en México compró una perforadora rotativa compacta para la cimentación de un edificio comercial de tres plantas. Tras analizar las capas de suelo y elegir un modelo transportable, terminaron la fase de pilotes dos semanas antes y redujeron los costes de equipo en más del 30 % frente al alquiler.

Preguntas y respuestas para principiantes

• ¿Cómo elegir la perforadora rotativa adecuada para mi primera compra? Base su elección en tres parámetros: diámetro del pilote, profundidad de perforación requerida y tipo de suelo. Las máquinas compactas con barra Kelly por fricción sirven para la mayoría de pilotes poco profundos; las barras Kelly encajables proporcionan mayor capacidad para perforaciones profundas en suelos blandos.
• ¿Qué mantenimiento diario debo realizar antes de arrancar el motor? Compruebe los niveles de aceite del motor e hidráulico, inspeccione la barra Kelly y los cables en busca de daños y engrase los cojinetes y juntas principales.
• ¿Qué debo hacer si la pared del taladro comienza a colapsar? En arenas sueltas o suelos saturados utilice lodo bentonítico o instale tuberías temporales de acero durante la perforación para sostener la pared y controlar los cortes.

Especificaciones técnicas

• YG13
  • Diámetro máx. de perforación: 1000 mm
  • Profundidad máx. de perforación: 13 m
  • Par rotativo máx.: 50 KN·m
  • Ángulo de rotación: 360°
  • Velocidad de rotación: 10-45 r/min
  • Dimensiones (m): 3.1 × 1.92 × 3.5 m
  • Peso: 9 ton
• YG15
  • Diámetro máx. de perforación: 1600 mm
  • Profundidad máx. de perforación: 15 m
  • Par rotativo máx.: 45 KN·m
  • Ángulo de rotación: 180°
  • Velocidad de rotación: 17-45 r/min
  • Dimensiones (m): 6.8 × 2.27 × 3.2 m
  • Peso: 13 ton
• YG16
  • Diámetro máx. de perforación: 1500 mm
  • Profundidad máx. de perforación: 16 m
  • Par rotativo máx.: 46 KN·m
  • Ángulo de rotación: 180°
  • Velocidad de rotación: 20-46 r/min
  • Dimensiones (m): 10 × 2.3 × 3.2 m
  • Peso: 11 ton
• YG20
  • Diámetro máx. de perforación: 1600 mm
  • Profundidad máx. de perforación: 20 m
  • Par rotativo máx.: 36 KN·m
  • Ángulo de rotación: 360°
  • Velocidad de rotación: 22-43 r/min
  • Dimensiones (m): 9.5 × 2.6 × 3.5 m
  • Peso: 17.8 ton
