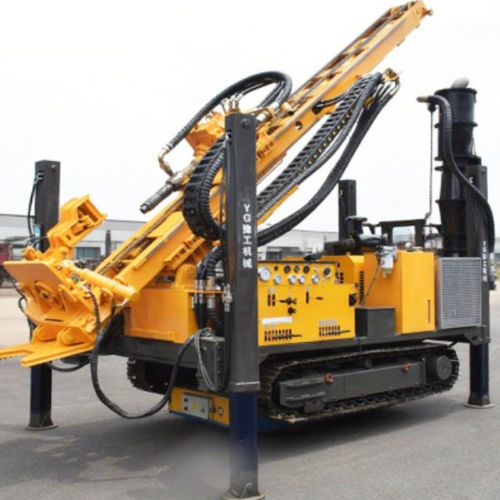

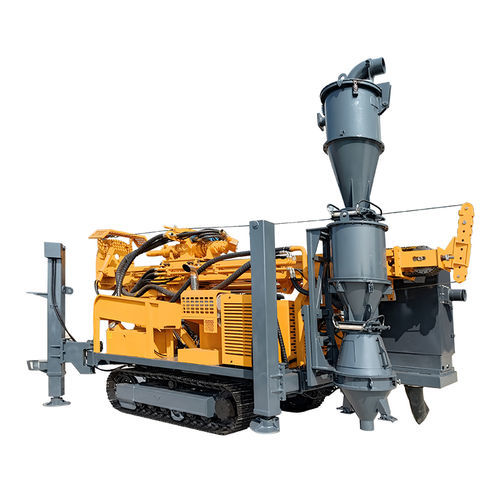

Perforadora de extracción de testigos YG150RC

de exploraciónsondageoctécnica

Descripción general
Equipo de perforación por circulación inversa diseñado para exploración de minerales, estudios geotécnicos y perforaciones profundas. El YG150RC combina muestreo por circulación inversa con un chasis sobre orugas para movilidad en obra y operación estable en suelos variables.

Usos principales

• Exploración mineral y prospección
• Perforación de pozos profundos (hasta 150 m nominales)
• Muestreo de suelo y roca con alta integridad de muestra
• Investigaciones en grandes obras (carreteras, puentes, cimentaciones)
• Perforación de aguas subterráneas y pozos profundos
• Investigación geotécnica y vigilancia ambiental

Principio de trabajo y funciones principales
La unidad utiliza tecnología de circulación inversa (RC): aire a alta presión transporta los recortes hacia arriba por la tubería interior, evitando la contaminación anular y proporcionando muestras más limpias y menos mezcladas. El sistema facilita la recuperación eficiente de muestras y una calidad de perforación constante.

Puntos fuertes técnicos

• Alta pureza de muestra: el flujo inverso reduce la contaminación por recortes anulares.
• Alta velocidad de penetración: eficaz en roca dura y capas profundas.
• Mantenimiento sencillo en obra: componentes accesibles para el servicio rutinario.
• Rendimiento estable: compatible con compresores de aire y sistemas de apoyo estándar.
• Alta adaptabilidad: puede integrarse con plataformas de perforación RC y sistemas de circulación inversa para mejorar el rendimiento en condiciones severas.

Parámetros
Modelo: YG150RC
Peso de la unidad (montada sobre orugas): 9000 kg
Potencia del motor: 125 kW (Cummins 6BTA5.9-C125)
Dimensiones (L×W×H): 6750 × 2200 × 2950 mm
Rango de temperatura ambiente: -10～38 °C
Profundidad nominal: 150 m
Diámetro final de perforación: 110–250 mm
Rango de ángulo de perforación: -10–90°

Especificaciones técnicas

• Altura de perforación horizontal: 1,85–2,8 m
• Par máximo cabezal de perforación: 8000 N·m
• Velocidades de rotación cabezal (continuas): 30/60, 54/108 rpm
• Velocidades de rotación cabezal (intervalo): 62/124, 105/210 rpm (según especificación)
• Carrera de alimentación: 3500 mm
• Fuerza de empuje: 45 kN
• Capacidad de elevación: 65 kN
• Velocidad rotación extractor de tubería: 40 rpm
• Par máximo extractor de tubería: 30000 N·m
• Diámetro pasante: 370 mm
• Fuerza de tiro cabrestante auxiliar (primera capa): 11 kN
• Diámetro del cable del cabrestante: 14 mm
• Capacidad de cable del cabrestante: 60 m
• Velocidad máxima de rotación: 2200 rpm
• Velocidad de traslación (orugas): 1,2 km/h
• Presión unitaria: <0,05 MPa
• Capacidad de ascenso: ≥20°
