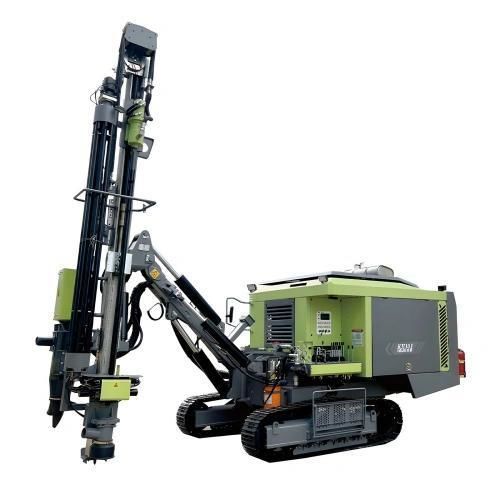

Perforadora de estabilización YG729S

geoctécnicade pozopara agujeros de dinamitado

Descripción del producto
Elegir una máquina DTH inadecuada para perforación en roca dura o sostén de taludes provoca retrasos en el proyecto y un consumo de combustible excesivo. Esta guía resume las especificaciones técnicas y configuraciones que debe verificar antes de seleccionar una plataforma de perforación DTH de superficie para proyectos industriales.

Características clave

• Profundidad de perforación estándar: Maneja perforaciones de voladura y producción de 15 m a 50 m en roca dura.
• Rango de diámetro: Apto para perforaciones de 70 mm a 250 mm; operación típica 90–220 mm.
• Configuración básica: Bastidor de la máquina, compresor de aire, varillas de perforación y martillo DTH con brocas de botón.

Parámetros de la máquina DTH
Artículo: YG729S — Descripción: Equipo de Perforación Superficial DTH Diésel & Eléctrico
Motor diésel: Yuchai & motor eléctrico — Fuerza de elevación: 50 kN
Potencia nominal: 60/55 kW — Método de avance: Cilindro de aceite + cadena de rodillos
Dureza de perforación: f = 6 ~ 20 — Velocidad de desplazamiento: 0 ~ 2,5 km/h
Diámetro de perforación: 90 - 220 mm — Capacidad de ascenso: 25°
Profundidad económica de perforación: 50 m — Altura libre al suelo: 400 mm
Varilla de perforación adecuada: φ76 mm × 3 m — Peso (equipo completo): 6000 kg
Martillo DTH adecuado: 4", 5", 6" — Dimensiones exteriores (L×W×H): 6050 × 2200 × 2600 mm
Presión de trabajo: 1,0 ~ 2,0 MPa — Volumen del tanque diésel: 70 L
Consumo de aire: 11 ~ 21 m³/min — Método de recogida de polvo: Opcional

¿Dónde se utiliza una máquina DTH en la industria?

• Minería a cielo abierto y canteras: Perfora agujeros de voladura limpios para fragmentar la roca de manera eficiente.
• Sujetos de taludes en carreteras y ferrocarriles: Perfora agujeros precisos para anclajes y pernos en pendientes pronunciadas o irregulares.
• Obras hidráulicas y voladura de arrecifes: Utilizada en construcción de embalses y proyectos de dragado/voladura subacuática.
• Cimentaciones y construcción: Prepara agujeros de cimentación y pilotes para soportes estructurales pesados.

¿Cómo adaptar las herramientas DTH al suelo frente a la roca?

• Capas de suelo blando y arcilla:
  • Varillas de perforación: Utilizar varillas helicoidales diseñadas para formaciones blandas.
  • Brocas: Emplear brocas de aleación de tres aletas para capas blandas.
  • Necesidades de aire: Los suelos secos requieren compresores de aire para limpiar el agujero; los modelos hidráulicos se comportan de forma diferente en arcillas puras.
• Formaciones de roca dura:
  • Varillas de perforación: Utilizar varillas de acero redondo de alta resistencia.
  • Brocas: Utilizar martillos DTH neumáticos con brocas de botón de aleación diseñadas para roca.

Opciones de alimentación y consideraciones en obra

• Red eléctrica disponible: Opción A — Máquina DTH aire-eléctrica + compresor eléctrico 6 m³. Opción B — Máquina DTH totalmente neumática + compresor eléctrico 12 m³.
• Sin electricidad / zonas remotas: Opción A — Máquina DTH totalmente neumática + compresor diesel 12 m³. Opción B — Máquina DTH aire-eléctrica + compresor diesel 6 m³. Opción C — Máquina DTH eléctrica + compresor eléctrico + generador diesel en sitio.

Características / Especificaciones técnicas

• Modelo: YG729S
• Descripción: Equipo de Perforación Superficial DTH Diésel & Eléctrico
• Motor diésel: Yuchai & motor eléctrico
• Fuerza de elevación: 50 kN
• Potencia nominal: 60/55 kW
• Método de avance: Cilindro de aceite + cadena de rodillos
• Dureza de perforación: f = 6 ~ 20
• Velocidad de desplazamiento: 0 ~ 2,5 km/h
• Diámetro de perforación: 90 - 220 mm
• Capacidad de ascenso: 25°
• Profundidad económica de perforación: 50 m
• Altura libre al suelo: 400 mm
• Varilla de perforación adecuada: φ76 mm × 3 m
• Peso (equipo completo): 6000 kg
• Martillo DTH adecuado: 4", 5", 6"
• Dimensiones exteriores (L×W×H): 6050 × 2200 × 2600 mm
• Presión de trabajo: 1,0 ~ 2,0 MPa
• Volumen del tanque diésel: 70 L
• Consumo de aire: 11 ~ 21 m³/min
• Método de recogida de polvo: Opcional
