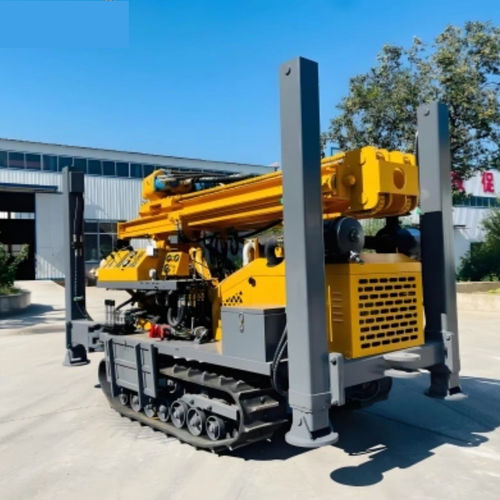

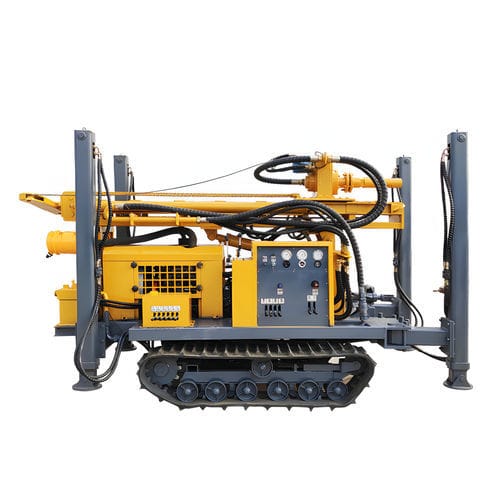

Perforadora de exploración YG series

para orificio profundode pozomóvil

Descripción general Esta plataforma de perforación de roca profunda está diseñada para resolver los retos que plantea la perforación en roca dura, ya que ofrece un par elevado, capacidad de perforación profunda y facilidad de transporte a lugares remotos. Da respuesta a problemas habituales, como el par insuficiente para perforar roca dura, las averías frecuentes en lugares remotos y los largos retrasos en los proyectos, al ofrecer opciones de par de giro robustas, una amplia gama de modelos y una fiabilidad probada en entornos hostiles. Ventajas principales

• Diseño de alto par: el par de giro alcanza valores de entre 8500 y 11 000 N·m en los modelos más grandes, lo que permite la penetración en caliza, granito y basalto, así como una mayor velocidad de perforación en formaciones de roca dura.
• Capacidad de profundidad: los modelos admiten profundidades de perforación de entre 180 m y 600 m para satisfacer la mayoría de las necesidades de perforación de pozos de agua y roca profunda.
• Adaptabilidad y fiabilidad: diseñadas para funcionar entre -10 °C y 45 °C; tasa de averías declarada inferior al 1 % en los primeros 12 meses; los componentes a prueba de polvo y resistentes a la corrosión prolongan la vida útil más allá de los 10 años.
• Fácil manejo y mantenimiento: control intuitivo; la mayoría de los operadores lo aprenden en aproximadamente un día; mantenimiento básico cada 50 horas de perforación y costes de mantenimiento mensuales habituales inferiores a 200 dólares.
• Portátil y adaptable: diseño portátil con motor diésel para terrenos remotos y accidentados, con capacidad de ascenso de hasta 30°.

Modelos disponibles y usos habituales La gama de productos incluye varios modelos, como el YG-180, el YG-200, el YG-300, el YG-300A, el YG-400 y el YG-600. Los distintos modelos cubren diámetros de perforación que van desde unos 140 mm hasta 350 mm y profundidades de 180 m a 600 m, lo que permite seleccionar el modelo en función de la geología del emplazamiento y el caudal requerido. Principales escenarios de aplicación

• Riego agrícola: perforación de pozos profundos para proporcionar un riego estable en zonas áridas.
• Exploración y operaciones mineras: suministro de agua en minas remotas y en terrenos accidentados.
• Abastecimiento de agua a la comunidad: perforación de pozos de agua potable para pueblos y ciudades.
• Apoyo al sector del petróleo y el gas: suministro de agua para la exploración energética y las necesidades relacionadas con las instalaciones.
• Respuesta ante emergencias: despliegue rápido para el suministro de agua de emergencia tras catástrofes naturales.

Resúmenes de casos reales

• Brasil (explotación agrícola): se recomendó la YG-300 para formaciones de granito; se perforó hasta unos 220 m en 2 días. Resultados comunicados: 3 pozos que proporcionan unos 12 000 litros al día cada uno, un aumento del 25 % en el rendimiento de la soja y un ahorro anual significativo en los costes de transporte de agua.
• Australia (mina): brocas personalizadas y una configuración de plataforma portátil que permitieron perforar hasta 280 m en 3 días a través de capas de mineral de hierro. Resultados comunicados: 5 pozos que satisfacen las necesidades de agua de la mina, ahorro anual en los costes de transporte y ningún tiempo de inactividad del equipo registrado durante el periodo analizado.

Preguntas frecuentes de los clientes

• ¿Puede esta plataforma perforar las rocas más duras? Sí; se ha comprobado que los modelos de mayor par (hasta 8.500 N·m y más en los modelos de mayor tamaño) son capaces de perforar granito y piedra caliza, tras haber sido probados en rocas con durezas dentro de los rangos indicados in situ.
• ¿Pueden manejarla técnicos no profesionales? La mayoría de los usuarios indican que los equipos pueden completar una formación básica de manejo en aproximadamente un día; las plataformas están diseñadas para un manejo simplificado.
• ¿Cuál es la frecuencia de mantenimiento? Se recomienda un mantenimiento básico cada 50 horas de perforación; se indica que, en casos habituales, las piezas de recambio están disponibles a nivel mundial con plazos de entrega cortos.
• ¿Se puede utilizar en zonas remotas? Sí; funciona con motor diésel y es portátil, lo que permite su despliegue en zonas remotas y terrenos accidentados.

Parámetros técnicos (vista en tabla) Modelo | YG-180 | YG–200 | YG–300 | YG–300A | YG–400 | YG–600 Diámetro del agujero de perforación | 140-254 mm | 140-305 mm | 140-325 mm | 140-325 mm | 140-350 mm | 140-350 mm Profundidad de perforación | 180 m | 200 m | 300 m | 300 m | 400 m | 600 m Longitud de avance por pasada | 3,4 m | 3,4 m | 6,6 m | 3,4 m | 6,6 m | 6,6 m Velocidad de avance | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h Ángulos de subida (máx.) | 30° | 30° | 30° | 30° | 30° | 30° Potencia del condensador | 55 kW | 65-70 kW | 84 kW | 75,8 kW | 92 kW | 115 kW Presión de aire de servicio | 1,7-2,5 MPa | 1,7-3,0 MPa | 1,7-3,3 MPa | 1,7-3,0 MPa | 1,7-3,5 MPa | 1,7-3,5 MPa Consumo de aire | 17-31 m³/min | 17-30 m³/min | 17-35 m³/min | 17-35 m³/min | 17-35 m³/min | 17-35 m³/min Opciones de longitud de la barra de perforación | 1,5 m, 2,0 m, 3,0 m (algunos modelos también 6,0 m) | 1,5 m, 2,0 m, 3,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m | 1,5 m, 2,0 m, 3,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m Diámetro de la tubería de perforación | 76 mm, 89 mm | 76 mm, 89 mm | 89 mm, 102 mm | 76 mm, 89 mm, 102 mm | 89 mm, 102 mm, 108 mm | 102 mm, 108 mm, 114 mm Fuerza de elevación de la plataforma | 15 t | 12 t | 20 t | 16 t | 22 t | 28 t Velocidad de giro | 45-65 rpm | 45-70 rpm | 45–115 rpm | 40–70 rpm | 45-115 rpm | 45–115 rpm Par de giro | 3200-4600 N·m | 3500-4800 N·m | 6200-8500 N·m | 5700-7500 N·m | 6500-9000 N·m | 8500-11 000 N·m Dimensiones (L × An × Al) | 3800 × 1500 × 2200 mm | 4000 × 1750 × 2450 mm | 5900 ×2000 × 2850 mm | 4100 × 1950 × 2600 mm | 5900 × 2100 × 2850 mm | 6000 × 2200 × 2850 mm Peso | 4500 kg | 5800 kg | 9000 kg | 7000 kg | 10000 kg | 12000 kg Características / especificaciones técnicas

• Marca: YG (varios modelos YG disponibles: del YG-180 al YG-600)
• Rango de profundidad de perforación: de 180 m a 600 m, según el modelo
• Diámetro del orificio de perforación: ~140 mm – 350 mm (dependiendo del modelo)
• Rango de par de giro: ~3200 N·m hasta ~11 000 N·m
• Potencia de accionamiento: potencia típica del motor de 55 kW hasta 115 kW
• Consumo de aire: ~17–35 m³/min (dependiendo del modelo)
• Opciones típicas de tubería de perforación: 1,5 m / 2,0 m / 3,0 m (algunos modelos admiten longitudes de 6,0 m)
• Fuerza de elevación de la plataforma: de 12 t a 28 t, según el modelo
• Configuración portátil con motor diésel para uso en emplazamientos remotos; capacidad de ascenso de hasta 30°
