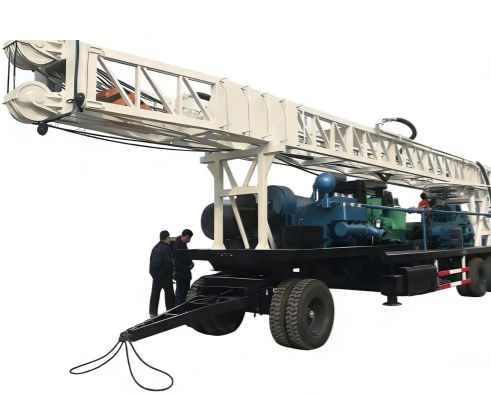

Perforadora de extracción de testigos YG-ZJ series

de exploraciónmultifunciónde pozo geotérmico

Resumen
YG Machinery suministra una gama de plataformas de perforación para petróleo y geotermia (modelos hidráulicos y térmicos) diseñadas para adaptación regional, proyectos pesados y control digital. Sus equipos se han usado en más de 30 países y abarcan exploración de petróleo y gas, perforación geotérmica, gas de lecho de carbón, construcción de pozos de producción y prospección mineral.

Características y capacidades clave

• Adaptación regional a condiciones del terreno variadas: arcilla, arenisca, roca madre, ambientes de alta temperatura y sitios remotos (configuraciones con neumáticos off‑road para ubicaciones aisladas).
• Control digital avanzado: control PLC y red PROFINET para perforación digital que reduce errores operativos y aumenta la eficiencia.
• Familias de modelos: series YG-BZT (1000–1500 m) y YG-ZJ (YG-ZJ30, YG-ZJ40, YG-ZJ50) que cubren amplios rangos de profundidad y configuraciones.
• Variantes hidráulicas y térmicas (geotermia) disponibles; personalización según el tipo de proyecto (exploración petrolera, geotermia, muestreo de núcleo minero, pozos de producción, gas de lecho de carbón).

Plato giratorio / Cabrestante / Torre de perforación (resumen de especificaciones)
Diámetro de paso del plato giratorio: 660 mm
Profundidades nominales ejemplo: 1500 m, 1200 m, 1000 m
Modelos de tubería de perforación (mm): φ89, φ114, φ127
Velocidades del plato giratorio (rpm): 145, 84, 52, 37
Par del plato giratorio: 22 kN·m

Cabrestante principal: capacidad de elevación de cuerda simple 90 kN; velocidades de cuerda simple 0.84, 1.90, 3.3 m/s; cable: D-6×19 φ28 mm
Cabrestante auxiliar: capacidad nominal de elevación de cuerda simple 50 kN; cable: D-6×19 φ20 mm

Torre de perforación: altura efectiva 18.482 m; carga nominal 60 t
Tubería activa ejemplo: 108×108×12192 mm
Capacidad de carga del gancho ejemplo: 60 t

Dimensiones (tracción / estado de trabajo): tracción 15282×2790×4420 mm; trabajo 15222×3800×20765 mm
Peso ejemplo: 48 t
Límite de velocidad de desplazamiento en tracción: 20 KM/h

Série YG-ZJ (resumen comparativo de modelos)

• Modelos: YG-ZJ30, YG-ZJ40, YG-ZJ50.
• Rangos nominales de perforación (por diámetro de broca): para 114 mm — ZJ30: 1600–3000 m; ZJ40: 2500–4000 m; ZJ50: 3500–5000 m. Para 127 mm — ZJ30: 1500–2500 m; ZJ40: 2000–3200 m; ZJ50: 2800–4500 m.
• Carga máxima del gancho (kN): ZJ30 = 1700; ZJ40 = 2250; ZJ50 = 3150.
• Diámetro de cable de perforación (mm): 29 / 32 / 35 (ZJ30 / ZJ40 / ZJ50). Potencia nominal de los cabrestantes (kW): 600 / 800 / 1200. Altura de torre (m): 41 / 43 / 45.

Escenarios de aplicación

• Exploración de petróleo y gas: equipos para pozos de exploración de petróleo, gas natural y gas de esquisto.
• Perforación geotérmica: equipos para pozos de agua térmica en proyectos geotérmicos.
• Perforación de gas de lecho de carbón.
• Construcción de pozos de producción para campos petroleros (equipos estables con opciones de control digital).
• Prospección mineral y muestreo de núcleo para proyectos mineros.

Características / Especificaciones técnicas

• Marca: YG Machinery
• Series referenciadas: YG-BZT (1000–1500 m), YG-ZJ (YG-ZJ30, YG-ZJ40, YG-ZJ50)
• Sistemas de control: control PLC y red PROFINET
• Diámetro de paso plato giratorio: 660 mm
• Diámetros de tubería compatibles: φ89, φ114, φ127
• Velocidades del plato giratorio: 145, 84, 52, 37 rpm
• Par del plato giratorio: 22 kN·m
• Capacidad cabrestante principal cuerda simple: 90 kN; cabrestante auxiliar: 50 kN
• Velocidades cuerda simple cabrestante: 0.84, 1.90, 3.3 m/s
• Tipos y diámetros de cable: D-6×19 φ28 mm (principal), D-6×19 φ20 mm (auxiliar)
• Altura de torre ejemplo: 18.482 m; carga nominal ejemplo: 60 t
• Tubería activa ejemplo: 108×108×12192 mm
• Ejemplo capacidad gancho: 60 t; peso ejemplo: 48 t; límite velocidad en tracción: 20 KM/h
• Especificaciones serie YG-ZJ: perforación nominal hasta 5000 m, potencia de cabrestante hasta 1200 kW, carga de gancho hasta 3150 kN (YG-ZJ50)
• Configuraciones disponibles: neumáticos off‑road para sitios remotos, rigs hidráulicos, variantes geotérmicas, control PLC y adaptaciones según proyecto.
