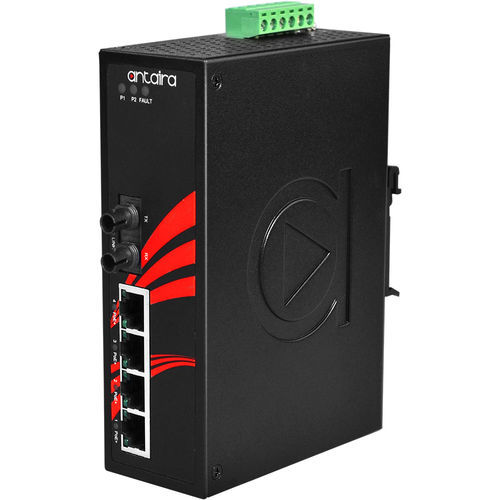

Conmutador Ethernet no administrable LNP-0501-ST-S3-24

5 puertosen riel DINmóvil

Descripción del producto El LNP-0501-ST-S3-24 de Antaira Technologies es un conmutador Ethernet industrial PoE+ no gestionado que cuenta con 4 puertos RJ45 Fast Ethernet 10/100Tx y 1 puerto de fibra 100Fx con conectores ST para modo único 30Km. Cada puerto Ethernet admite una salida PoE+ de alta potencia IEEE 802.3at de hasta 30W por puerto, lo que lo hace ideal para aplicaciones que requieren una fuente de alimentación PoE. Este modelo ofrece un rango de entrada de bajo voltaje de 12~36VDC con un amplificador de voltaje interno para admitir una salida de alimentación PoE de 48VDC. El LNP-0501-ST-S3-24 tiene clasificación IP30 y es montable en riel DIN, soportando una temperatura de funcionamiento de -10° a 70° C. También proporciona conectividad Ethernet con funciones PoE y una conexión de fibra para aplicaciones de vigilancia móvil que utilizan una fuente de alimentación de bajo voltaje como una batería, y para cualquier otro sitio de automatización industrial que necesite una fuente de alimentación de 24VDC, como vigilancia de seguridad, sistemas de monitoreo de tráfico, petróleo/gas y minería, gestión de instalaciones para energía/utilidad, plantas de tratamiento de aguas residuales, y líneas de producción automatizadas en automatización de fábricas. Características - Función PoE+ compatible con IEEE 802.3at de 4 puertos con 30W/puerto - Conector de tipo ST 100Fx de 1 puerto (modo único 30Km) - Soporta función Auto MDI/MDI-X - Arquitectura de conmutación Store-and-Forward - Tabla de direcciones MAC 2K - Protección contra sobretensiones: Soporte 2,000 VDC - Protección ESD: Soporte 6,000 VDC - Diseño de entrada de alimentación redundante – 12~36VDC - Salida de relé incorporada para advertencia de falla de energía - Diseño de carcasa metálica robusta IP30 - Soporte de montaje en riel DIN y pared - Rango de temperatura de funcionamiento - STD: -10° a 70°C - Garantía de 5 años Contenido del paquete - 1 - LNP-0501-ST-S3-24 - 2 - Soportes de montaje en pared y tornillos - 1 - Cable DC –18 AWG y conector DC 5.5x2.1mm Accesorios opcionales - DIN-RACK-2U: Adaptador de montaje en rack de 19" para todos los productos montables en riel DIN, altura 2U - NDR-120-24: Fuente de alimentación industrial de riel DIN de salida única de 120W, salida de 24VDC - SDR-240-24: Serie de 240 vatios / 24 VDC / 10.0 Amperios Fuente de alimentación industrial delgada de alta eficiencia de salida única en riel DIN Especificaciones técnicas Tecnología - Estándares IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Fast Ethernet 100Base-TX, IEEE 802.3x Control de flujo, IEEE 802.3af/at Alimentación a través de Ethernet - Tipo de procesamiento: Store and Forward - Protocolo: CSMA/CD - Control de flujo: Control de flujo IEEE 802.3x, control de flujo por presión trasera Rendimiento - Tamaño de la tabla MAC: 2K - Tasa de transferencia: 14,880pps para puerto Ethernet, 148,800pps para puerto Fast Ethernet - Arquitectura de conmutación: Back-Plane (Fabric de conmutación): 1Gbps Interfaz Ethernet - Cantidad de puertos Ethernet: 4 puertos - 10/100 BASE-T(X): 4 puertos - Puerto PoE: 4 puertos (30W/puerto) - Asignación de pines PoE: V+, V+, V-, V-, para pin 1, 2, 3, 6 (End-span, Mode A) Interfaz de fibra - Cantidad de puertos de fibra: 1 puerto - Fibra 100 BASE-FX: 1 puerto (conector ST) - Longitud de onda: 1310nm (modo único) Características mecánicas - Carcasa: Metal, protección IP30 - Montaje: Montaje en riel DIN, montaje en pared (opcional) - Dimensiones (An × Al × Pr): 46 × 142 × 99 mm - Peso: Peso de la unidad: 1.68 lbs, Peso de envío: 2.0 lbs Requisitos de energía - Conexión de energía: Bloque de terminales extraíble de 6 contactos - Voltaje de entrada: 12V–36V DC, entrada redundante - Redundancia de energía: Sí - Salida de relé: 24V DC, 1A resistivo - Consumo de energía del sistema: 5 Watts - Presupuesto de energía PoE máx.: 90W@12VDC, 120W@36VDC - Protección contra sobrecarga de corriente: Presente - Protección contra polaridad inversa: Presente Límites ambientales - Temperatura de funcionamiento: -10° a 70° C (14° a 158° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación Aprobaciones reglamentarias - Certificaciones: FCC, CE - UL 508: ✔ - EMI: FCC Parte 15 Subparte B Clase A, CE EN 55032 Clase A, EN 61000-6-4 Clase A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Pruebas de estabilidad: Caída libre: IEC60068-2-32, Choque: IEC60068-2-27, Vibración: IEC60068-2-6 - Verde: Cumple con RoHs - Garantía: 5 años
