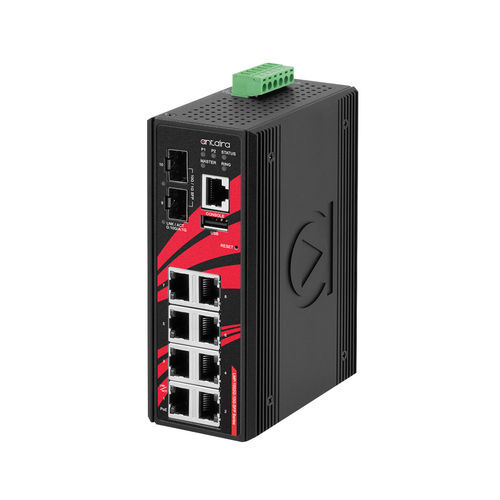

Conmutador Ethernet administrable LMP-1002G-10G-SFP-24

10 puertosde nivel 2de nivel 3

Introducción
El LMP-1002G-10G-SFP-24 es un switch Ethernet industrial gestionable con ocho puertos PoE+ gigabit y dos ranuras SFP+ de doble velocidad 1G/10G para enlaces de fibra. Diseñado para conectividad en el borde de redes industriales, ofrece gestión de capa 2, amplio rango de temperatura de funcionamiento y soporte de alimentación redundante.

Puntos destacados

• Switch Ethernet industrial PoE+ gestionable Light Layer 3 de 10 puertos
• 8 × puertos 10/100/1000Tx PoE (hasta 30 W/puerto)
• 2 × ranuras 1G/10G SFP+ para uplinks de fibra de alto ancho de banda
• Entrada de alimentación 12–55 VDC con entrada redundante y protección contra polaridad inversa
• Carcasa metálica IP30 compacta, montaje en riel DIN y montaje mural opcional

Características

• Compatibilidad IEEE 802.3af/at (30 W por puerto)
• Ranuras SFP+ doble velocidad compatibles con módulos de fibra 1G y 10G
• Redundancia de red: STP / RSTP / MSTP y G.8032 ERPS (<50 ms de recuperación)
• Soporte IPv4/IPv6, DHCP Opción 66/67/82 y Modbus/TCP para gestión
• IGMP v1/v2/v3 y VLAN IEEE 802.1Q para segmentación del tráfico
• Gestión completa: HTTP/HTTPS, CLI/Telnet/SSH, SNMP v1/v2c/v3
• Alta inmunidad: protecciones EFT/ESD y cumplimiento EMI/EMS industriales
• Rango de operación -40 °C a 60 °C para entornos exigentes
• Presupuesto PoE máximo: 90 W @12 VDC, 180 W @24 VDC, 240 W @48–55 VDC
• Garantía de 5 años

Contenido del paquete

• 1 × unidad LMP-1002G-10G-SFP-24
• 1 × Guía rápida de instalación
• 1 × Juego de soportes de montaje mural con tornillos
• 1 × Cable DC (18 AWG) y conector DC 5.5 × 2.1 mm
• 1 × Juego de tapas antipolvo RJ45
• 1 × Cable de consola RJ45 a DB9

Descargas (documentos disponibles)

• Hoja de datos
• Manual de hardware
• Manual de software V6.1
• Guía rápida de instalación

Especificaciones técnicas

• Normas: IEEE 802.3/802.3u/802.3ab/802.3z/802.3ae, IEEE 802.3af/at, IEEE 802.1Q/802.1p/802.1X, LLDP, LACP, ITU-T G.8032
• Procesamiento: conmutación store-and-forward
• Protocolos: IGMP v1/v2/v3, SNMP v1/v2c/v3, DHCP Opción 66/67/82, Modbus/TCP, HTTP/HTTPS, SSH, RMON
• Grupos VLAN: hasta 4095; Grupos IGMP: hasta 1024
• Tabla MAC: 16K entradas; Jumbo frame hasta 9,6 KB; Memoria buffer 8 Mbits
• Rendimiento: tasas de transferencia hasta 14,880,000 pps (10G)
• Arquitectura de conmutación: backplane 56 Gbps
• Interfaces Ethernet: 8 × 10/100/1000 BASE-T; Fibra: 2 × 1G/10G SFP+
• PoE: 8 puertos, 30 W por puerto; Modo A End-span
• Indicadores LED: Power1/Power2/Master/Ring/Status, velocidad/enlace/actividad de puertos, PoE, SFP
• Mecánica: carcasa metálica IP30; montaje en riel DIN y mural; Dimensiones 54 × 142 × 99 mm; Peso 2,58 lbs
• Alimentación: bloque terminal desmontable de 6 contactos; Entrada 12–55 VDC; salida de relé 24 VDC/1 A; protección contra sobrecarga e inversión de polaridad
• Medioambiental: funcionamiento -40 °C a 60 °C; almacenamiento -40 °C a 85 °C; humedad 5%–95% sin condensación
• Certificaciones: FCC, CE, UL 61010; normas EMI/EMS conforme a requisitos industriales
• Fiabilidad: MTBF 341,855 hrs; pruebas de choque/vibración/caída según IEC60068
• Cumplimiento ambiental: RoHS
• Garantía: 5 años
