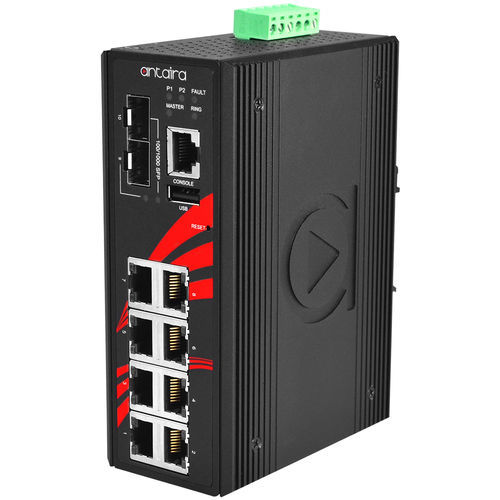

Conmutador Ethernet administrable LMP-1002G-SFP

10 puertosde nivel 2Gigabit Ethernet

Introducción El LMP-1002G-SFP de Antaira es un conmutador Ethernet gestionado Gigabit PoE+ industrial de 10 puertos integrado con 8*10/100/1000Tx puertos Ethernet compatibles con IEEE 802.3at/af para un máximo de 30W/puerto, y 2*100/1000 ranuras SFP de doble tasa para conexiones de fibra Gigabit. Se trata de un conmutador Ethernet de Capa 2 totalmente gestionable y precargado con una consola de gestión web fácil de usar. Admite redundancia de red en anillo mediante ERPS ITU-T G.8032 con un tiempo de recuperación de red <50 ms. Las funciones avanzadas de filtrado de red y seguridad incluyen IGMP, VLAN, QoS, SNMP, bloqueo de puertos, RMON, ModbusTCP y 802.1X/HTTPS/SSH/SSL para mejorar el determinismo y la gestión remota de la red. El LMP-1002G-SFP tiene clasificación IP30, se puede montar en carril DIN y admite un rango de temperaturas de funcionamiento estándar de -10 °C a 70 °C. Ofrece una alta protección EFT y ESD para aplicaciones industriales como energía/servicios públicos, agua/aguas residuales, petróleo/gas/minería, automatización de fábricas, vigilancia de seguridad, ITS y otros entornos difíciles. Características

• Soporta 8 x 10/100/1000Tx IEEE 802.3at/af (30W/puerto) y 2 x 100/1000 ranuras SFP
• Redundancia de red: RSTP/MSTP y G.8032 ERPS (Tiempo de recuperación <50ms)
• Configuración: Consola Web, Telnet, CLI
• Soporte IGMP v1/v2/v3, hasta 1024 grupos
• QoS (IEEE802.1p) y CoS/ToS
• Soporte IEEE802.1Q VLAN, SNMP v1/v2c/v3
• Función de alarma Ping PoE para el reciclaje de energía del puerto PoE
• Configuración de advertencia del sistema para la advertencia automática a través de correo electrónico
• Diseño de entrada de alimentación redundante: 48~55VDC
• Carcasa: Metal con clasificación IP30; soporte para carril DIN y montaje en pared
• Temperatura de funcionamiento estándar: -10~70°C
• 5 años de garantía

Contenido del paquete

• 1 x LMP-1002G-SFP
• 2 x Soportes de montaje en pared y tornillos
• 1 x Cable de consola serie RJ45 a DB9
• 1 x Cable de CC - 18 AWG y toma de CC 5,5 x 2,1 mm

Accesorios opcionales

• CBF-LC01LC-MD - LC a LC 1 metro multimodo dúplex
• DIN-RACK-2U - Adaptador de carril DIN a rack de 19" (2U)
• DRP-240-48 - Fuente de alimentación industrial de carril DIN de salida única de 240 vatios (48 V CC / 5,0 A)
• MDR-60-48 - Serie de 60 vatios / 48 V CC / 1.25 A Industrial Slim DIN Rail Power Supply
• PA-60-48-US - Adaptador de alimentación para LNP & IMP Series (Entrada 100-240VAC, Salida 48VDC/1.25A)
• SFP-M - 1 Gigabit Fiber SFP Transceiver, Multi-Mode 550M / LC / 850nm
• SFP-S10 - 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm

Tecnología / Protocolos

• Estándares IEEE: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control, IEEE 802.3af/at PoE, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Authentication, IEEE 802.1p QoS
• Protocolos: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Opción 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6

Rendimiento y arquitectura

• Tipo de procesamiento: Store and Forward
• Grupos VLAN: 1~4094 grupos
• Grupos IGMP: hasta 1024
• Redundancia Ethernet: STP/RSTP/MSTP, port trunk con LACP, ERPS v1/v2 (<50ms)
• Tamaño de tabla MAC: 8K
• Jumbo Frame: 9.6 Kbytes
• Buffer de memoria: 4 Mbits
• Tasa de transferencia: 14.880 pps (Ethernet), 148.800 pps (Fast Ethernet), 1.488.000 pps (Gigabit)
• Tejido de conmutación (Back-Plane): 20 Gbps

Interfaces

• Puertos Ethernet: 8 x 10/100/1000 BASE-T(X)
• Puertos PoE: 8 puertos (30W/puerto)
• Asignación de pines PoE: V+, V+, V-, V- para pines 1,2,3,6 (End-span, Modo A)
• Puertos de fibra: 2 x 100/1000 BASE-(F)X SFP (tasa dual)

Mecánica

• Carcasa: Metal, protección IP30
• Montaje: Carril DIN (estándar), Montaje en pared (opcional)
• Dimensiones (An × Al × P): 54 × 142 × 99 mm
• Peso: Peso unitario: 2,5 lbs; Peso de envío: 3,3 lbs

Alimentación

• Conexión de alimentación: Bloque de terminales de 6 contactos extraíble
• Tensión de entrada: 48V-55V CC, entrada redundante
• Redundancia de alimentación: Sí
• Salida de relé: 24V CC, 1A resistiva
• Consumo de energía del sistema: 15 vatios
• Protección contra sobrecarga de corriente: Presente
• Protección contra polaridad inversa: Presente

Límites ambientales

• Temperatura de funcionamiento: -10° a 70° C (14° a 158° F)
• Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F)
• Humedad relativa ambiente: 5% a 95% sin condensación

Reglamentación y fiabilidad

• Certificaciones: FCC, CE
• Aprobaciones de seguridad: UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Parte 15 Subparte B Clase A; CE EN 55032 Clase A; EN 61000-6-4 Clase A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Sobretensión); IEC61000-4-6 (CS); IEC61000-4-8 (Campo magnético)
• Pruebas de estabilidad: Caída libre IEC60068-2-32; Choque IEC60068-2-27; Vibración IEC60068-2-6
• Verde: Cumple con RoHS
• Garantía: 5 años

Características / Especificaciones técnicas

• Modelo: LMP-1002G-SFP
• Puertos: 8 x Gigabit RJ45 (PoE+ 30W/puerto) + 2 x SFP de doble tasa
• Estándar PoE: IEEE 802.3at/af
• Capacidad de conmutación: Back-plane 20 Gbps
• Tabla MAC: 8K
• Jumbo Frame: 9.6 KB
• Buffer de memoria: 4 Mbits
• Tensión de entrada: 48-55 V CC (redundante)
• Consumo de energía: 15 W (sistema)
• Dimensiones: 54 × 142 × 99 mm
• Temperatura de funcionamiento: -10° a 70° C
• Temperatura de almacenamiento: -40° a 85° C
• Peso: 2,5 libras (unidad)
• Protección de entrada: IP30
