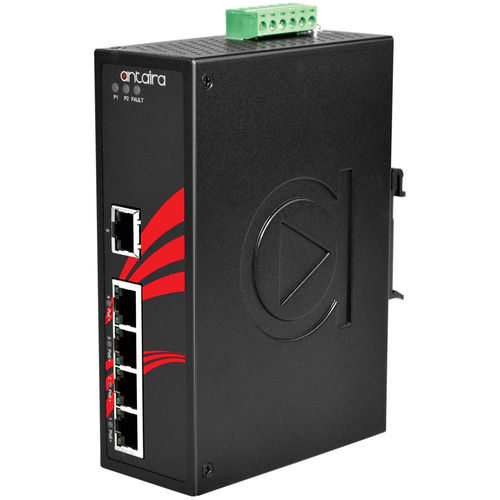

Conmutador Ethernet no administrable LNP-0500-24-T

inteligente5 puertosempotrable

Descripción del producto El LNP-0500 de Antaira es un conmutador Ethernet industrial no gestionado de 5 puertos que admite el cumplimiento de IEEE-802.3at (Power-over-Ethernet Plus) en los puertos 1 a 4. El conmutador está clasificado como equipo de suministro de energía (PSE), y cuando se utiliza de esta manera, el LNP-0500 permite la centralización del suministro de energía y proporciona hasta 30 vatios de potencia por puerto. El LNP-0500 se puede utilizar para alimentar dispositivos de alimentación compatibles con IEEE 802.3af o 802.3at, eliminando la necesidad de cableado adicional, y admite IEEE 802.3/802.3u/802.3x con 10/100BTx, dúplex completo o medio, detección automática MDI/MDI-X para proporcionar una solución económica para la red Ethernet industrial. Además, la protección contra tormentas de difusión de red y la función de advertencia de relé incorporada alertan a los ingenieros de red cuando ocurren fallas de energía o rupturas de puerto. Características - Protección contra tormentas de difusión de red - Función PoE+ compatible con IEEE 802.3at de 4 puertos con 30W/puerto - 1 puerto Ethernet rápido 10/100Tx - Admite función Auto MDI/MDI-X - Arquitectura de conmutación Store-and-Forward - Tabla de direcciones MAC de 2K - Protección contra sobretensiones: soporte de 2,000 VDC - Protección ESD: soporte de 6,000 VDC - Diseño de entrada de alimentación redundante - 12~36VDC - Salida de relé incorporada para alarma de ruptura de puerto - Diseño de carcasa de aluminio robusto IP30 - Soporte de montaje en riel DIN y pared - Rango de temperatura de funcionamiento EOT: -40° a 75° C - Garantía de 5 años Contenido del paquete - LNP-0500-24-T - Soportes de montaje Accesorios opcionales - DIN-RACK-2U: Adaptador de montaje en rack de 19" para todos los productos montables en riel DIN, altura 2U - NDR-120-24: Fuente de alimentación industrial de salida única de 120W en riel DIN, salida de 24VDC - SDR-240-24: Serie de 240 vatios / 24 VDC / 10.0 Amperios Fuente de alimentación industrial delgada de alta eficiencia de salida única en riel DIN Especificaciones técnicas Tecnología - Estándares IEEE: Ethernet 10Base-T IEEE 802.3, Ethernet rápido 100Base-TX IEEE 802.3u, Control de flujo IEEE 802.3x, Alimentación por Ethernet IEEE 802.3af/at - Tipo de procesamiento: Store and Forward - Protocolo: CSMA/CD - Control de flujo: control de flujo IEEE 802.3x, control de flujo por presión trasera Rendimiento - Tamaño de la tabla MAC: 2K - Tasa de transferencia: 14,880pps para el puerto Ethernet, 148,800pps para el puerto Ethernet rápido - Arquitectura de conmutación: Back-Plane (Fábrica de conmutación): 1.0Gbps, Capacidad de rendimiento de paquetes (Full-Duplex): 1.488Mpps @ 64bytes Interfaz Ethernet - Cantidad de puertos Ethernet: 5 puertos - 10/100 BASE-T(X): 5 puertos - Puerto PoE: 4 puertos (30W/puerto) - Asignación de pines PoE: V+, V+, V-, V-, para los pines 1, 2, 3, 6 (End-span, Modo A) Características mecánicas - Carcasa: Metal, protección IP30 - Montaje: Montaje en riel DIN, montaje en pared (Opcional) - Dimensiones (An × Al × Pr): 46 × 142 × 99 mm - Peso: Peso de la unidad: 1.68 lbs, Peso de envío: 2.0 lbs Requisitos de energía - Conexión de energía: Bloque de terminales extraíble de 4 contactos - Voltaje de entrada: 12V–36V DC, Entrada redundante - Redundancia de energía: Sí - Salida de relé: 24V DC, 1A resistivo - Consumo de energía del sistema: 25 vatios - Presupuesto de potencia PoE máximo: 120 vatios - Protección contra sobrecarga de corriente: Presente - Protección contra polaridad inversa: Presente Límites ambientales - Temperatura de funcionamiento: -40° a 75° C (-40° a 167° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación Aprobaciones reglamentarias - Certificaciones: FCC, CE - UL 508: ✔ - ISA 12.12.01 (UL C1D2): ✔ - EMI: FCC Parte 15 Subparte B Clase A, CE EN 55032 Clase A, EN 61000-6-4 Clase A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Sobretensión), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Pruebas de estabilidad: Caída libre: IEC60068-2-32, Choque: IEC60068-2-27, Vibración: IEC60068-2-6 - Verde: Cumple con RoHs - Garantía: 5 años
