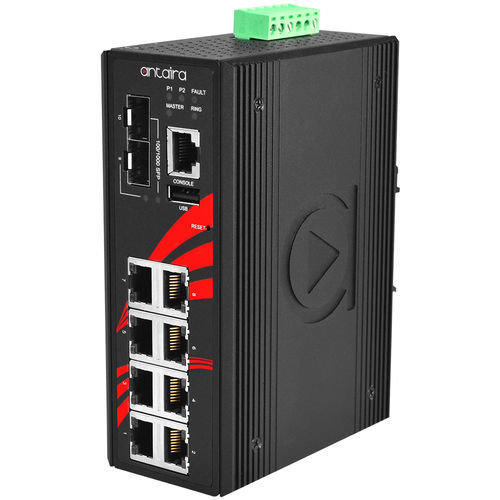

Conmutador Ethernet administrable LMP-1002G-SFP-24-T

10 puertosde nivel 2Gigabit Ethernet

Introducción
Antaira LMP-1002G-SFP-24-T es un switch Ethernet gestionado Gigabit PoE+ industrial de 10 puertos con 8 x puertos 10/100/1000Tx (IEEE 802.3at/af, hasta 30 W por puerto) y 2 x ranuras SFP doblerate 100/1000 para fibra Gigabit. Switch capa 2 totalmente gestionable con consola web. Soporta redundancia de anillo mediante ITU-T G.8032 ERPS con recuperación <50 ms. Funciones avanzadas de filtrado y seguridad de red: IGMP, VLAN, QoS, SNMP, bloqueo de puerto, RMON, Modbus TCP, 802.1X, HTTPS, SSH y SSL. Carcasa metálica IP30, montaje en riel DIN. Entrada de alimentación dual 12–55 VCC con elevador de tensión integrado para proporcionar 48 VCC PoE completo en entornos de baja tensión. Alta protección EFT y ESD para aplicaciones industriales severas como energía/servicios, agua/residuos, petróleo/gas/minería, automatización de fábricas, vigilancia y sistemas de transporte inteligente.

Características

• Soporta 8 x 10/100/1000Tx IEEE 802.3at/af (30 W/puerto) y 2 x ranuras SFP 100/1000
• Redundancia de red: RSTP/MSTP y G.8032 ERPS (tiempo de recuperación <50 ms)
• Configuración: Consola web, Telnet, CLI
• Soporte IGMP v1/v2/v3, hasta 1024 grupos
• Soporte QoS (IEEE 802.1p) y CoS/ToS
• Soporte VLAN IEEE 802.1Q; SNMP v1/v2c/v3
• Función PoE Ping Alarm para reciclado de alimentación de puertos PoE
• Ajustes de aviso del sistema para alertas automáticas por correo electrónico
• Diseño de entrada de alimentación redundante: 12–55 VCC con elevador integrado
• Carcasa: Metal, clasificación IP30; soporte montaje en riel DIN y en pared
• Temperatura de funcionamiento: -40°C a 75°C
• Garantía: 5 años

Contenido del paquete

• 1 x LMP-1002G-SFP-24-T
• 2 x soportes y tornillería para montaje en pared
• 1 x cable de consola serie RJ45 a DB9
• 1 x cable DC – 18 AWG y conector DC 5.5 x 2.1 mm

Accesorios opcionales

• CBF-LC01LC-MD — LC a LC multimodo dúplex 1 metro
• DIN-RACK-2U — Adaptador riel DIN a rack 19", altura 2U
• MDR-60-24 — Fuente de alimentación industrial slim DIN-rail 60 W / 24 VCC / 2,50 A
• SFP-M-T — Transceptor SFP multimodo 1 Gbps, 550 m / LC / 850 nm, -40°C a 85°C
• SFP-S10-T — Transceptor SFP monomodo 1 Gbps, 10 km / LC / 1310 nm, -40°C a 85°C

Especificaciones técnicas

• Normas IEEE: IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3x flow control; IEEE 802.3af/at PoE; IEEE 802.1d STP; IEEE 802.1w RSTP; IEEE 802.1s MSTP; ITU-T G.8032 ERPS; IEEE 802.1Q VLAN; IEEE 802.1X autenticación; IEEE 802.1p QoS
• Tipo de procesamiento: Store-and-forward
• Soporte de protocolos: IGMP v1/v2/v3; SNMP v1/v2c/v3; TFTP; SNTP; SMTP; RMON; HTTP/HTTPS; Telnet; Syslog; DHCP Opción 66/67/82; SSH/SSL; Modbus/TCP; LLDP; IPv4/IPv6
• Tamaño tabla MAC: 8K
• Trama Jumbo: 9.6 Kbytes
• Buffer de memoria: 4 Mbits
• Tasa de transferencia: 14,880 pps (Ethernet), 148,800 pps (Fast Ethernet), 1,488,000 pps (Gigabit)
• Arquitectura de conmutación: Back-plane (switching fabric) 20 Gbps
• Interfaz Ethernet: 8 x 10/100/1000Base-T(X); Puertos PoE: 8 puertos a 30 W/puerto
• Asignación de pines PoE: V+, V+, V-, V- en pines 1,2,3,6 (End-span, Mode A)
• Interfaz fibra: 2 x 100/1000Base-(F)X SFP (SFP doble velocidad)
• Carcasa: Metal, protección IP30
• Montaje: Riel DIN (estándar), montaje en pared (opcional)
• Dimensiones (An x Al x Pr): 54 x 142 x 99 mm
• Peso: Peso unidad 2.5 lbs; Peso envío 3.3 lbs
• Conexión de alimentación: Bornier extraíble de 6 contactos
• Tensión de entrada: 12–55 V CC, entrada redundante; elevador integrado para 48 VCC PoE desde fuentes de baja tensión
• Redundancia de potencia: Sí
• Salida de relé: 24 V CC, 1 A resistivo
• Consumo del sistema: 15 Watts (en espera/sistema)
• Protección contra sobrecorriente: Presente
• Protección inversión de polaridad: Presente
• Límites ambientales: Temperatura de funcionamiento -40°C a 75°C; Temperatura de almacenamiento -40°C a 85°C; Humedad relativa ambiente 5% a 95% sin condensación
• Aprobaciones y certificaciones: FCC, CE; UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Part 15 Subpart B Clase A; CE EN 55032 Clase A; EN 61000-6-4 Clase A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (Campo magnético)
• Ensayos de estabilidad: Free Fall IEC60068-2-32; Shock IEC60068-2-27; Vibration IEC60068-2-6
• Green: Cumple RoHS
• Garantía: 5 años
