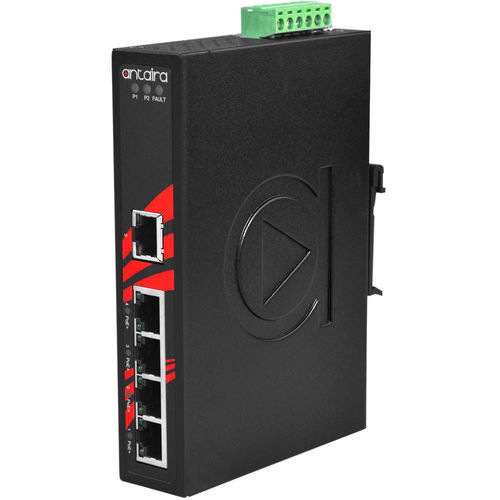

Conmutador Ethernet no administrable LNP-0500

inteligente5 puertosempotrable

Descripción del producto El LNP-0500 de Antaira es un conmutador Ethernet industrial no gestionado de 5 puertos que admite la conformidad IEEE-802.3at (Power-over-Ethernet Plus) en los puertos 1 a 4. El conmutador está clasificado como equipo de suministro de energía (PSE), y cuando se utiliza de esta manera, el LNP-0500 permite la centralización del suministro de energía y proporciona hasta 30 vatios de potencia por puerto. El LNP-0500 se puede utilizar para alimentar dispositivos de potencia compatibles con IEEE 802.3af o 802.3at, eliminando la necesidad de cableado adicional, y admite IEEE 802.3/802.3u/802.3x con 10/100BTx, dúplex completo o medio, detección automática MDI/MDI-X para proporcionar una solución económica para la red Ethernet industrial. Además, la protección contra tormentas de difusión de red y la función de advertencia de relé incorporada alertan a los ingenieros de red cuando ocurren fallas de energía o interrupciones de puerto. Características - Protección contra tormentas de difusión de red - Función PoE+ compatible con IEEE 802.3at de 4 puertos con 30W/puerto - 1 puerto Ethernet rápido 10/100Tx - Admite función Auto MDI/MDI-X - Arquitectura de conmutación Store-and-Forward - Tabla de direcciones MAC de 2K - Protección EFT: soporte de 2,000 VDC - Protección ESD: soporte de 6,000 VDC - Diseño de entrada de energía redundante – 48~55VDC - Salida de relé incorporada para alarma de interrupción de puerto - Diseño de carcasa de aluminio robusto IP30 - Soporte de montaje en riel DIN y en pared - Rango de temperatura de funcionamiento - STD: -10° a 70° C, EOT: -40° a 75° C - Garantía de 5 años Contenido del paquete - LNP-0500 - Soportes de montaje Accesorios opcionales - DIN-RACK-2U: Adaptador de montaje en rack de 19" para todos los productos montables en riel DIN, altura 2U Especificaciones técnicas - Normas IEEE: Ethernet 10Base-T IEEE 802.3, Ethernet rápido 100Base-TX IEEE 802.3u, Control de flujo IEEE 802.3x, Power over Ethernet IEEE 802.3af/at - Tipo de procesamiento: Store and Forward - Protocolo: CSMA/CD - Control de flujo: control de flujo IEEE 802.3x, control de flujo por presión trasera - Tasa de transferencia: 14,880pps para el puerto Ethernet, 148,800pps para el puerto Ethernet rápido - Arquitectura de conmutación: Back-Plane (Switching Fabric): 1.0Gbps; Capacidad de rendimiento de paquetes (Full-Duplex): 1.488Mpps @ 64bytes - Cantidad de puertos Ethernet: 5 puertos - 10/100 BASE-T(X): 5 puertos - Puerto PoE: 4 puertos (30W/puerto) - Asignación de pines PoE: V+, V+, V-, V-, para pin 1, 2, 3, 6 (End-span, Mode A) - Carcasa: Metal, protección IP30 - Montaje: Montaje en riel DIN, montaje en pared (opcional) - Dimensiones (An × Al × Pr): 30 × 142 × 99 mm - Peso: Peso unitario: 1.1 lbs; Peso de envío: 1.45 lbs - Conexión de energía: Bloque terminal de 4 contactos extraíble - Voltaje de entrada: 48V–55V DC, entrada redundante - Redundancia de energía: Sí - Salida de relé: 24V DC, 1A resistivo - Consumo de energía del sistema: 10 Watts - Presupuesto de potencia PoE máx.: 120 Watts - Protección contra sobrecarga de corriente: Presente - Protección contra polaridad inversa: Presente - Temperatura de funcionamiento: -10° a 70° C (14° a 158° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación - Certificaciones: FCC, CE, UL 508, ISA 12.12.01 (UL C1D2) - EMI: FCC Parte 15 Subparte B Clase A, CE EN 55032 Clase A, EN 61000-6-4 Clase A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Pruebas de estabilidad: Caída libre: IEC60068-2-32, Choque: IEC60068-2-27, Vibración: IEC60068-2-6 - Ecológico: Cumple con RoHs - Garantía: 5 años
