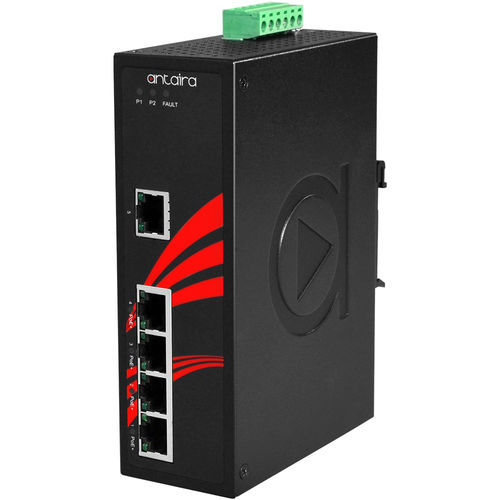

Conmutador Ethernet no administrable LNP-0500G-24

inteligente5 puertosGigabit Ethernet

Descripción del producto El LNP-0500G-24 de Antaira es un conmutador Ethernet industrial no gestionado de 5 puertos que admite la conformidad IEEE-802.3at (Power-over-Ethernet Plus) en los puertos 1 a 4. El conmutador está clasificado como equipo de suministro de energía (PSE), y cuando se utiliza de esta manera, el LNP-0500G-24 permite la centralización del suministro de energía y proporciona hasta 30 vatios de potencia por puerto. El LNP-0500G-24 se puede utilizar para alimentar dispositivos de potencia compatibles con IEEE 802.3af o 802.3at, eliminando la necesidad de cableado adicional, y admite IEEE 802.3/802.3u/802.3x con 10/100BTx, dúplex completo o medio, detección automática MDI/MDI-X para proporcionar una solución económica para la red Ethernet industrial. Además, la protección contra tormentas de difusión de red y la función de advertencia de relé incorporada alertan a los ingenieros de red cuando ocurren fallas de energía o interrupciones de puerto. Características - Admite 4*10/100/1000Tx compatible con IEEE 802.3at/af con 30W/puerto, y 1*10/100/1000Tx puerto, Auto MDI - Arquitectura de conmutación Store-and-Forward - Back-Plane de 10Gbps (Switching Fabric) - Tabla de direcciones MAC de 8K - Soporte de tramas Jumbo de 9,6 Kbytes - Protección contra sobretensiones 2,000 VDC - Protección ESD 6,000 VDC - Diseño de entrada de energía redundante: 12~36VDC - Salida de relé incorporada para advertencia de falla de energía - Diseño de carcasa metálica robusta IP30 - Soporte de montaje en riel DIN y pared incluido - Temp. de operación - STD: -10~70°C - Garantía de 5 años Contenido del paquete - 1 - LNP-0500G-24 - 2 - Soportes de montaje en pared y tornillos - 1 - Cable DC –18 AWG a conector DC 5.5x2.1mm Accesorios opcionales - DIN-RACK-2U: Adaptador de montaje en rack de 19" para todos los productos montables en riel DIN, altura 2U - SDR-240-48: Serie de 240 vatios / 48 VDC / 5.0 Amperios Fuente de alimentación industrial delgada de alta eficiencia de salida única para riel DIN Especificaciones técnicas Tecnología: - Estándares IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet rápido 100Base-TX, IEEE 802.3ab Ethernet Gigabit 1000Base-T, IEEE 802.3x control de flujo, IEEE 802.3af/at Power over Ethernet - Tipo de procesamiento: Store and Forward - Protocolo: CSMA/CD - Control de flujo: control de flujo IEEE 802.3x, control de flujo por presión trasera Rendimiento: - Tamaño de la tabla MAC: 8K - Trama Jumbo: 10 Kbytes - Tasa de transferencia: 14,880pps para puerto Ethernet, 148,800pps para puerto Ethernet rápido, 1,488,000pps para puerto Ethernet Gigabit - Arquitectura de conmutación: Back-Plane (Switching Fabric): 10Gbps Interfaz Ethernet: - Cantidad de puertos Ethernet: 5 puertos - 10/100/1000 BASE-T(X): 5 puertos - Puerto PoE: 4 puertos (30W/puerto) - Asignación de pines PoE: V+, V+, V-, V-, para pin 1, 2, 3, 6 (End-span, Mode A) Características mecánicas: - Carcasa: Metal, protección IP30 - Montaje: Montaje en riel DIN, montaje en pared (opcional) - Dimensiones (An × Al × Pr): 46 × 142 × 99 mm - Peso: Peso de la unidad: 1.6 lbs, Peso de envío: 2.1 lbs Requisitos de energía: - Conexión de energía: Bloque de terminales extraíble de 6 contactos - Voltaje de entrada: 12V–36V DC, entrada redundante - Redundancia de energía: Sí - Salida de relé: 24V DC, 1A resistivo - Consumo de energía del sistema: 25 vatios - Presupuesto de potencia PoE máx.: 120 vatios - Protección contra sobrecarga de corriente: Presente - Protección contra polaridad inversa: Presente Límites ambientales: - Temperatura de operación: -10° a 70° C (14° a 158° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación Aprobaciones regulatorias: - Certificaciones: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - ISA 12.12.01 (UL C1D2): ✔ - EMI: FCC Parte 15 Subparte B Clase A, CE EN 55032 Clase A, EN 61000-6-4 Clase A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Pruebas de estabilidad: Caída libre: IEC60068-2-32, Choque: IEC60068-2-27, Vibración: IEC60068-2-6 - Verde: Cumple con RoHs - Garantía: 5 años
