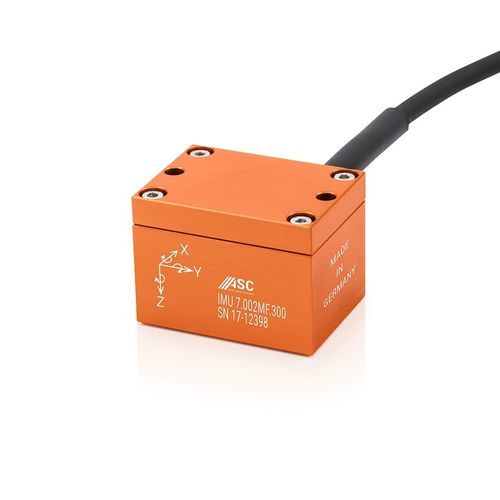

Unidad de medición inercial ASC IMU 7-MF

Descripción general
El ASC IMU 7-MF es una unidad de medida inercial 6-DOF (salidas analógicas) que proporciona tensiones analógicas separadas para los seis grados de libertad. Basado en acelerómetros MEMS y tecnología de acelerómetro de anillo vibratorio (MF) combinada con giroscopios de grado industrial, utiliza un concepto modular que permite configurar los rangos de aceleración y velocidad angular por eje. La clase de protección aparece como IP67 en el texto descriptivo y IP65 en el widget de especificaciones.

Características principales

• 6 grados de libertad con salidas de tensión analógica separadas
• Tecnologías de sensores: MEMS capacitivos y acelerómetros de anillo vibratorio (MF); giroscopios industrial-grade
• Rangos de medición configurables por eje
• Alimentación: 5–40 VDC
• Cable desmontable con longitud y conectores configurables

Rangos de medición
Combinaciones disponibles de aceleración y velocidad angular:

• Velocidad angular 75 °/s: aceleración ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Velocidad angular 150 °/s: aceleración ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Velocidad angular 300 °/s: aceleración ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Velocidad angular 900 °/s: aceleración ±2 g, ±5 g, ±10 g, ±30 g, ±50 g

Tecnología
La IMU combina acelerómetros MEMS y giroscopios para detectar aceleraciones lineales y velocidades angulares. Los acelerómetros MF (Medium Frequency) de anillo vibratorio se emparejan con giroscopios industrial-grade. La electrónica integrada proporciona salidas analógicas separadas por eje y el concepto modular permite combinaciones flexibles de rangos de medida.

Carcasa y mecánica
Carcasa ligera de aluminio. Se suministra con un cable desmontable y configurable. Clase de protección indicada como IP67 (texto) y IP65 (widget de especificaciones).

Condiciones ambientales
Temperatura de funcionamiento: -40°C a +85°C.

Aplicaciones
Aplicaciones típicas: evaluación de la dinámica de conducción en buques, trenes y vehículos, e integración en vehículos guiados automáticamente (AGV) para optimizar la velocidad en curvas y el control del movimiento.

Características / especificaciones técnicas

• Tecnología de sensor: capacitivo / anillo vibratorio (MF)
• Grados de libertad: 6-DOF
• Salida: tensión analógica, salidas separadas por eje
• Rangos de aceleración: ±2 g, ±5 g, ±10 g, ±30 g, ±50 g (configurables por eje)
• Rangos de velocidad angular: 75 °/s, 150 °/s, 300 °/s, 900 °/s (configurables por eje)
• Alimentación: 5 a 40 VDC
• Material de la carcasa: aluminio
• Cable desmontable con longitud y conectores configurables
• Clase de protección: IP67 (texto) / IP65 (widget de especificaciones)
• Temperatura de funcionamiento: -40°C a +85°C
• Diseño modular para combinaciones de rangos personalizadas
