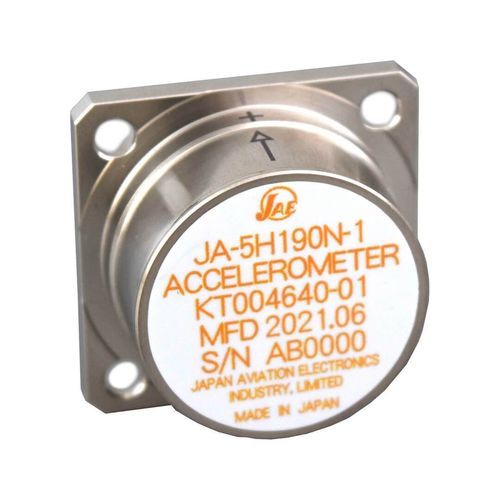

Acelerómetro uniaxial JA-5H190

de cuarzoMEMSde alta temperatura

Descripción general
El JA-5H190 es un acelerómetro de cuarzo servo-balanceado de alto rendimiento diseñado por Japan Aviation Electronics (JAE) con electrónica integrada que proporciona una señal de salida de corriente analógica. Ofrece muy alta resolución y excelente estabilidad a largo plazo, diseñado para entornos downhole exigentes.

Características clave

• Tecnología del sensor: MEMS cuarzo (cuarzo servo-balanceado)
• Número de direcciones sensibles: Uniaxial
• Señal de salida: Salida de corriente analógica
• Rango de medida: ±4 g
• Rango de temperatura: -20 °C a +190 °C

Rendimiento

• Resolución: mejor que 1 µg
• Estabilidad / rendimiento a largo plazo: factor de escala combinado y deriva de sesgo menor de 1,8 mg en un año (K1 y K0 combinados: 1,8 mg)

Aplicaciones

• Aplicaciones downhole incluyendo Directional Drilling, MWD/LWD y Wireline
• Diseño resistente para operación fiable a largo plazo a temperaturas elevadas (hasta 190 °C)

Información adicional
La circuitería electrónica integrada permite una señal de salida de corriente analógica adecuada para entornos de medición exigentes. El producto se distribuye con la regulación de exportación aplicable (licencia general de exportación para el producto), según lo indicado por el distribuidor autorizado.

Especificaciones técnicas

• Modelo: JA-5H190
• Fabricante: Japan Aviation Electronics (JAE)
• Tipo de sensor: Acelerómetro analógico (cuarzo JAE)
• Tecnología del sensor: MEMS cuarzo (acelerómetro de cuarzo servo-balanceado)
• Ejes sensibles: Uniaxial
• Salida: Corriente (analógica)
• Rango de medida: ±4 g
• Resolución: < 1 µg
• Estabilidad: K1 y K0 combinados: 1,8 mg (factor de escala combinado y deriva de sesgo < 1,8 mg en un año)
• Rango de temperatura de funcionamiento: -20 °C a +190 °C
• Aplicaciones previstas: Downhole (Directional Drilling, MWD/LWD, Wireline) y otros entornos robustos de alta temperatura
