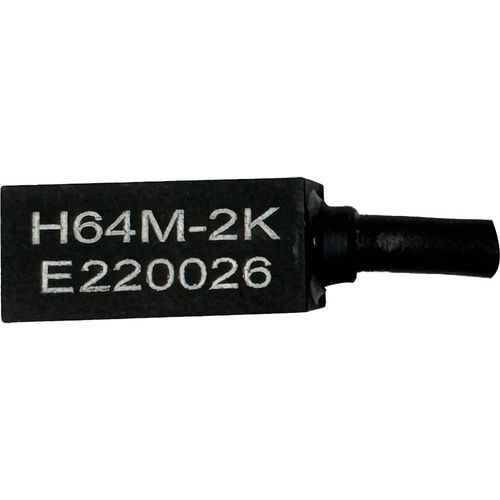

Acelerómetro uniaxial FUTURESES H64M

piezorresistivoMEMSen miniatura

Descripción del producto
El FUTURESES H64M es un acelerómetro piezorresistivo (MEMS) miniaturizado, uniaxial, con salida de tensión, diseñado para pruebas de choque y ensayos de impacto donde se requiere baja masa y amplia banda de frecuencia. Ofrece rangos de medición seleccionables y elevada resistencia a impactos.

Características clave

• Tipo de sensor: acelerómetro analógico uniaxial
• Tecnología: piezorresistiva (MEMS, puente de Wheatstone)
• Señal de salida: tensión
• Rangos de medición: ±50, ±100, ±200, ±500, ±2000, ±6000 g
• Respuesta en frecuencia: DC a 7000 Hz
• Resistencia a impactos: hasta 10.000 g

Tecnología
Los H64M emplean elementos piezorresistivos MEMS dispuestos en un puente de Wheatstone. Esta configuración proporciona una salida de tensión analógica estable en un amplio rango dinámico y permite mediciones precisas desde DC hasta 7 kHz con alta tolerancia a impactos.

Carcasa y opciones
Disponibles varias opciones de configuración: diferentes longitudes de cable integrado, conectores seleccionables y la opción de integrar el chip identificador Dallas DS2401. Las interfaces mecánicas y eléctricas pueden adaptarse a los requisitos del banco de pruebas.

Aplicaciones

• Pruebas de choque y ensayos de colisión en automoción
• Mediciones de impacto y aceleraciones elevadas
• Montajes de ensayo que requieren mínima masa del sensor para no alterar la dinámica
• Mediciones conforme a la norma SAE J211 para instrumentación de pruebas de impacto

Ambiental

• Rango de temperatura de funcionamiento: -40°C a +120°C

Especificaciones técnicas

• Tipo de sensor: Acelerómetro (analógico)
• Tecnología: Piezorresistiva (MEMS, puente de Wheatstone)
• Número de direcciones sensibles: Uniaxial
• Señal de salida: Tensión
• Rangos de medición: ±50 g, ±100 g, ±200 g, ±500 g, ±2000 g, ±6000 g
• Respuesta en frecuencia: DC a 7000 Hz
• Resistencia a impactos: hasta 10.000 g
• Rango de temperatura: -40°C a +120°C
• Carcasa / opciones: longitud de cable configurable, conectores seleccionables, chip Dallas DS2401 opcional
• Normas: SAE J211 (instrumentación de pruebas de impacto)
• Diseño: miniaturizado, peso reducido para minimizar la carga de masa en las pruebas
